Una botella con una distribución de material deficiente no es solo un desperdicio de resina; es un riesgo de ruptura en la línea de llenado, un peligro en el transporte y, en el peor de los casos, una reclamación del cliente final. Históricamente, el control de calidad implicaba sacrificar producto: cortar, medir con vernier y tirar. Pero en ZION NDT, creemos que la tecnología actual nos permite ser más inteligentes. Es hora de hablar de inspección no destructiva de alta precisión.
Del Corte y Mide a la Precisión Digital:
Un Cambio Necesario
Durante décadas, el estándar en muchas plantas mexicanas ha sido el uso de navajas o bisturíes para seccionar envases y medirlos con un pie de rey (calibre). Si bien es un método conocido, tiene "costos ocultos" que afectan la rentabilidad:
- Seguridad Laboral: El riesgo de accidentes por corte manual es constante y eleva las primas de riesgo.
- Datos Falsos: Al cortar el plástico, se generan rebabas que alteran la medición del calibre.
- Puntos Ciegos: ¿Cómo mide con precisión el radio de la base de una botella de Tequila de diseño complejo con un vernier rígido? Simplemente, no se puede.
Aquí es donde la tecnología de Efecto Hall y el ultrasonido avanzado entran en juego, transformando el departamento de calidad de un centro de costos a uno de ahorro estratégico.
Tecnología al Servicio del Envase

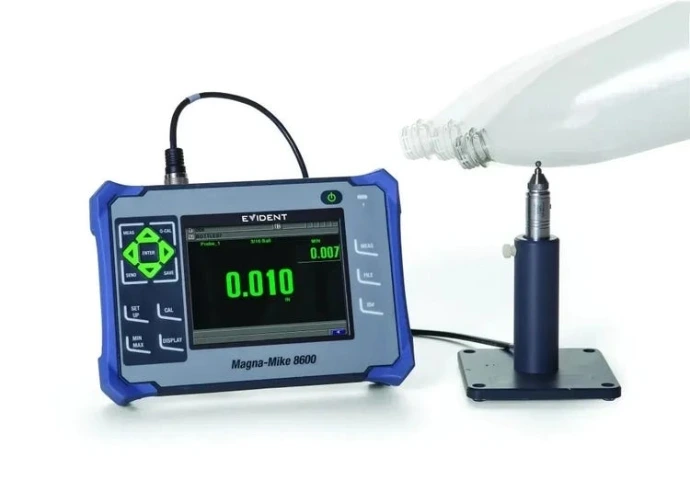

Medición por Efecto Hall Magna-Mike 8600

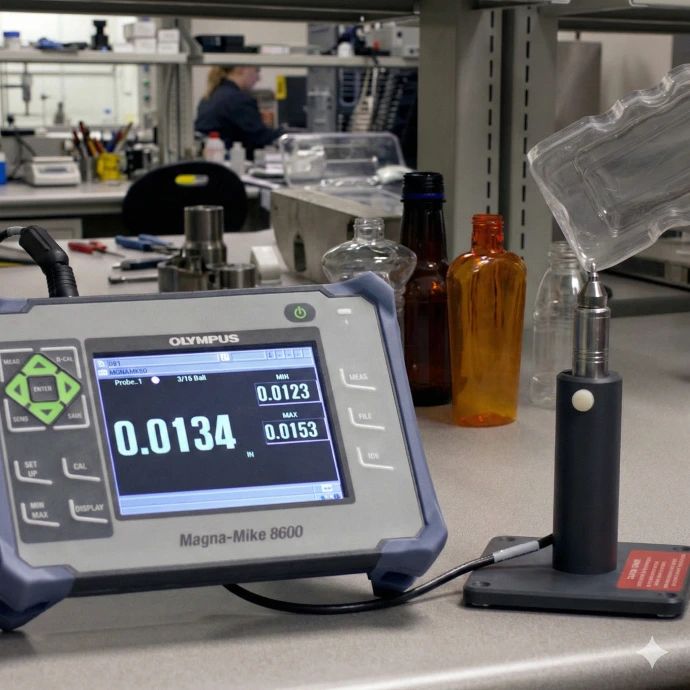

Para la mayoría de las aplicaciones de moldeo por soplado (botellas de agua, refrescos, envases farmacéuticos), el Magna-Mike 8600 es el equipo definitivo.
¿Cómo funciona?
La ventaja
En la industria tequilera, donde los envases tienen formas artísticas y esquinas cerradas, este equipo permite deslizar el balín por cada curva, midiendo donde ningún calibre entra.
Sin Destrucción
Ultrasonido
Cuando no es posible introducir un balín (envases cerrados, grandes tanques de almacenamiento de materia prima) o se requiere medir multicapas (barreras de oxígeno en jugos/salsas), el ultrasonido es la respuesta.
¿Cómo funciona la tecnología de Efecto Hall en el Magna-Mike?
Profundicemos en la física detrás del equipo estrella para las embotelladoras.
El Efecto Hall no es magia, es electromagnetismo aplicado.

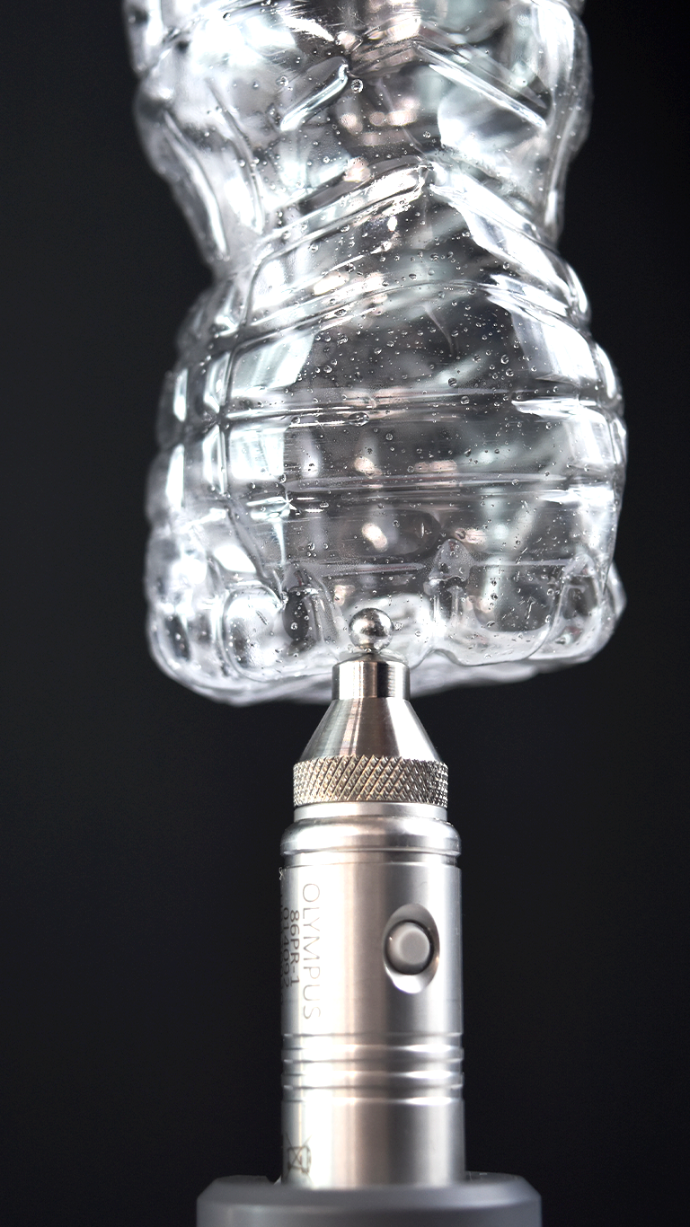

Cuando acercamos la sonda del Magna-Mike 8600 al exterior de la botella, el balín de acero en el interior es atraído por el campo magnético de la sonda. El equipo mide la variación en el voltaje del campo magnético, que cambia en función de la distancia (espesor del plástico) entre la punta de la sonda y el balín.
¿Por qué es vital esto para su planta?
Modo Min-Hold: El operador puede deslizar la sonda rápidamente por toda la botella. El equipo capturará y "congelará" automáticamente la lectura más baja detectada. Esto es crucial para detectar puntos débiles en las esquinas inferiores (el talón de Aquiles de las botellas PET) antes de que revienten bajo presión.
Independencia Térmica: A diferencia del ultrasonido, el Efecto Hall no se ve afectado drásticamente si la botella aún conserva algo de temperatura del proceso de soplado, lo que permite inspecciones más rápidas post-producción.
Método Tradicional vs. Magna-Mike 8600
A continuación, presentamos una comparativa directa basada en métricas de campo:
Variable | Método Tradicional (Corte + Vernier) | Tecnología Efecto Hall (Magna-Mike) |
Integridad de la Muestra | Destructiva (La pieza se tira a la basura) | No Destructiva (La pieza se conserva) |
Acceso a Geometrías | Limitado (Solo donde entra el calibre) | Total (Esquinas, radios, asas, cuellos) |
Precisión | Media/Baja (Depende de la presión de la mano) | Alta (±1% o mejor, calibración digital) |
Tiempo por Pieza | 3-5 minutos (Corte + Medición) | 15-30 segundos (Escaneo rápido) |
Seguridad | Riesgo de cortes por navajas | 100% Seguro (Sin herramientas filosas) |
Si la planta mide 50 botellas por turno, el método tradicional cuesta horas-hombre y kilos de desperdicio anual. La inversión en tecnología no destructiva se recupera no solo en velocidad, sino en la reducción drástica de "falsos rechazos" y devoluciones.
Preguntas Frecuentes en la Industria
- ¿El Magna-Mike sirve para botellas de vidrio o solo plástico?
- Funciona perfectamente en cualquier material no ferroso: plástico, vidrio, cerámica e incluso aluminio, siempre que las paredes no sean extremadamente gruesas (el rango típico llega hasta 10mm o 25mm dependiendo del kit).
- ¿Necesito usar gel acoplante como en el ultrasonido?
- No. Esa es una gran ventaja del Efecto Hall. La medición es en seco, lo que mantiene la limpieza de la botella y agiliza el proceso.
- ¿Cómo influye la temperatura ambiente en la precisión de las mediciones?
- A diferencia del ultrasonido convencional, el Magna-Mike es altamente estable ante variaciones térmicas. Para garantizar resultados óptimos y mantener la máxima precisión, recomendamos calibrar el equipo bajo las condiciones de temperatura reales de su entorno de trabajo.
- ¿Puede medir el espesor en las esquinas del fondo de una botella cuadrada?
- Sí, y es su mejor cualidad. El balín interno sigue la geometría de la esquina naturalmente, permitiendo medir el radio exacto donde suele ocurrir el adelgazamiento excesivo (stress cracking).
- ¿Qué pasa si la botella es muy grande y no alcanzo a meter el balín?
- Para envases de gran formato (garrafones, tambos), el ultrasonido (modelos 39DL PLUS o 45MG) es la opción correcta, ya que solo requiere acceso, por un lado, y no necesita un target interno.
Calidad es Rentabilidad
En un mercado tan competitivo como el de las embotelladoras en México o las grandes tequileras establecen la vara de calidad muy alta, seguir dependiendo de métodos destructivos y subjetivos es una desventaja competitiva.
Validar el espesor de pared no es solo cumplir una norma; es asegurar que su producto soporte la logística de exportación y llegue impecable al consumidor. Ya sea con la precisión magnética del Magna-Mike 8600 o la potencia ultrasónica de la serie DL, en ZION NDT entendemos que usted necesita datos confiables para tomar decisiones rápidas.
¿Listo para dejar de cortar botellas y empezar a optimizar su producción?
Hablemos de ingeniero a ingeniero. Contáctenos hoy mismo para agendar una demostración técnica en su planta (física o virtual) y comprobemos con sus propias muestras como esta tecnología se paga sola.
