Medidor de espesor Magna-Mike 8600
El Magna-Mike® 8600 es un medidor de espesores portátil que emplea el magnetismo para llevar a cabo mediciones fiables y reproducibles de materiales no ferrosos. El funcionamiento del Magna-Mike es muy simple. Las mediciones se efectúan cuando la sonda magnética entra en contacto con la superficie de la pieza bajo ensayo y, al lado opuesto de dicha pieza, se coloca una pequeña esfera de acero/magnética (un disco o un hilo metálico). El sensor integrado a efecto Hall medirá la distancia entre la punta de la sonda y la esfera de acero. Las medidas son visualizadas instantáneamente en la pantalla en colores, como una lectura de espesor digital inteligible.
Nuevas funciones
- Tres nuevos diseños de sondas duraderas:
--Recta (estándar), en ángulo de 90° y articulable de bajo perfil. - Cubiertas de protección reemplazables:
--Punta estándar, de tipo cincel y de uso prolongado (sólo para las sondas 86PR-1 y 86PR-2) - Amplia gama de accesorios de medición:
--Esferas de acero magnéticas de 3/16 pulg. y 1/4 pulg.
--Hilo metálico de 0,045 pulg. (1,14 mm) a 0,026 pulg. (0,66 mm) de diámetro. - Rango de espesor extendido de hasta 25,4 mm (1,00 pulg.)
- Gran pantalla VGA a colores.
- Salidas RS-232, USB y VGA.
- Refresco rápido de mediciones a 60 Hz.
- Registrador de datos alfanuméricos amplificado.
- Almacenamiento y consulta de los archivos de calibración
- Capacidad de exportación de archivos (en formatos .txt y CSV) a la tarjeta de memoria MicroSD.
- Kits de accesorios (kits de calibración):
--De serie hasta 9,1 mm (0,360 pulg).
--Rango extendido hasta 25,4 mm (1 pulg.)
--Kit de discos
--Kit de hilos metálicos
--Kit de sonda de bajo perfil
Diseños de sondas

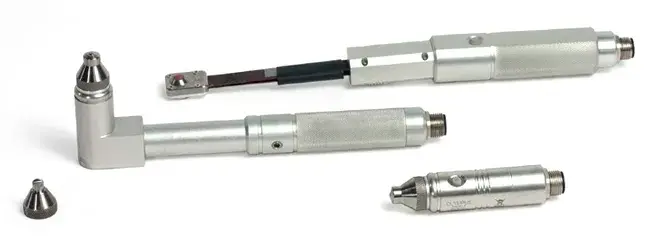

El Magna-Mike está disponible con tres tipos de sondas magnéticas: recta/estándar, en ángulo de 90° y de bajo perfil articulable. Las sondas 86PR-1 y 86PR-2 presentan cubiertas reemplazables para extender la durabilidad de la sonda y reducir los costos de reemplazo.
Cubierta de protección con punta estándar: 86PR1-WC
Sonda de bajo perfil
articulable 86PR-3

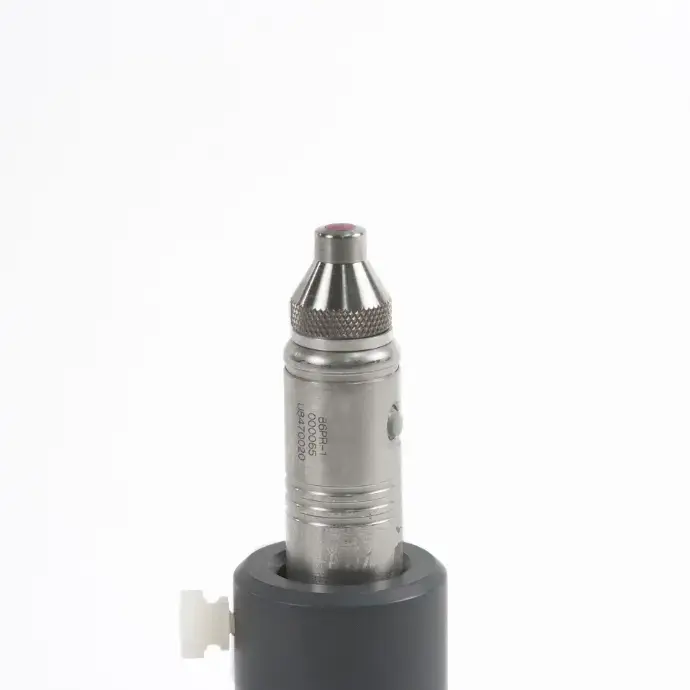

Cubierta de protección de uso prolongado (punta plana):
86PR1-EWC
Cubierta de protección con punta de tipo cincel:
86PR1-CWC
| Accesorios auxiliares | Espesor mínimo | Espesor máximo | Precisión |
|
| Sondas 86PR-1 y 86PR-2 | ||||
| Esfera de acero (80TB1) de 1,58 mm (1/16 pulg.) | 0,001 mm | 2,03 mm | 4% | 3% |
| Esfera de acero (80TB2) de 3,17 mm (1/8 pulg.) | 0,001 mm | 6,1 mm | 4% | 2% |
| Esfera de acero (80TB3) de 4,76 mm (3/16 pulg.) | 0,001 mm | 9,1 mm | 3% | 1% |
| Esfera de acero (80TB4) de 6,35 mm (1/4 pulg.) | 0,001 mm | 9,1 mm | 3% | 1% |
| Esfera de acero magnética (86TBM3) de 4,76 mm (3/16 pulg.) | 4,06 mm | 19,05 mm | 3% | 1% |
| Esfera de acero magnética (86TBM4) de 6,35 mm (1/4 pulg.) | 4,06 mm | 25,4 mm | 3% | 1% |
| Disco plano (80TD1) de 12,7 mm (0,500 pulg.) | 0,001 mm | 9,1 mm | 3% | 2% |
| Disco plano de flanco en V (80TD2) de 6,35 mm (0,250 pulg.) | 0,001 mm | 6,0 mm (0,240 pulg.) | 3% | 2% |
| Hilo metálico (86TW1) de 1,14 mm (0,045 pulg.) | 0,001 mm (0,0001 pulg.) | 12,7 mm | 3% | 2% |
| Hilo metálico (86TW2) de 0,66 mm (0,026 pulg.) | 0,001 mm (0,0001 pulg.) | 6,1 mm |
| Sonda articulable con perfil bajo 86PR-3 | |||
| Esfera de acero (80TB1) de 1,58 mm (1/16 pulg.) | 2,0 mm (0,080 pulg.) | 4% | 3% |
| Esfera de acero (80TB2) de 3,17 mm (1/8 pulg.) | 4,1 mm | 4% | 2% |
| Hilo metálico (86TW2) de 0,66 mm (0,026 pulg.) | 4,1 mm | 3% | 2% |
Nota: Para las sondas 86PR-1 y 86PR-2, la tolerancia de medición es = [(precisión x espesor) + 0,003 mm o 0,0001 pulg.]; para la sonda 86PR-3, la tolerancia de medición es =[(precisión x espesor)+ 0,025 mm o 0,001 pulg.)].
Registrador de datos alfanumérico integrado
El Magna-Mike® cuenta con un registrador de datos alfanumérico y extenso que es organizado en archivos. Éste ha sido diseñado para almacenar y transferir fácilmente las lecturas de espesor.
Es capaz de almacenar las lecturas de espesor en uno de sus cuatro formatos: incremental, secuencial, secuencial con puntos personalizados y cuadrícula bidimensional (2D).
- Envío directo de datos individuales o archivos a una hoja de cálculo Excel gracias al software de interfaz WINXL.
- Envío de datos a otro programa de proceso estadístico de control (PEC, por sus siglas en inglés).
- Salidas USB y RS-232.
- Exportación de datos en formato .txt y .cvs hacia una tarjeta de memoria MicroSD extraíble.
- Informes generados en el momento.
Visualización directa de la hoja de cálculo Excel
El Magna-Mike 8600 cuenta con las salidas RS-232 y USB. Éstas permiten la transferencia directa de datos a una hoja de cálculo Excel. El software de interfaz WINXL, permite enviar lecturas de espesor, de manera individual o en archivos, a un PC.
Medidor de espesores a efecto Hall para materiales no ferrosos
El medidor de espesores portátil a efecto Hall Magna-Mike® 8600 emplea el magnetismo para ejecutar mediciones fiables y repetibles en botellas de plástico, empaques y otros materiales no ferrosos.
Empaques y botellas de plástico/vidrio

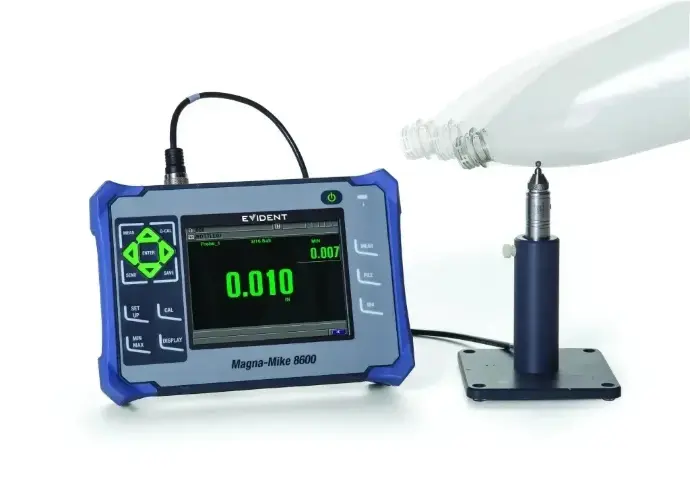

El medidor Magna-Mike 8600 mide el espesor de los empaques y recipientes de plástico o vidrio en las aplicaciones de varios sectores industriales. Simplemente deje caer la esfera auxiliar dentro del recipiente. Esta esfera será atraída por la sonda magnética que debe ser acoplada a la parte externa de la pieza. La esfera seguirá el recorrido de la sonda hasta en las inspecciones de superficies o esquinas de geometría compleja. Si el modo de escaneo mínimo está activado, podrá visualizar en modo continuo la medida de espesor en curso y la lectura de espesor más baja.
Sector automotor
La combinación de la sonda estándar/recta con dos discos, más la cubierta de protección (punta de tipo cincel), hace del Magna-Mike 8600 un instrumento idóneo para numerosas aplicaciones de costuras de rotura de automóviles en las que se requiere medir ranuras o surcos estrechos.
Sector aeroespacial

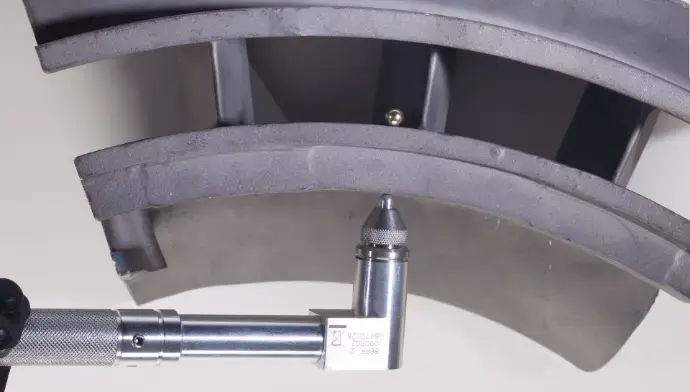

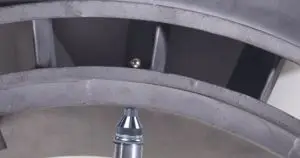

El medidor Magna-Mike 8600 ha sido integrado satisfactoriamente a los programas de control/aseguramiento de calidad de la industria aeroespacial para medir piezas hechas de materiales compuestos y materiales no ferrosos. Mediante el uso de los hilos metálicos es posible medir conductos de refrigeración en álabes de turbinas, mientras que las esferas magnéticas más grandes permiten inspeccionar piezas en motores de reacción, ofreciendo un alcance de hasta 25,4 mm (1 pulg.) de espesor.
