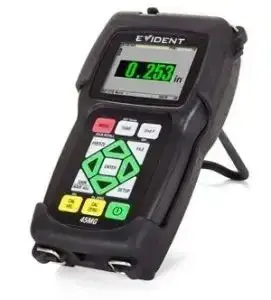

Medidor de espesor por ultrasonido
45 MG

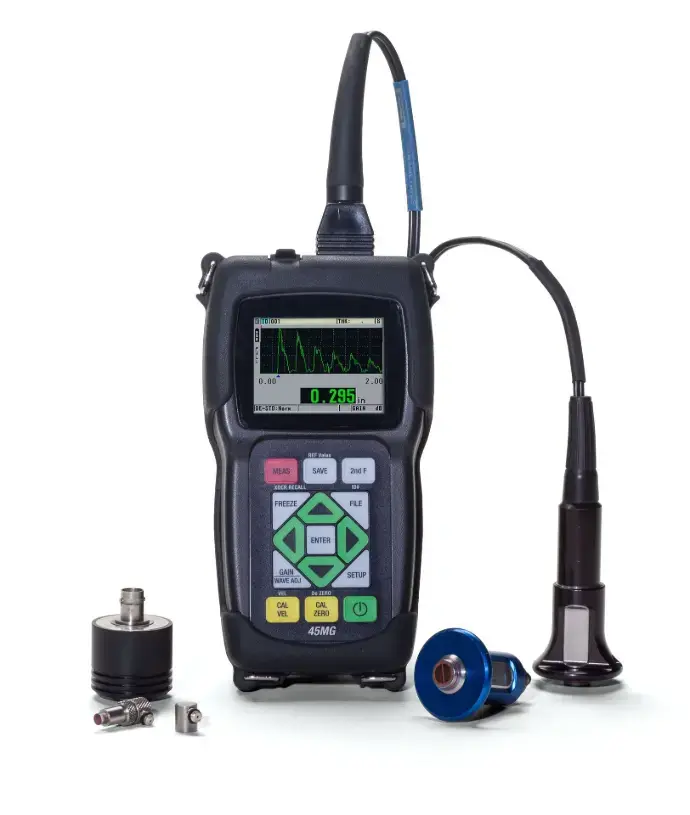

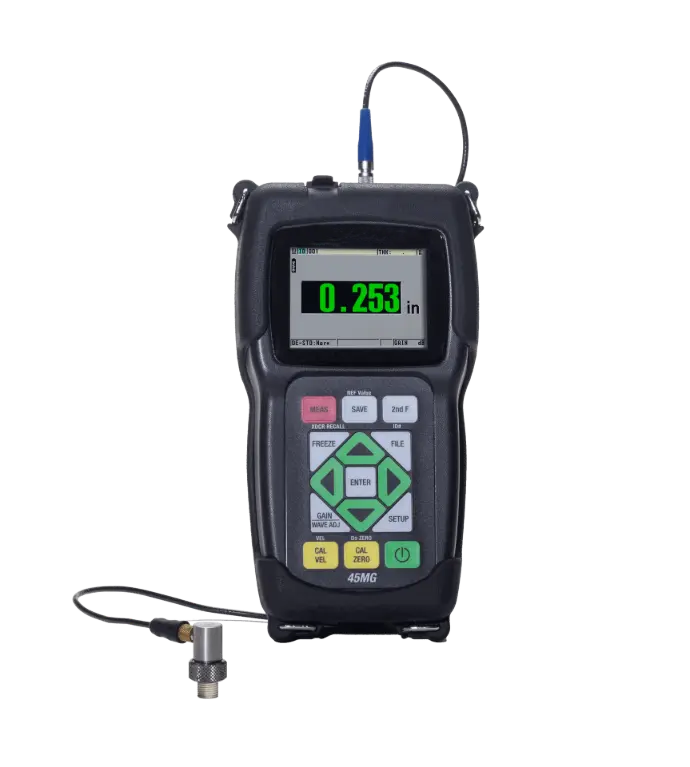

El 45MG es un avanzado medidor de espesores ultrasónico que cuenta con funciones de medición de serie y opciones de software. Está exclusiva herramienta de medición de espesores es compatible con nuestro rango completo de sondas duales y monoelemento dedicadas a medir espesores.
Características de serie
En su configuración básica, el 45MG es un medidor simple y directo que precisa tan sólo una capacitación mínima del operador para abordar las aplicaciones de medición de espesores más comunes. Sin embargo, gracias a las sondas (transductores) y opciones de software adicionales, el 45MG se convierte en un instrumento significativamente más avanzado que puede respaldar aplicaciones más avanzadas de aquellas de un medidor de nivel básico. Cabe agregar que varias de las opciones de software están disponibles individualmente al momento de la adquisición del instrumento; pero, también pueden ser adquiridas posteriormente según sus necesidades.
- Compatible con la gama completa de sondas duales de Evident para medir el espesor de metales corroídos internamente
- Modo de espesor mínimo y máximo
- Dos modos de alarma
- Modo diferencial
- B-scan en función del tiempo
- Tasa de reducción
- Ajuste de la ganancia (estándar, alta y baja)
- Protección del equipo mediante contraseña
Características opcionales
Pase de un simple medidor de corrosión a un medidor de espesor multifuncional con unas simples pulsaciones de teclas. El 45MG ofrece cinco opciones de software activables por código que lo convierten en uno de los medidores de espesor más versátiles de la industria.
- Técnica Eco a Eco/THRU-COAT®: A través de la medición Eco a eco, el espesor real del metal es visualizado, y el espesor del revestimiento es ignorado. Por otra parte, la tecnología THRU-COAT permite medir los espesores de revestimientos metálicos y no metálicos para los cuales es necesario ajustar la velocidad acústica respectiva. No hace falta decapar o eliminar los revestimientos dela superficie .
- Sonda monoelemento: Se usa para efectuar mediciones de espesor precisas en diversos materiales, como metales, plásticos, compuestos, vidrio y cerámica. Es compatible con la sonda monoelemento Microscan de 2,25 MHz a 30 MHz de frecuencia.
- Alta penetración de sonda monoelemento: Se usa para efectuar mediciones de espesor en materiales finos y altamente delicados, como las fibras de vidrio o metales fundidos. Es compatible con la sonda monoelemento Microscan de 0,5 MHz a 30 MHz de frecuencia. Viene con la opción de Sonda monoelemento.
- Registrador de datos: El 45MG cuenta con un registrador de datos interno de característica alfanumérica bidireccional. Ha sido desarrollado para el fácil almacenamiento y la transferencia de lecturas de espesores y A-scan. Viene incluido el software de interfaz GageView™, que es una aplicación de base Windows®.
- A-scan en vivo con ajuste de forma de onda: Este modo A-scan en vivo opcional permite a los usuarios ver la forma de onda del ultrasonido (o A-scan) directamente en la pantalla del medidor, verificar la medición del espesor y ajustar de forma manual los parámetros de ganancia y supresión para maximizar el rendimiento de la medición en aplicaciones desafiantes. Esta práctica opción también permite ajustar manualmente la ganancia, aplicar la supresión extendida, aplicar la supresión del primer eco, y determinar el rango y retardo de medición.
Diseño resistente para ambientes extremos
- Robusto y clasificado conforme al índice de protección IP67.
- Ensayo de resistencia a impactos: Norma MIL-STD-810G, Método 516.5, Procedimiento I, 6 ciclos cada eje, 15 g, 11 ms semionda sinusoidal.
- Vibración probada en conformidad con la norma MIL-STD-810G, Método 514.5, Procedimiento I, Anexo C, Fig. 6; Exposición general: 1 hora en cada eje.
- Amplia escala de temperatura de funcionamiento.

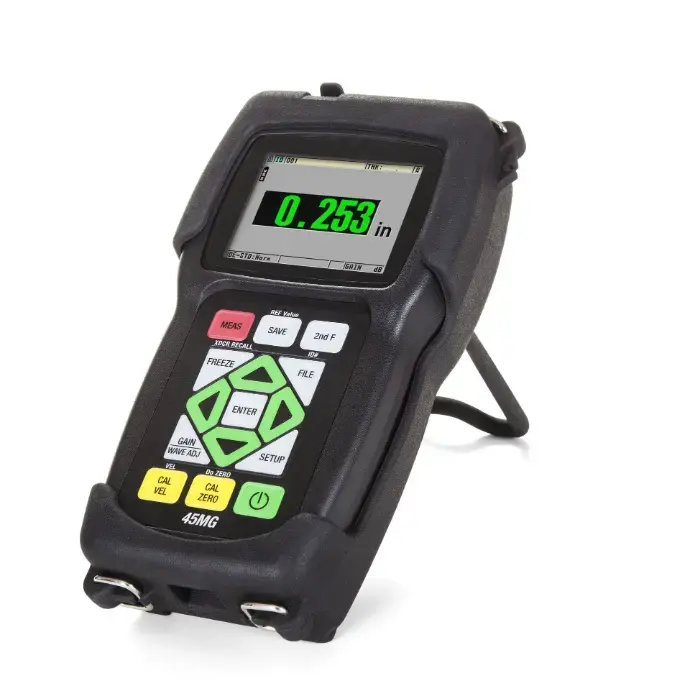

- Funda protectora de caucho con soporte (opcional).

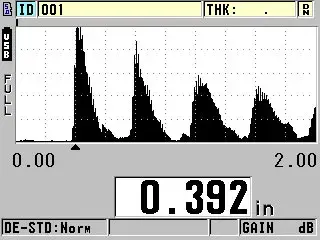

Configuración de pantalla para interiores: modo A-scan opcional
Facilidad operativa
- Teclado simple para una operación ambidextra.
- Interfaz de fácil uso con acceso directo a las funciones principales.
- Almacenamiento de datos en la tarjeta de memoria microSD interna o extraíble.
- Puerto de comunicación USB.
- Registrador de datos alfanuméricos opcional con una capacidad de 475 000 lecturas de espesor o 20 000 A-scan.
- Configuraciones predeterminadas y personalizadas de sondas monoelementos (opcionales).
- Protección del equipo mediante contraseña.
- Pantalla QVGA transflectiva en colores con configuraciones de iluminación para exteriores e interiores que brindan óptima legibilidad.
Configuración de pantalla para exteriores: modo A-scan opcional
Medición
| Sondas duales | Genera un intervalo de tiempo proporcionado a partir de un retardo preciso después de la excitación del primer eco. |
| Eco a eco (opcional | Genera un intervalo de tiempo entre dos ecos de fondo sucesivos para omitir/eliminar el espesor de la pintura o del revestimiento. |
| THRU-COAT® (opcional) | Mide el espesor real del metal y del revestimiento mediante un solo eco de fondo (uso de las sondas D7906-SM, D7906-RM y D7908). |
| Sondas monoelemento (opcional) | Modo 1: genera un intervalo de tiempo entre el impulso de excitación y el primer eco de fondo. Modo 2: genera un intervalo de tiempo entre el eco de la línea de retardo y el primer eco de fondo (con las sondas de líneas de retardo o de inmersión). Modo 3: genera un intervalo de tiempo entre ecos de fondo sucesivos seguidos del primer eco de interfase después del impulso de excitación (con las sondas de líneas de retardo o de inmersión). |
| Rango de espesores | De 0,080 mm a 635 mm (de 0,003 pulg. a 25,0 pulg.) en función del material, la sonda, las condiciones de la superficie, la temperatura y la configuración seleccionada (el rango completo requiere la opción de un solo elemento). |
| Rango de velocidad del material | De 0,508 mm/μs a 18,699 mm/μs (de 0.020 pulg./μs a 0.7362 pulg./μs) |
| Resolución (seleccionable) | Baja: 0,1 mm (0,01 pulg.) Estándar: 0,01 mm (0,001 pulg.) Opción de Sonda monoelemento: 0,001 mm (0,0001 pulg.) |
| Rango de frecuencia de la sonda | Estándar: de 2,25 MHz a 30 MHz (–3 dB) {Alta penetración [opción monoelemento]: de 0,50 MHz a 30 MHz (–3 dB) |
Especificaciones generales
| Escala de temperatura operativa | De –10 °C a 50 °C (de 14 °F a 122 °F) |
| Teclado | Teclado hermético (sellado) con codificación cromática, y retroacción táctil-auditiva. |
| Carcasa (estructura) | Resistente ante impactos, hermética con juntas y conectores estancos. Estructura fabricada según el grado de protección IP67. |
| Dimensiones (anch. x alt. x prof.) | General: 91,1 mm x 162 mm x 41,1 mm (3,59 pulg. x 6,38 pulg. x 1,62 pulg) |
| Peso | 430,9 g (0,95 lb) |
| Fuente de alimentación | Fuente de alimentación a tres baterías (o pilas) o USB |
| Autonomía de la batería | Tres pilas (baterías) alcalinas AA: de 20 a 21 horas Tres pilas (baterías) NiMH AA: de 22 a 23 horas Tres pilas (baterías) de litio AA: de 35 a 36 horas |
| Estándares / Normativa | Diseño conforme a la norma EN15317 |
Pantalla
| Pantalla QVGA transflectiva en colores | LCD (cristal líquido) de 54,61 mm x 41,15 mm (2,15 pulg. x 1,62 pulg.) |
| Rectificación | Onda completa, onda media positiva u onda media negativa (vienen con la opción A-can). |
Entradas y salidas
| USB | Cliente 2.0 |
| Tarjeta de memoria | Capacidad máxima: microSD extraíble de 2 GB. |
Registrador de datos interno (opcional)
| Registrador de datos | El 45MG identifica, almacena, recupera, borra y transmite lecturas de espesor, imágenes de forma de onda e información de configuración del medidor a través de los dispositivos USB o microSD. |
| Capacidad | 475 000 medidas de espesor o 20 000 representaciones A-scan con medidas de espesor. |
| Nombres de archivo, ID y comentarios | Capacidad de 32 caracteres para los nombres de archivos, y 20 caracteres alfanuméricos para los números de identificación (ID) con cuatro notas por ubicación. |
| Estructura de archivos | Seis estructuras para archivos estándares o personalizados dedicados a aplicaciones específicas. |
| Informes | Generación de informes de resumen con estadísticas, valores mín./máx. |
Paquete estándar
(de serie)
- Medidor de espesores digital por ultrasonido 45MG
- Baterías (pilas) alcalinas AA
- Dos bloques de referencia y acoplante
- Cable USB
- Manual del usuario incluido en el CD-ROM
- Funciones de medición: modo Mín./Máx.; dos modos de alarma; modo diferencial, B-scan, frecuencia de reducción y sistema de bloqueo programable
Opciones software
- 45MG-SE (U8147022): opción de software Sonda monoelemento para usar con sondas monoelemento que presentan un rango de frecuencia de 2,25 MHz a 30 MHz.
- 45MG-HP (U8147023): opción de software Alta penetración para usar con sondas monoelemento que presentan un rango de frecuencia de 0,5 MHz a 30 MHz.
- 45MG-EETC (U8147021): medición Eco a eco y THRU-COAT®
- 45MG-WF (U8147019): opción A-Scan
- 45MG-DL (U8147020): registrador de datos interno que incluye el software de interfaz GageView
Accesorios opcionales
- MICROSSD-ADP-2GB (U8779307): tarjeta de memoria microSD extraíble de 2 GB
- 45MG-RPC (U8779676): funda protectora de caucho con soporte
Opción Eco a eco/THRU-COAT®
Medición Eco a eco
El medidor muestra el espesor real del metal y omite el espesor del revestimiento basándose en múltiples ecos de fondo:
- Medición automática Eco a eco
- La medición manual Eco a eco (solo con la opción A-scan) permite:
- Ajustar la ganancia
- Aplicar la supresión extendida
- Aplicar la supresión de eco
Tecnología THRU-COAT®
Esta opción utiliza un único eco de fondo para medir el espesor real del metal. Además, es posible visualizar los espesores del metal y del revestimiento cuyos valores se encuentran ajustados con la velocidad de propagación acústica correcta. No hace falta decapar la pintura o retirar los revestimientos de las superficies. Las sondas duales D7906-SM, D7906‑RM, y D7908 emplean la tecnología THRU-COAT.

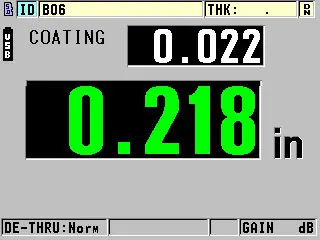

Modo THRU-COAT mostrando el espesor del revestimiento y del acero (A-scan no activo)

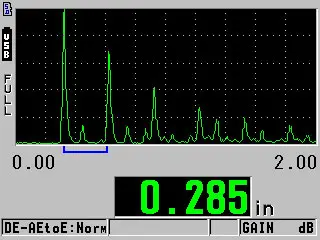

Medición automática Eco a Eco con A-scan

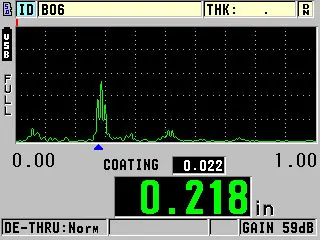

Medición THRU-COAT con opción A-scan

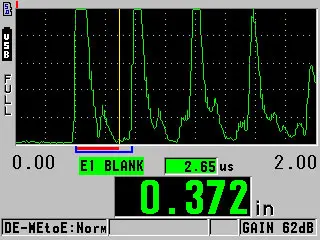

Medición Eco a eco manual con ajuste de supresión de primer eco
Opción de software Sonda monoelemento
La opción de software Sonda monoelemento permite efectuar mediciones de espesor de elevada precisión con una resolución de hasta 0,001 mm. Es compatible con la sonda monoelemento Microscan de 2,25 MHz a 30 MHz de frecuencia.
- Materiales delgados o gruesos en su mayoría
- Botellas de plástico, tubos, tuberías/conductos, hojas/láminas tan delgadas de hasta 0,08 mm.
- Contenedores de metal, serpentines de acero, piezas de maquinaria tan delgadas como de 0,10 mm.
- Ánimas de cilindros y álabes de turbinas.
- Ampollas eléctricas y botellas.
- Materiales delgados de fibra de vidrio, caucho, cerámica y compuestos.
- Áreas curvas y contenedores de diámetro pequeño.
Opción de software Alta penetración para sondas monoelemento
Esta opción permite usar sondas monoelemento de baja frecuencia (hasta 0,5 MHz) para medir materiales gruesos o altamente atenuantes, como caucho, fibra de vidrio, fundiciones y compuestos. Viene con la opción de Sonda monoelemento.
- Materiales gruesos o atenuantes acústicos en su mayoría
- Piezas de fundición de espesor grueso
- Neumáticos y correas de caucho de espesor grueso
- Cascos de embarcaciones y depósitos de almacenamiento de fibra de vidrio
- Paneles de materiales compuestos
- Resolución de 0,01 mm para sondas de 0,5 MHz y 1,0 MHz.
Registrador de datos opcional e interfaz de PC
El 45MG cuenta con un registrador de datos interno de característica alfanumérica bidireccional. El registrador de datos incluye el software de interfaz GageView.
Registrador de datos
- Memoria interna que soporta hasta 475 000 lecturas de espesor o 20 000 A-scan con lecturas de espesor.
- Nombres de archivos de hasta 32 caracteres.
- ID# (TML#) de hasta 20 caracteres.
- Seis formatos de archivo: incremental; secuencial; secuencial con puntos personalizados; cuadrícula bidimensional; caldera y manual (a partir del PC) con el software GageView.
- Tarjetas de memoria interna y extraíble microSD
- Copia de archivos entre las tarjetas de memoria interna y extraíble microSD
- Comunicación USB estándar
- Configuración de sonda monoelemento con recorrido ida y vuelta
- Generación de informes estadísticos.
- Cuadrícula de base de datos con tres colores seleccionables.
- Software de interfaz GageView™ para la comunicación con el medidor 45MG
- mediante el puerto USB
- o para leer y escribir una memoria microSD.
- Exportación directa de archivos internos a la tarjeta de memoria microSD en formato Excel, compatible con el formato CSV (valores separados por comas) y TXT.
Cuadrícula de base de datos con tres colores programables.
Software de interfaz GageView
- Incluido con el Registrador de datos
- Esta aplicación basada en Windows recopila, crea, imprime y administra datos del 45MG.
- Creación de conjuntos de datos e informes.
- Modificación de datos almacenados.
- Visualización de archivos de datos e informes, incluyendo lecturas de espesor, valores de configuración del medidor y valores de configuración de sondas.
- Descarga y carga de informes de espesor desde o hacia el medidor.
- Exportación de informes a hojas de cálculo y otros programas.
- Recopilación de capturas de pantalla.
- Impresión de informes que comprenden las medidas de espesor y las tablas de configuración, tablas estadísticas y cuadrículas (matrices) en colores.
- Actualización del software operativo 45MG permitida.
- Descarga y carga los archivos de configuración de las sondas monoelemento
La cuadrícula de codificación cromática releva las condiciones de espesor fuera de tolerancia al ser visualizada en un PC.
Informes de medición (medida, números de identificación [ID] y otros parámetros) que pueden ser creados e imprimidos fácilmente.
La cuadrícula de codificación cromática releva las condiciones de espesor fuera de tolerancia al ser visualizada en un/una PC.
A-scan en vivo con ajuste de forma de onda
Este modo A-scan en vivo opcional permite a los usuarios ver la forma de onda del ultrasonido (o A-scan) directamente en la pantalla del medidor, verificar la medición del espesor y ajustar de forma manual los parámetros de ganancia y supresión para maximizar el rendimiento de la medición en aplicaciones desafiantes. Esta práctica opción también permite ajustar manualmente la ganancia, aplicar la supresión extendida, aplicar la supresión del primer eco, y determinar el rango y retardo de medición.
