Medición de espesores en vidrio

En la industria del vidrio, la diferencia entre un envase de clase mundial y un lote rechazado se mide en micras. Ya sea en la producción masiva de botellas tequileras en Jalisco o en vidrio arquitectónico en el centro del país, la uniformidad de las paredes determina la resistencia mecánica y la seguridad final.

Controlar el espesor evita paros de línea por roturas y reduce el desperdicio de materia prima. En ZION NDT, ayudamos a migrar de las lentas pruebas destructivas a un control de calidad en tiempo real mediante Pruebas No Destructivas (PND).

¿Cómo medir el espesor del vidrio

de forma no destructiva?

Existen dos tecnologías líderes que seleccionamos según la geometría de su pieza:

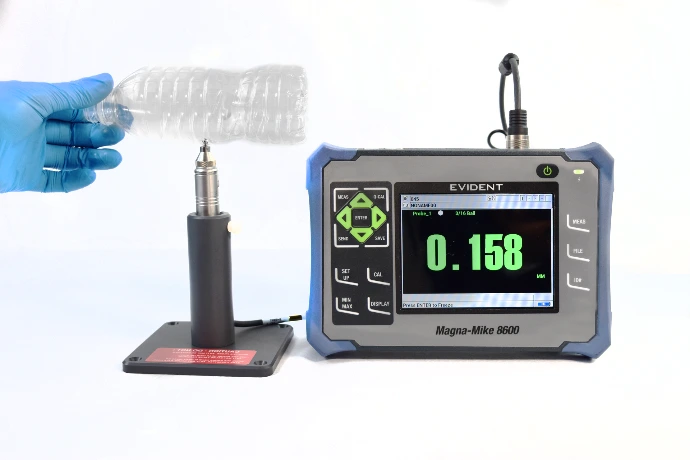

1. Efecto Hall (Magna-Mike 8600): Ideal para envases complejos, botellas y piezas pequeñas. Utiliza una sonda magnética y un balín de acero (target) para medir incluso en esquinas y fondos donde otros sensores fallan.

2. Ultrasonido de Alta Frecuencia (39DL PLUS y 45MG): La solución para vidrio plano, espejos o tuberías donde no se puede introducir un balín. Funciona mediante el tiempo de vuelo de una onda acústica.

¿Efecto Hall o ultrasonido

para el control de calidad?

• Principio de Efecto Hall: El equipo detecta la fuerza del campo magnético entre la sonda y el balín. Al variar el espesor del vidrio, la intensidad cambia proporcionalmente, permitiendo registrar valores mínimos en tiempo real al deslizar la sonda.

• Principio de Ultrasonido: El transductor emite un pulso que viaja a ~5,600 m/s en el vidrio. Estas características permiten la detección de laminaciones, falta de adherencia, o la medición de revestimientos (coatings) en vidrios térmicos.

Comparativa de Soluciones ZION NDT

Marco Normativo y Estándares de Calidad: El Lenguaje de la Certeza Técnica

En el sector del vidrio, el cumplimiento de normativas nacionales e internacionales es la frontera entre un proveedor local y un exportador global. El uso de tecnologías PND en ZION NDT garantiza que su producción se alinee con los estándares más exigentes:

Normativas Internacionales: ASTM e ISO

• ASTM C147: Establece los métodos de prueba estándar para la resistencia a la presión interna de envases de vidrio. La uniformidad del espesor es el factor determinante para evitar fallas críticas bajo presión.

• ASTM E797: Práctica estándar para la medición de espesores mediante el método de pulso-eco ultrasónico manual. Es la base normativa para el uso de equipos como el 39DL PLUS y 45MG.

• ISO 8113: Norma internacional que especifica la resistencia a la carga vertical para envases de vidrio. Un espesor de pared inconsistente compromete la integridad estructural durante el estibado.

• ISO 9001: Aunque es una norma de gestión, el control de procesos mediante medición digital con registro de datos (Data Logger) es fundamental para la trazabilidad y mejora continua que exige esta certificación.

Normativas Nacionales: NMX y NOM

• NMX-E-153-CNCP: Norma mexicana que regula los envases de vidrio para alimentos y bebidas. Define los parámetros de resistencia y seguridad que deben cumplir los envases fabricados en territorio nacional.

• NOM-002-SCFI: Referente al contenido neto y tolerancias. Aunque se enfoca en el producto, la precisión en el volumen del envase depende directamente de la constancia en el espesor de las paredes del vidrio.

Proteja su marca con ZION NDT

Garantizar la uniformidad del vidrio es proteger su rentabilidad y reputación ante auditorías globales. En ZION NDT, entregamos la certeza técnica que su planta requiere para competir.
