Los Tiempos de inactividad no programados por una falla en un ducto crítico cuestan millones. A esto se suma la presión constante: los inspectores en campo lidian con configuraciones complejas bajo el sol o en terrenos estrechas, mientras que los gerentes de calidad viven con el riesgo latente de que un defecto microscópico pase desapercibido y arruine una auditoría de código ASME o API.

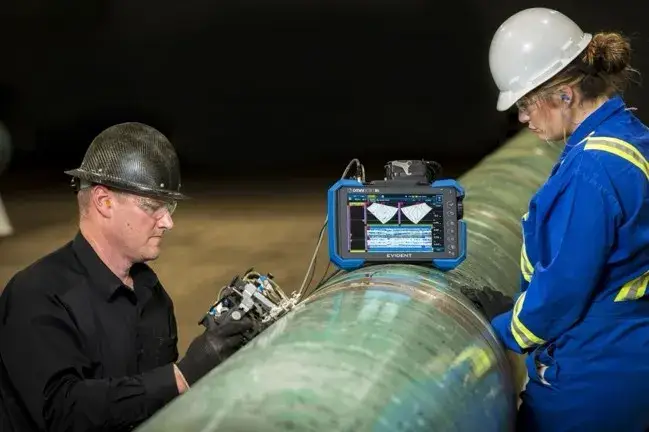

La realidad de la inspección de soldaduras de tuberías es dura, pero la tecnología para ejecutarla no tiene por qué serlo. La solución que ZION NDT pone a tu alcance redefine la eficiencia en campo mediante la integración del escáner semiautomatizado AxSEAM y el detector de fallas OmniScan X4. Este ecosistema está diseñado para simplificar el trabajo físico, garantizar datos 100% trazables al primer intento y maximizar el tiempo de actividad de tu planta.Ergonomía para el Inspector de Campo
Ergonomía para el Inspector de Campo
Quienes están en campo bajo condiciones operativas reales (construcción de ductos, refinerías o infraestructura minera) saben que cargar equipos pesados y perder tiempo cambiando tornillos con herramientas manuales retrasa toda la operación.
Quienes están en campo bajo condiciones operativas reales (construcción de ductos, refinerías o infraestructura minera) saben que cargar equipos pesados y perder tiempo cambiando tornillos con herramientas manuales retrasa toda la operación.
El escáner AxSEAM elimina este problema de raíz. Su diseño plug-and-play minimiza el número de ajustes necesarios al cambiar de diámetro de tubo o de orientación de escaneo.
- Ajustes sin herramientas: Sus soportes de sonda han sido rediseñados con un sistema de enganche rápido. No necesitas tuercas ni llaves; los soportes se mantienen elevados durante la manipulación y cuentan con un mecanismo retráctil (pivotante) que evita que la sonda se levante o desvíe durante el avance.
- Módulo ScanDeck: El inspector ya no tiene que dividir su atención entre la tubería y el monitor. Este módulo central cuenta con indicadores visuales que alertan sobre la velocidad de escaneo y la pérdida de acoplante en tiempo real, garantizando un acoplamiento constante y reduciendo la fatiga.
¿Cómo el AxSEAM y el OmniScan X4 Transforman la Inspección?
El verdadero poder de este dúo radica en su versatilidad multitecnológica. El escáner AxSEAM permite realizar escaneos de soldaduras longitudinales en tuberías desde 152.4 mm (6 pulg.) de diámetro exterior hasta superficies planas. Sin necesidad de cambiar componentes mayores, con ajustes mínimos, puedes pasar a inspeccionar soldaduras circunferenciales en tuberías desde 114 mm (4.5 pulg.) utilizando dos sondas, o desde 254 mm (10 pulg.) utilizando cuatro sondas.
Al estar conectado al detector de fallas OmniScan X4, el sistema procesa volúmenes masivos de datos en tiempo real. Soporta tecnología Phased Array (PAUT) para un barrido rápido, Time-of-Flight Diffraction (TOFD) para dimensionamiento preciso, y el Método de Enfoque Total (TFM) para caracterizar regiones de interés con una claridad de imagen sin precedentes.
Además, la innovadora Imágenes de Coherencia de Fase (PCI) resalta defectos difíciles como las grietas de gancho, amplificando la respuesta de las puntas de las grietas sin depender de la amplitud de la señal. Todo esto sin necesidad de cambiar las sondas durante la inspección.
Datos Trazables que Blindan tus Auditorías
Para un Gerente de Control de Calidad o Supervisor END en calderería pesada o fabricación, la incertidumbre no es una opción. Un falso positivo significa retrasos; un defecto omitido (como falta de fusión o grietas) significa un rechazo del cliente o un fallo catastrófico.
A través del OmniScan X4, garantizas auditorías impecables. No dependes únicamente de la habilidad manual del técnico; obtienes datos de soldadura totalmente registrables y auditables. Si necesitas demostrar que una soldadura cumple con los criterios de aceptación más estrictos, contarás con la evidencia digital exacta, eliminando las suposiciones y evitando millonarios re-trabajos.
Tabla de Valor: Especificaciones Técnicas y Operativas
|
Especificación / Característica |
Capacidad Técnica (Dato Duro) |
La Opinión de ZION NDT (Impacto Real) |
|
Capacidad Longitudinal |
Desde 152.4 mm (6 pulg.) DE hasta placa plana. |
Un solo equipo cubre desde ductos medianos hasta recipientes a presión y tanques de almacenamiento masivos. |
|
Capacidad Circunferencial |
Desde 114 mm (4.5 pulg.) DE (2 sondas) / 254 mm (10 pulg.) (4 sondas). |
Transición inmediata en campo. Reduce el inventario de escáneres dedicados a un solo diámetro. |
|
Mecanismo de Sondas |
Soportes pivotantes con resorte, ajuste sin herramientas. |
Elimina el error humano por pérdida de acoplamiento. Si el tubo es irregular, la sonda absorbe el cambio y la señal no se cae. |
|
Módulo ScanDeck™ |
Alertas LED de velocidad y falta de acoplante. Integración de inicio de adquisición. |
Es el "copiloto" del inspector. Evita que llegues a la oficina y descubras que un tramo de la soldadura no se grabó correctamente. |
|
Integración Tecnológica |
PAUT, TOFD, TFM y PCI simultáneo (Vía OmniScan X4). |
Tienes un laboratorio de diagnóstico en tus manos. Cruza métodos para asegurar que lo que ves es una grieta crítica y no una laminación aceptable. |
Preguntas Frecuentes
- ¿Es necesario cambiar de escáner para pasar de una soldadura circunferencial a una longitudinal? No. El escáner AxSEAM está diseñado para adaptarse a ambas orientaciones con ajustes menores que no requieren herramientas, simplificando la logística del equipo en campo.
- ¿Qué normativas internacionales se pueden cumplir con estos equipos? Los datos generados por el OmniScan X4 y el escáner AxSEAM cumplen con los estrictos requerimientos de registro y trazabilidad exigidos por códigos internacionales como ASME (Sección V y VIII), API (1104) y AWS, garantizando el éxito en las auditorías de calidad.
- ¿Cómo ayuda la tecnología PCI (Imágenes de Coherencia de Fase) frente a defectos complejos? A diferencia del ultrasonido basado en amplitud, el PCI utiliza la información de fase de la señal. Esto significa que defectos que normalmente devuelven un eco muy débil, como fisuras verticales o agrietamientos escalonados, se visualizan con una claridad contundente, permitiendo al inspector dimensionar la gravedad real del daño.
- ¿Cuánto tiempo toma adaptar el escáner AxSEAM a un nuevo diámetro de tubería? A diferencia de los escáneres tradicionales que requieren herramientas manuales y desarmado de piezas para cada cambio, el AxSEAM utiliza soportes pivotantes y mecanismos de enganche rápido. Esto permite al inspector ajustar el equipo a un nuevo diámetro en cuestión de segundos directamente en el frente de trabajo, reduciendo el tiempo de preparación de la inspección de soldaduras hasta en un 50%.
- ¿Qué sucede si hay pérdida de acoplante durante el escaneo de una soldadura crítica? Para evitar datos falsos o incompletos, el escáner AxSEAM cuenta con el módulo ScanDeck™. Este centro de control incluye indicadores LED que alertan al inspector visualmente y en tiempo real si hay una pérdida de acoplante (agua o gel) o si se excede la velocidad máxima de escaneo. Esto evita la necesidad de repetir el barrido, garantizando que el detector OmniScan X4 registre información 100% confiable desde la primera pasada.
La integridad de tus activos no puede basarse en suposiciones ni en equipos que ralentizan a tu personal. Si tienes dudas sobre la sanidad de tus soldaduras o enfrentas retos de inspección en tuberías críticas, la mejor forma de estar seguro es verificarlo con la tecnología adecuada y el respaldo correcto.
Deja de perder tiempo en configuraciones interminables y asegura auditorías exitosas. Agenda una demostración técnica o solicita una cotización con ZION NDT hoy mismo y descubre cómo podemos optimizar tus procesos de control de calidad.
ZION NDT Liderando la Innovación en la Expo WAFE 2026
El compromiso con la vanguardia tecnológica no solo lo demostramos en campo, sino también en los foros más importantes de la industria. Nos enorgullece anunciar la participación activa de ZION NDT en la Expo WAFE 2026 (Welding, Automation & Fabrication Experience), la única exposición especializada en soldadura, automatización y fabricación de la región del Bajío.
Este evento reúne a los líderes y tomadores de decisiones en una de las zonas de mayor crecimiento industrial de México, y ZION NDT estará presente aportando nuestro profundo conocimiento técnico en Pruebas No Destructivas aplicadas a la manufactura avanzada.
Detalles de nuestro punto de encuentro:
- Fecha: 10 y 11 de marzo de 2026.
- Ubicación: Querétaro Centro de Congresos (QCC), Santiago de Querétaro, Qro.
- Dinámica del Evento: Exposición B2B con más de 100 marcas, demostraciones de soldadura láser, robótica, simulación y conferencias técnicas de alto nivel.
Disfruta de la competencia de habilidades entre los mejores soldadores de México, patrocinada por gigantes de la industria. Allí estaremos para evaluar, desde la perspectiva END, la perfección técnica de estas uniones.
Visítanos para descubrir en persona cómo las soluciones de inspección de ZION NDT garantizan la calidad en cada fase de tus procesos de fabricación y mantenimiento.

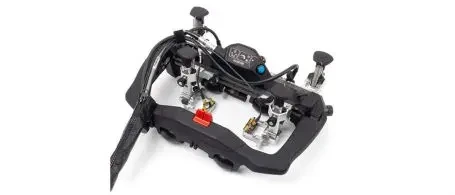

AxSEAM
Optimice la inspección longitudinal de tuberías con el escáner AxSEAM™. Su módulo ScanDeck™ alerta sobre acoplante y velocidad, integrando hasta cuatro sondas para técnicas PA, TOFD y TFM sin complicaciones.

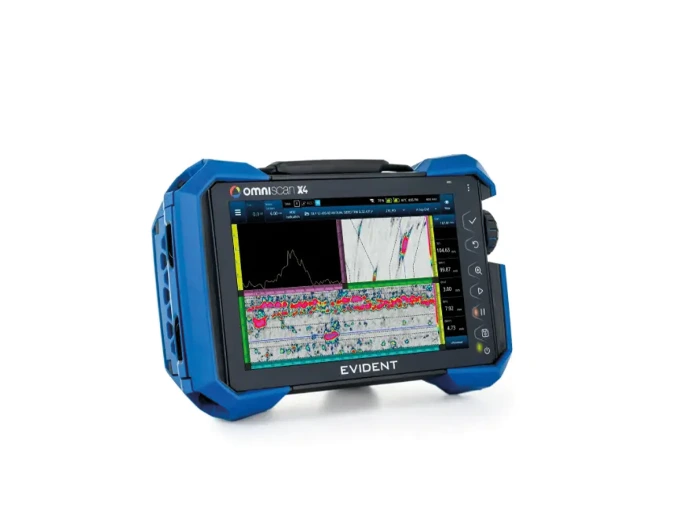

OmniScan X4
Detecte daños a tiempo con el detector portátil OmniScan™ X4. Aproveche sus tecnologías Phased Array, TFM y PCI para realizar inspecciones de soldaduras más rápidas, eficientes y totalmente confiables.
