Si has estado a pie de pista o en el hangar durante un mantenimiento no programado, AOG (Aircraft On Ground), sabes perfectamente que el reloj no perdona. La presión por liberar la aeronave es inmensa, pero la responsabilidad de garantizar un vuelo seguro es absoluta. En la industria aeroespacial, la inspección visual de motores de aviones es la primera y más crítica línea de defensa contra fallas catastróficas.
Hoy en día, la velocidad y la precisión ya no son conceptos aislados. Tratar de evaluar el estado de los álabes de una turbina o la cámara de combustión con equipos obsoletos es jugar a las adivinanzas con la seguridad y la rentabilidad. En ZION NDT sabemos que, en mantenimiento aeronáutico, significa no tener la menor duda técnica al evaluar una fisura microscópica. Por ello, abordaremos cómo las nuevas tecnologías de inspección remota están redefiniendo los estándares de fiabilidad en el sector.
La evolución de los ensayos no destructivos en aviación
La inspección visual remota (RVI) ha dejado de ser una simple cámara conectada a un monitor. Los videoscopios industriales modernos son verdadera tecnología de diagnóstico portátil que integran física óptica avanzada y procesamiento digital de imágenes.
A diferencia de otros métodos de Ensayos No Destructivos (END), la inspección visual es el único que nos permite interactuar cara a cara con la geometría interna del motor sin necesidad de un costoso desmontaje (teardown).
Cumplimiento estricto
de normativas internacionales
Tanto en las bases de mantenimiento de aerolíneas comerciales como en el dinámico clúster aeroespacial en Querétaro, el cumplimiento normativo es el lenguaje universal. El uso de equipos de alta resolución ayuda a los inspectores Nivel II y III a cumplir con los exigentes estándares de la FAA (Administración Federal de Aviación) y EASA (Agencia de la Unión Europea para la Seguridad Aérea), los cuales son rigurosamente auditados y exigidos a nivel nacional por la AFAC (Agencia Federal de Aviación Civil), así como con los requerimientos de evaluación visual estipulados en los documentos normativos correspondientes y las directivas específicas de fabricantes de motores (OEM).
Casos de uso reales:
Donde las PND hacen la diferencia
El nivel de exigencia que vemos en el sector aeroespacial comparte similitudes con otras industrias críticas en México. Así como un equipo de inspección no puede fallar ante la corrosión en las plataformas de Oil & Gas en el Golfo de México, o en las líneas de fundición de la industria automotriz en el Bajío, en la aviación, los videoscopios industriales brillan en:
Detección de defectos en turbinas y compresores: Identificación de impactos por objetos extraños (FOD), erosión en los bordes de ataque y grietas térmicas en los álabes.
Evaluación de la cámara de combustión: Detección de fatiga térmica, bloqueo de inyectores o degradación del revestimiento cerámico.
Ventajas estratégicas y competitivas

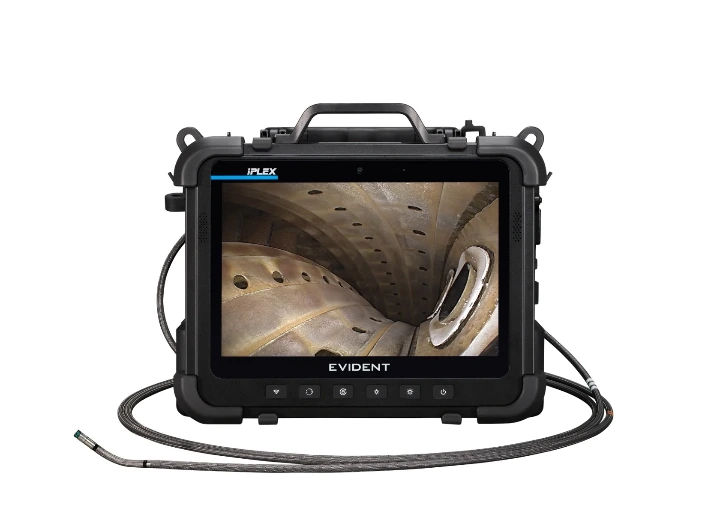

Al integrar un equipo avanzado como el IPLEX ONE, los ingenieros de fiabilidad obtienen ventajas que impactan directamente en la reducción de costos operativos:
Tecnología Swoptix™ Multiview (Cero retracciones): Este es el verdadero cambio de juego en la inspección aeroespacial. La tecnología Swoptix te permite cambiar instantáneamente entre enfoque cercano y lejano, o entre visión directa y lateral, sin necesidad de retirar la sonda del motor para cambiar los adaptadores de punta. Esto reduce drásticamente el tiempo de inspección y minimiza el riesgo de que las puntas se atasquen o se dañen dentro de los álabes del compresor.
Claridad de borde a borde en pantalla de 10 pulgadas: El interior de un turbofán exige la mejor iluminación y nitidez. IPLEX One ofrece imágenes de alta resolución en tiempo real que cubren toda la pantalla. Su monitor táctil de 10 pulgadas cuenta con recubrimiento antirreflejo y alto contraste, permitiendo una identificación de defectos mucho más rápida y decisiones certeras, incluso bajo la luz directa del sol en la pista.
Libertad inalámbrica y escalabilidad por software: Olvídate de los equipos rígidos que entorpecen la ergonomía en espacios reducidos. El IPLEX One cuenta con comunicación de latencia ultrabaja que elimina la necesidad de configuraciones con cables, permitiendo operar el sistema a distancia mediante su unidad de control remoto inalámbrico. Además, al ser una plataforma impulsada por software, puedes comenzar con las funciones básicas y desbloquear capacidades avanzadas.
¿Cómo funciona la medición Swoptix™ 3D y el modelado monocular en el IPLEX™ One?
La base técnica: Adiós a las puntas estéreo obligatorias A diferencia de los sistemas tradicionales, el IPLEX One introduce el modelado 3D monocular impulsado por el software exclusivo 3DAssist. A través de algoritmos avanzados de procesamiento en la computadora interna, el videoscopio reconstruye un mapa topográfico tridimensional del área inspeccionada desde una sola ruta óptica, eliminando la necesidad de retirar el equipo para colocar un lente (punta) estéreo específico de medición.
En la práctica operativa, esto transforma tu flujo de trabajo en el hangar y elimina la ambigüedad al dictaminar:
- Medición en Pantalla Completa (Single-Screen): Con la tecnología Swoptix 3D, puedes realizar mediciones precisas a fotograma completo de 4 mm y 6 mm de manera instantánea. Cuentas con un campo de visión de 120° en una sola pantalla que te permite ubicar el defecto y ejecutar una medición confiable sin perder contexto visual.
- Análisis en Pantalla Dividida (Split-Screen): Cuando encuentras una picadura o grieta compleja, la interfaz te permite realizar comparaciones visuales lado a lado. La pantalla te muestra la imagen tradicional junto a un modelo 3D manipulable con superposición de mediciones.
Análisis Comparativo: Inspección Visual Tradicional vs. Videoscopía IPLEX ONE
A continuación, analizamos las diferencias operativas entre un enfoque estándar y la tecnología avanzada:
Característica / Método | Boroscopios Analógicos Tradicionales | Videoscopio Industrial IPLEX ONE |
Calidad de Imagen | Resolución estándar, propensa a reflejos ciegos en superficies metálicas. | Claridad de borde a borde (Edge-to-Edge) en tiempo real sobre una pantalla táctil WUXGA de 10.1 pulgadas con revestimiento antirreflejo y alto contraste. |
Iluminación | Lámparas halógenas o LED básicas (alcance limitado). | Tecnología Swoptix™ Multiview: Cambio instantáneo entre enfoque cercano/lejano y visión directa/lateral sin necesidad de retirar la sonda del motor. |
Medición de Defectos | Estimación visual cruzada o medición estéreo básica (alto riesgo de desalineación). | Medición Swoptix™ 3D en pantalla completa y modelado monocular (3DAssist), eliminando por completo la dependencia de puntas estéreo. |
Navegabilidad | Articulación mecánica rígida, lenta y propensa al desgaste por tensión continua. | Articulación electrónica True Feel combinada con un diseño modular sin cables y unidad de control remoto inalámbrico para configuraciones complejas. |
Costo a Largo Plazo | Menor inversión inicial, pero altos costos acumulados por paros prolongados y diagnósticos erróneos. | Inversión inteligente: Ecosistema unificado y escalable mediante licencias de software ("compra lo que necesitas"). Evoluciona el sistema sin costosos reemplazos de hardware. |
Preguntas Frecuentes (FAQs) sobre Inspección Aeronáutica
1. ¿Qué normas rigen la inspección visual de motores de aviones?
La inspección se rige principalmente por los manuales de mantenimiento del fabricante, directivas de aeronavegabilidad de autoridades aeronáuticas como la FAA y la AFAC, y normativas de procedimientos NDT, además de las directrices de la ASNT para la calificación del personal.
2. ¿Cuál es la diferencia entre un boroscopio y un videoscopio industrial?
Un boroscopio tradicional suele utilizar fibras ópticas o sistemas de lentes rígidos para transmitir la imagen analógica directamente al ojo. Un videoscopio industrial integra un sensor digital (como un CCD o CMOS) en la punta de la sonda para capturar y enviar una imagen electrónica de alta resolución a una computadora para su análisis, grabación y medición dimensional.
El modelado 3D monocular (como el utilizado en el IPLEX™ One) crea una réplica virtual y topográfica a partir de una sola ruta óptica, sin requerir puntas estéreo. Esto permite al inspector girar la imagen para entender la morfología real del defecto y ubicar los cursores con absoluta certeza geométrica, reduciendo el error humano.
Totalmente. Está construido para la línea de vuelo. Cuenta con clasificación IP65 contra polvo y agua, y está probado bajo estándares militares (MIL-STD) contra caídas y vibraciones. Además, su diseño para todo clima soporta temperaturas extremas, y su monitor táctil antirreflejo permite inspeccionar bajo la luz directa del sol.
Para la inspección de motores turbo ventilados comerciales, se recomiendan sondas con diámetros entre 4.0 mm y 6.0 mm, y longitudes que oscilan entre 2.0 y 3.5 metros. El IPLEX™ One ofrece estas configuraciones precisas, incorporando un extremo distal más corto que facilita una inserción suave en los canales más intrincados del compresor y la turbina, reduciendo el riesgo de desgaste o atascos.
Sé parte del futuro del mantenimiento aeronáutico.
Únete a nosotros en el 3er Simposio Aeroespacial de EVIDENT, una experiencia técnica diseñada para llevar tus procesos de END al siguiente nivel. La cita es este 28 y 29 de abril de 2026 en el Vertex Applied Innovation Hub (Palm Bay, FL).
