En la industria de la aviación y la exploración espacial, pasar por alto una microgrieta en un componente crítico es directamente catastrófico. Ya sea que hablemos del mantenimiento de una flota comercial en los hangares del centro de México, la manufactura de turbinas en el clúster aeroespacial del Bajío, o la inspección de módulos en la Estación Espacial Internacional, la precisión debe ser el sello de calidad de tu área de mantenimiento.
Cuando los métodos de inspección visual o superficiales no son suficientes, la física electromagnética ofrece una respuesta contundente.
Aquí es donde las Corrientes Eddy se posicionan como el método de Ensayos No Destructivos (END) por excelencia para detectar discontinuidades milimétricas antes de que comprometan la integridad estructural aeroespacial.
Desafíos de la integridad
estructural aeroespacial
¿Cómo funciona la tecnología del Nortec 600?
Generación del Campo
Una bobina con corriente alterna crea un campo magnético primario que, al acercarse a un metal conductor, induce un flujo de electrones en la superficie de la pieza.
Inducción de Corrientes
Estas corrientes de Eddy generan un segundo campo magnético que actúa como espejo, permitiendo que el equipo analice la integridad del material de forma constante.
Detección de Anomalías
Cualquier grieta o corrosión interrumpe el flujo eléctrico, alterando el campo secundario y mostrando una variación en el plano de impedancia del equipo en tiempo real.
Aplicaciones Críticas y Normativas
En la industria aeroespacial, los Ensayos No Destructivos (END) brillan en escenarios donde el margen de error es simplemente cero. No se trata solo de tecnología de punta, sino de un ecosistema de confianza donde la física de los materiales se encuentra con el rigor de la ley.
¿Dónde es vital su aplicación?
Las aplicaciones más críticas de este método aseguran la integridad estructural en puntos donde la falla no es una opción:
Inspección de barrenos y remaches: Identificación de grietas subsuperficiales invisibles al ojo humano en zonas de alta concentración de esfuerzos, como el fuselaje y las alas.
Evaluación de álabes de turbinas: Detección temprana de fatiga térmica en componentes expuestos a temperaturas extremas y altas revoluciones.
Mantenimiento en condiciones límite: Desde hangares comerciales hasta la Estación Espacial Internacional (EEI), donde la confiabilidad debe ser absoluta frente al vacío y la radiación cósmica.
El Marco Normativo
Para que una inspección sea válida, legal y segura, debe superar un triple filtro normativo que garantiza la excelencia en el equipo, el proceso y el inspector.
Estándares Internacionales
El soporte técnico principal proviene de la norma ASTM E1004 (específica para conductividad electromagnética), operando bajo los lineamientos de seguridad global dictados por la FAA (EE. UU.) y la EASA (Europa). A este robusto marco se suman las certificaciones de gestión de calidad AS9100 y AS9110, pilares de la industria aeroespacial y de mantenimiento (MRO).
Legislación Mexicana
En México, estas inspecciones están estrictamente reguladas por la Agencia Federal de Aviación Civil (AFAC). El cumplimiento se dicta a través de las Normas Oficiales Mexicanas (NOM):
NOM-145/2-SCT3-2001: Regula la operación de los talleres aeronáuticos y sus métodos de control técnico.
NOM-006-SCT3-2012: Establece la obligatoriedad de los programas de mantenimiento y la vigilancia de la integridad estructural.
Certificación del Personal
Un diagnóstico es tan confiable como el inspector que lo firma. En territorio nacional, se exige que los técnicos cuenten con certificaciones bajo estándares ISO 9712:2021 o la práctica recomendada SNT-TC-1A. Para garantizar este nivel de precisión, Zion NDT ofrece programas de capacitación y certificación que facultan al personal con las competencias técnicas necesarias para operar bajo estándares internacionales. Esto se complementa con su Centro de Servicios, que cuenta con laboratorios de calibración acreditados por la Entidad Mexicana de Acreditación (EMA), asegurando que tanto el factor humano como el tecnológico cumplan con los requisitos exigentes.

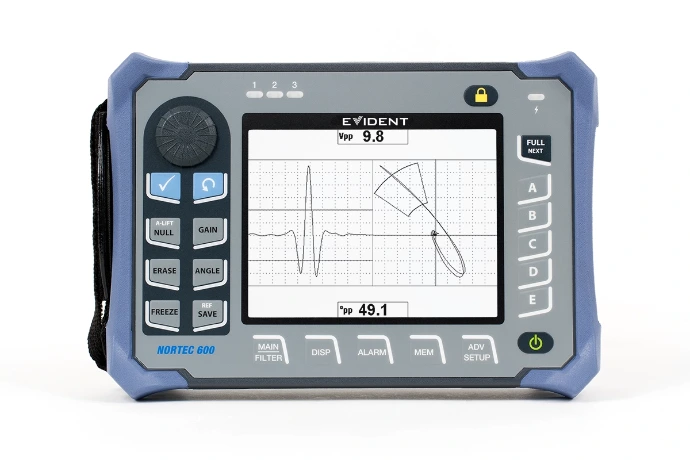

¿Cómo funciona el NORTEC 600?
Para que la teoría electromagnética sea útil en campo, necesitas un equipo que traduzca variaciones de impedancia imperceptibles en datos claros para el inspector. El NORTEC 600 es el puente entre la física compleja y el diagnóstico operativo.
Este detector de fallas destaca por su relación señal-ruido. En la práctica, esto significa que los filtros digitales del equipo eliminan la interferencia causada por la rugosidad del material o las variaciones en la distancia entre la sonda y la pieza (efecto lift-off).
La tecnología del NORTEC 600 integra una pantalla VGA de alta resolución que muestra el plano de impedancia en tiempo real. Cuando la sonda cruza una grieta, la señal en la pantalla se desplaza formando un ángulo de fase específico. Un inspector capacitado no solo ve que hay un defecto, sino que puede determinar la profundidad y gravedad de la grieta basándose en la amplitud y el ángulo de esa señal. Su diseño robusto, pensado para entornos industriales hostiles, asegura que factores externos como el polvo o la humedad no afectan la precisión de la lectura.
Líquidos Penetrantes vs. Corrientes Eddy
Para entender el salto tecnológico, comparemos el método superficial más común con la tecnología de corrientes inducidas.
Característica Operativa | Líquidos Penetrantes | Corrientes Eddy |
Preparación de la superficie | Requiere limpieza exhaustiva, remoción de pintura y secado. | Mínima. Puede inspeccionar a través de pintura y recubrimientos no conductores. |
Velocidad de inspección | Lenta. Requiere tiempos de penetración y revelado. | Inmediata. Resultados en tiempo real al pasar la sonda. |
Profundidad de detección | Solo defectos abiertos a la superficie. | Detecta grietas superficiales y subsuperficiales. |
Impacto ambiental y limpieza | Uso de químicos, solventes y necesidad de manejo de residuos. | Método completamente limpio y seco. Sin consumibles químicos. |
Si bien los líquidos penetrantes tienen un costo de entrada menor, el gasto oculto en consumibles, tiempos muertos por limpieza y la incapacidad de ver debajo de la pintura los hace ineficientes para el mantenimiento aeroespacial continuo. El NORTEC 600 requiere una inversión inicial en tecnología y capacitación, pero el retorno de inversión (ROI) es contundente al reducir los tiempos de inspección en un 60% y evitar el desensamble innecesario de componentes críticos.
Preguntas frecuentes (FQs)
Están diseñadas principalmente para detectar grietas por fatiga, corrosión superficial y subsuperficial, y variaciones en el tratamiento térmico o la conductividad de materiales metálicos.
No. Una de las mayores ventajas de esta tecnología es su capacidad para detectar grietas a través de recubrimientos no conductores como pintura o anodizados, ahorrando horas de trabajo en preparación.
Requiere capacitación técnica nivel II en Corrientes de Foucault. Sin embargo, el equipo cuenta con una interfaz intuitiva, menús preconfigurados y filtros digitales que facilitan enormemente la interpretación de la señal en el plano de impedancia.
Se utilizan para garantizar la integridad estructural de los módulos y componentes presurizados. La tecnología es vital porque es portátil, no genera residuos (crucial en microgravedad) y ofrece resultados inmediatos sobre la fatiga del metal.
La integridad estructural aeroespacial no permite suposiciones. Implementar un programa de Ensayos No Destructivos (END/NDT) robusto con tecnología de Corrientes Eddy no solo te ayuda a cumplir con las normativas internacionales, sino que optimiza tus tiempos de mantenimiento, reduce costos operativos y, lo más importante, garantiza la seguridad operativa.
En ZION NDT, entendemos los retos del sector industrial y aeroespacial en México. No solo proveemos tecnología de clase mundial como el NORTEC 600, sino que aportamos el respaldo técnico, la capacitación y la consultoría para que tu equipo maximice el uso de estas herramientas.
¿Buscas optimizar tus procesos de inspección o resolver problemas crónicos de mantenimiento? Contacta a nuestros especialistas en ZION NDT para solicitar una demostración en vivo o una cotización especializada. Hablemos de ingeniero a ingeniero y encontremos la solución exacta que tu planta necesita.
