Soluciones END / Transductores por arreglo de fases


Transductores

de Pared Cercana​

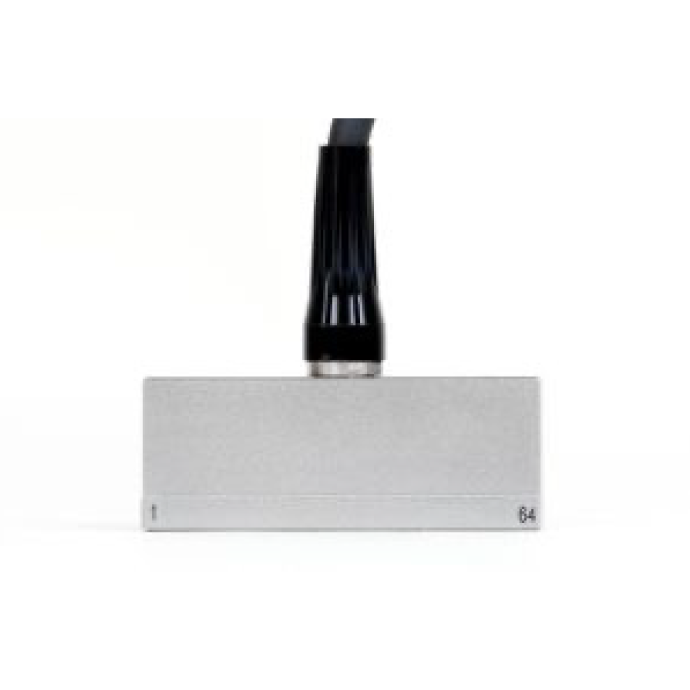

Las sondas de pared cercana ofrecen una zona muerta acortada en ambos extremos de la sonda (1,5 mm entre el medio del primer o último elemento y el borde de la estructura). Son idóneas para inspeccionar materiales compuestos por canales y, también, son usadas para inspecciones C-scan de estos materiales compuesto en busca de delaminación, desprendimiento y porosidad.


Solicitar cotización

Solicitar demostración





Ventajas


  • Zonas muertas más pequeñas a ambos extremos (1,5 mm entre el centro del primer o último elemento y el borde de la carcasa)
  • Idóneo para inspecciones por canal en materiales compuestos
  • Se usa para las inspecciones C-scan de materiales compuestos (delaminación, desprendimiento y porosidad)


Especificaciones y dimensiones de las sondas

​

N.º de pieza

N.º de referencia

Frecuencia

(MHz)

Cantidad de elementos

Paso [Pitch]

(mm)

Apertura activa

(mm)

Elevación

(mm)

Dimensiones externas en mm (pulg.)

Longitud

Ancho

Altura

3,5L64-NW1

U8330148

3,5

64

1,0

64,0

7,0

66 (2.60)

19 (0.75)

25 (0.98)

5L64-NW1

U8330134

5,0

64

1,0

64,0

7,0

66 (2.60)

19 (0.75)

25 (0.98)

3.5L24-NW2

U8330965

3,5

24

1,0

24,0

7,0

26 (1.02)

19 (0.75)

30 (1.18)

5L24-NW2

U8330155

5,0

24

1,0

24,0

7,0

26 (1.02)

19 (0.75)

30 (1.18)

3.5L128-NW3

U8330695

3,5

128

1,0

128,0

7,0

130 (5.12)

21 (0.83)

35 (1.38)

5L128-NW3

U8330647

5,0

128

1,0

128,0

7,0

130 (5.12)

21 (0.83)

35 (1.38)

Estas sondas son suministradas con un conector OmniScan® y un cable de 2,5 m (8,2 pies). También, pueden ser adaptadas a otros conectores y longitudes de cable específicos.
