En la industria de la energía eólica, la tendencia hacia palas más largas y ligeras ha llevado al límite las propiedades de los materiales compuestos. La integridad de la unión adhesiva entre el larguero de refuerzo (spar cap) y la carcasa (shell) es el corazón de la estabilidad de la pala. Un fallo en este "bonding" no solo reduce la eficiencia aerodinámica, sino que representa un riesgo de colapso catastrófico.
Para los ingenieros de integridad y fabricantes OEM en México, asegurar que no existan despegues (disbonds) o porosidad excesiva es una prioridad absoluta. En ZION NDT, entendemos que la complejidad de estos materiales requiere tecnología que vaya más allá del ultrasonido convencional. Por ello, el OmniScan X4 se presenta como la herramienta definitiva para elevar los estándares de calidad en planta y campo.
¿Por qué fallan las uniones de largueros?
Las palas de los aerogeneradores modernos son estructuras de ingeniería masivas fabricadas principalmente con polímeros reforzados con fibra de vidrio (GFRP) o carbono (CFRP). El punto crítico es la interfaz donde el larguero distribuye las cargas mecánicas.
La física de la inspección en compuestos
A diferencia de los metales, los materiales compuestos son anisotrópicos y altamente atenuantes para las ondas ultrasónicas. Los métodos tradicionales suelen sufrir de:
Dispersión del haz: El ruido estructural dificulta la distinción entre una unión sana y un despegue.
Geometrías complejas: Las curvaturas de la pala generan zonas muertas si no se utiliza el acoplamiento adecuado.
La implementación de Phased Array Ultrasonic Testing (PAUT) permite mitigar estos efectos mediante el control electrónico de los ángulos de incidencia y el enfoque de la energía en la profundidad exacta de la línea de unión.

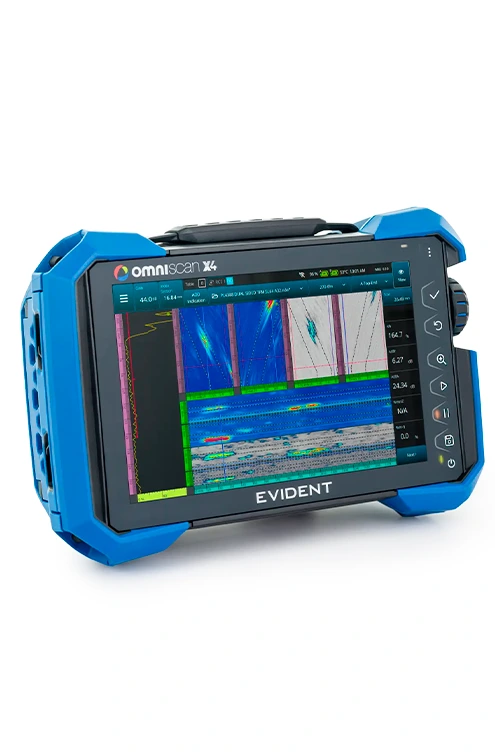

OmniScan X4: Evolución en la detección de despegues (Disbond Detection)
El OmniScan X4 no es solo un equipo de mayor resolución; es una plataforma diseñada para el flujo de trabajo de las Pruebas No Destructivas (PND) modernas.
Aplicaciones y Casos de Uso
Validación de Manufactura (OEM): Inspección post-infusión para detectar faltas de adherencia o inclusiones de aire antes de que la pala salga de la línea de producción.
Mantenimiento Preventivo (O&M): Monitoreo de la progresión de grietas en la unión de la Shear Web durante las campañas de mantenimiento en parques eólicos operativos.
Auditorías de Terceros: Certificación de reparaciones estructurales tras impactos de rayos o fatiga de material.
Cumplimiento de Normativas Internacionales
El uso del OmniScan X4 facilita el cumplimiento de estándares rigurosos como:
ISO 10868: Ensayos no destructivos para la industria eólica.
ASTM E2580: Práctica estándar para el examen ultrasónico de materiales compuestos aeroespaciales (aplicable por analogía de materiales a la eólica).
DNV-ST-0376: Estándar de certificación para palas de aerogeneradores.
¿Cómo funciona la tecnología PAUT y el escaneo RollerFORM en el OmniScan X4?
El diferenciador clave para la inspección de palas es la integración del escáner RollerFORM con la potencia de procesamiento del OmniScan X4.
El RollerFORM es una rueda de goma blanda rellena de líquido que actúa como un acoplante seco. Al deslizarse sobre la superficie de la pala, permite una cobertura constante sin la necesidad de suministros masivos de agua o gel, lo cual es crítico cuando se trabaja en altura o en ambientes de manufactura limpia.
El Deep Dive técnico:
El OmniScan X4 utiliza algoritmos de TFM (Total Focusing Method) de nueva generación. Mientras que el PAUT convencional enfoca en una zona, el TFM procesa la información de todos los elementos del transductor simultáneamente, creando una imagen con resolución uniforme en toda la profundidad de la unión del larguero. Esto permite identificar micro-despegues que antes eran invisibles.
OmniScan
Phased Array
Detecte e interprete defectos complejos
Identifique daños en una etapa temprana
Comparativa Técnica: Inspección Tradicional vs. Ecosistema OmniScan X4
Característica | Ultrasonido Convencional (UT) | OmniScan X4 + RollerFORM (PAUT) |
Velocidad de Escaneo | Lenta (punto a punto) | Alta (mapeo de área continuo) |
Probabilidad de Detección (POD) | Media (depende del operador) | Muy Alta (imágenes C-Scan en tiempo real) |
Registro de Datos | Manual / Reportes breves | Digital completo (Trazabilidad 100%) |
Facilidad de Uso | Requiere acoplante constante | Acoplamiento seco optimizado |
Interpretación | Interpretación de señales A-Scan | Visualización intuitiva de la integridad de unión |
La Recomendación de ZION NDT: Para gerentes de calidad que buscan reducir los tiempos de inspección en un 40%, recomendamos la transición a sistemas de mapeo de corrosión y compuestos basados en PAUT. El retorno de inversión se observa no solo en la rapidez, sino en la eliminación de "falsos positivos" que retrasan la entrega de palas.
Preguntas Frecuentes (FAQs)
1. ¿Es necesario utilizar acoplante líquido con el RollerFORM?
Aunque el RollerFORM está diseñado para minimizar el uso de acoplantes, una pequeña cantidad de agua o humectante mejora la calidad de la señal en superficies de palas muy rugosas.
2. ¿El OmniScan X4 puede detectar despegues en fibras de carbono (CFRP)?
Sí. Gracias a su amplio rango dinámico y filtros de frecuencia ajustables, puede penetrar las capas de carbono que son típicamente más conductivas y difíciles de inspeccionar que la fibra de vidrio.
3. ¿Qué nivel de certificación requiere el inspector para operar estos equipos?
Se recomienda que el personal cuente con nivel II en PAUT según SNT-TC-1A o ISO 9712 para asegurar una interpretación correcta de los datos recolectados.
4. ¿El equipo es resistente para trabajar en parques eólicos en México?
Absolutamente. El OmniScan X4 cuenta con certificación IP65, lo que lo protege contra el polvo del desierto y la humedad de las zonas costeras donde se ubican los principales parques del país.
5. ¿Se pueden exportar los datos para análisis remoto?
Sí, el software permite la exportación de archivos de datos crudos para que ingenieros de integridad puedan realizar un análisis secundario en oficina sin necesidad de estar en el sitio.
Tu aliado en la transición energética
La seguridad de un parque eólico comienza en la integridad de sus componentes. Apostar por la tecnología de ZION NDT y el OmniScan X4 es asegurar que cada pala que gira en el cielo mexicano lo haga con la certeza de una unión perfecta. No solo vendemos equipos; entregamos la capacidad de tomar decisiones basadas en datos técnicos indiscutibles.
