En el sector energético, petroquímico y aeroespacial en México, la integridad de los activos no admite margen de error. Operar en zonas de alto riesgo, como refinerías con altas temperaturas, plataformas costa afuera o áreas con radiación, plantea un reto crítico. Los gerentes de calidad y los ingenieros de integridad se enfrentan a la presión constante de obtener datos ultra precisos sin exponer innecesariamente al personal ni extender los tiempos de los paros de planta.
La solución definitiva radica en desvincular la adquisición de datos del análisis en sitio. Al implementar un ecosistema de inspección portátil que integra equipos multitecnología con plataformas de software especializadas, las plantas industriales pueden realizar evaluaciones de soldaduras y mapeo de corrosión con una seguridad y eficiencia sin precedentes. La solución que ZION NDT pone a tu alcance te permite controlar todo este potencial a distancia, transformando la manera en que gestionas la confiabilidad de tus equipos.
La Evolución de la Inspección NDT

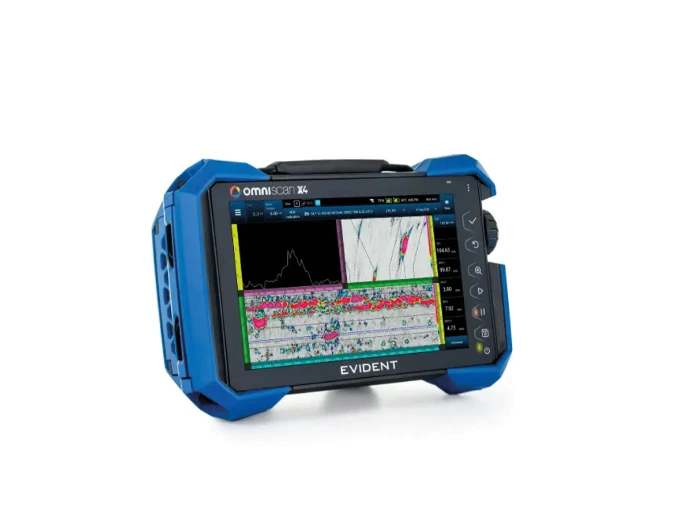

Durante años, la evolución tecnológica en pruebas no destructivas ha buscado equilibrar la portabilidad con el poder de procesamiento. Hoy, esa sinergia se materializa al combinar el detector de fallas OmniScan X4 con la aplicación gratuita OmniScan Black Box. Esta aplicación convierte al equipo en una potente unidad de adquisición ciega que transfiere la información en tiempo real a una computadora portátil, donde ocurre el verdadero análisis.
¿Cómo funciona la tecnología del OmniScan X4?
En el núcleo de esta solución se encuentra el análisis avanzado PAUT y TFM. Físicamente, la tecnología de Arreglo de Fases (PAUT) utiliza palpadores con múltiples cristales piezoeléctricos pulsados con retrasos de tiempo precisos para barrer un haz ultrasónico. Sin embargo, el Método de Enfoque Total (TFM) y la Imagen de Coherencia de Fase (PCI) llevan la física acústica un paso más allá.
El TFM captura la Matriz Completa de Datos (FMC — Full Matrix Capture) de cada elemento del transductor y la procesa para reconstruir acústicamente la zona de interés cuadrícula por cuadrícula. El resultado es que la energía acústica se enfoca en todos y cada uno de los puntos de la región inspeccionada, ofreciendo una representación geométrica real del defecto, sin los clásicos artefactos de un ultrasonido tradicional.
Comparativa: Flujo de Trabajo Tradicional vs. Ecosistema OmniScan Integrado
Parámetro Operativo | Flujo de Trabajo Tradicional (Stand-Alone) | Ecosistema OmniScan X4 + WeldSight (Black Box) |
Manejo de Archivos Pesados | Transferencia manual vía USB (toma tiempo y hay riesgo de corrupción). | Transferencia de datos directa y en tiempo real a la PC. |
Entorno de Análisis | Pantalla del equipo (10.6 pulgadas), expuesto al sol o ruido industrial. | Múltiples monitores en oficina o cabina, herramientas de escritorio avanzadas. |
Velocidad de Reporte | Secuencial: Primero adquieres todo, luego interpretas todo. | Paralelo: Analizas partes mientras el equipo sigue escaneando. |
Inspección en Zonas de Riesgo | El inspector nivel II/III debe permanecer junto al equipo en la línea caliente. | Operación 100% remota; menor exposición a gases, alturas o radiación. |
Si tu volumen de inspección supera las 40-50 soldaduras por turno o si operas frecuentemente en espacios confinados, el Retorno de Inversión (ROI) de migrar a la configuración Black Box se justifica en los primeros meses, simplemente por la reducción drástica de tiempos muertos y retrabajos.
Sincronización de Adquisición y
Análisis Avanzado PAUT y TFM
Para comprender el impacto de este ecosistema, es vital analizar cómo se comunican el hardware y el software. La aplicación OmniScan Black Box actúa como un puente mediante una interfaz de programación de aplicaciones de dispositivos NDT. Esto permite que el equipo de campo sea controlado íntegramente por software de grado analítico instalado en la PC, aprovechando el procesamiento superior de la computadora para renderizar imágenes complejas sin latencia.
Dependiendo de tu industria, ZION NDT te asesora para implementar la plataforma de software adecuada:
Software WeldSight
para Oil & Gas y Petroquímica
Diseñado específicamente para la evaluación de soldaduras complejas y el mapeo de corrosión. Este software permite la fusión de datos o costura de archivos para inspecciones de gran escala, como redes de tuberías o recipientes a presión. Incluye herramientas avanzadas de análisis de corrosión, cálculo de la relación señal a ruido y funciones de ganancia suave. Esta plataforma es ideal para identificar mecanismos de daño complejos típicos en las refinerías mexicanas.
Software AeroView
para el Sector Aeroespacial

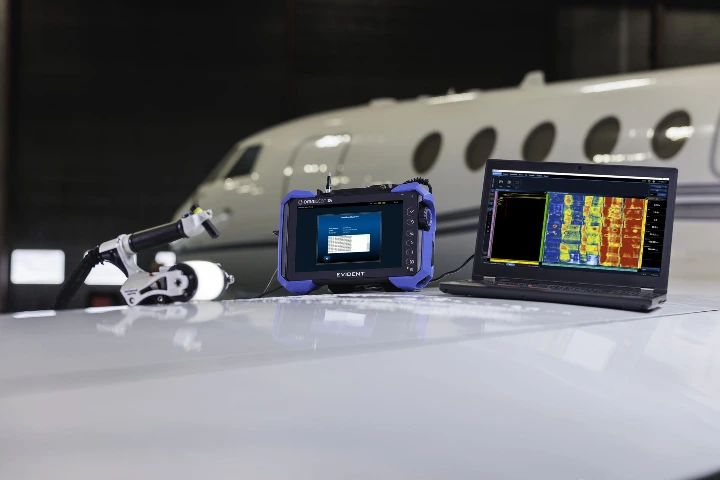

Optimizado para inspecciones de cero grados en materiales compuestos. Facilita el flujo de trabajo en piezas de fibra de carbono o componentes aeronáuticos de gran volumen. Sus herramientas destacan por la vista D-scan y el control de ganancia corregida por tiempo suave, asegurando el cumplimiento de las normativas de calidad más estrictas del sector.
Además, para los centros de investigación y desarrollo de nuevas metodologías, el modelo 64:128PR permite registrar y leer conjuntos de datos crudos de captura de matriz completa. Esto entrega a los especialistas la libertad de reconstruir imágenes TFM con patrones personalizados para aplicaciones fuera del estándar convencional.
Explore cómo estas capacidades se aplican en escenarios reales en nuestro artículo sobre Avances en sistemas portátiles NDT, donde analizamos la precisión de esta tecnología.
Impacto del Ecosistema
Integrado en la Industria
Característica Técnica | Beneficio Operativo | Impacto Práctico en México |
Control remoto vía app OmniScan Black Box | Elimina la necesidad de operar el equipo físicamente durante la adquisición. | Protege a los inspectores en plataformas marinas o zonas de alta temperatura, reduciendo primas de riesgo. |
Transferencia directa a PC | Omite el paso de exportación manual de datos pesados. | Acelera la toma de decisiones durante paros de planta críticos, ahorrando horas de inactividad operativa. |
Fusión de datos en software WeldSight | Une múltiples archivos de inspección en una sola vista continua. | Facilita el mapeo de corrosión en grandes tramos de ductos terrestres, entregando un reporte unificado al cliente final. |
Modelos de 128 canales de recepción | Soporta múltiples configuraciones de haz y técnicas avanzadas simultáneas. | Garantiza el cumplimiento de códigos internacionales exigidos por auditores e inspectores de integridad. |
Cumplimiento Normativo;
ASME, ASTM, ISO y Normativa Nacional
La arquitectura del OmniScan X4 y las herramientas analíticas de WeldSight están calibradas para cumplir estrictamente con códigos internacionales exigentes como:
Además, su nivel de precisión te brinda respaldo total a nivel nacional cuando debes justificar dictámenes de integridad mecánica para cumplir con las siguientes normativas:
Preguntas Frecuentes (FAQs)
Sobre el Análisis Avanzado y Software NDT
WeldSight está enfocado en las industrias del petróleo, gas y petroquímica para evaluar soldaduras y corrosión. AeroView está dedicado específicamente a la industria aeroespacial para inspecciones de cero grados en materiales compuestos.
Convierte al OmniScan X4 en un "esclavo" de alta potencia. Puedes dejar el equipo físicamente montado en una tubería peligrosa (alta temperatura, altura) y controlarlo todo desde una laptop en una zona segura mediante conexión por cable de red.
Sí. WeldSight está equipado con herramientas de análisis, calibración de ganancias (TCG), y compuertas volumétricas diseñadas específicamente para cumplir con los requerimientos de reporte de normativas internacionales, incluyendo ASME, API y AWS.
Al separar la unidad de adquisición de la unidad de control, el inspector puede colocar el escáner y el detector en la zona de riesgo, y luego retirarse a una distancia segura para monitorear en tiempo real la inspección desde su computadora, ideal para zonas con radiación o gases tóxicos.
