35RDC
El controlador de daños en materiales compuestos 35RDC es un medidor de espesores a razón de aceptación/rechazo, desarrollado para detectar defectos subsuperficiales generados por daños de impacto en estructuras aeronáuticas de materiales compuestos.
Descripción general
Comprobador de daños compuesto 35RDC

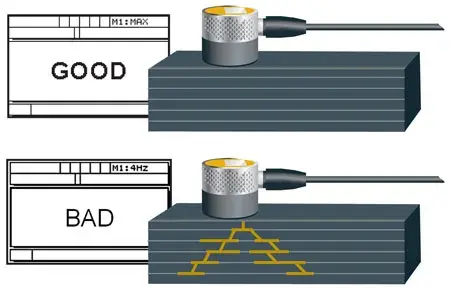

El 35RDC portátil es un sencillo instrumento ultrasónico con función Go/No-Go, diseñado para detectar defectos subsuperficiales causados por daños por impacto en estructuras de compuestos laminados sólidos para aeronaves. El 35RDC cuenta con una pantalla LCD retroiluminada que muestra la palabra GOOD (bueno) si no se detectan daños subsuperficiales, o la palabra BAD (malo) si los detecta. Utiliza un transductor ultrasónico que se puede colocar o escanear sobre la zona del material compuesto sospechosa de sufrir daños por impacto. Con un peso de tan solo 0,24 kg (8,5 oz) y un teclado simplificado, este robusto instrumento ultrasónico es fácil de usar y requiere una formación mínima.
Características
- Para uso en compuestos aeroespaciales con estructura laminada sólida
- Calibración sencilla con un solo botón
- Rango de espesor de 0,63 mm a 22,8 mm (0,025 pulg. a 0,900 pulg.)
- Lectura simple en pantalla de Bueno/Malo/Más allá de Cal
- Pantalla matricial retroiluminada con texto de ayuda para el usuario
- Funcionamiento con pilas AA
- Portátil, pesa sólo 0,24 kg (8,5 oz.)
- Función de apagado automático para ahorro de energía
- Batería de larga duración, 150 horas típicas
- Indicador de duración de la batería
Accesorios opcionales
USB/ADP-115: fuente de alimentación CA-115
USB/ADP-230: fuente de alimentación CA-230
*Todas las especificaciones están sujetas a cambios sin previo aviso.
Software de corrientes de Foucault multielementos
Potencia optimizada pero complejidad minimizada
Software MXE 3.0
A excepción de su capacidad para intercambiar electrónicamente los elementos, la tecnología de corrientes de Foucault multielementos (ECA) es esencialmente igual a la tecnología de corrientes de Foucault convencionales (ECT). La técnica de corrientes de Foucault multielementos es fácil de calibrar y operar. El nuevo software OmniScan MXE 3.0 ECA ha sido optimizado nuevamente para facilitar la transición desde un equipo por corrientes de Foucault convencionales (como el Nortec ® 500) y para ofrecer mayor accesibilidad a la potencia ECA.
Un solo canal ECT
32 canales simultáneos
Menú principal Nortec 500
Menú principal del nuevo software OmniScan 3.0
Seleccione el modelo justo para
su aplicación
Cada modelo de la serie OmniScan X4 maneja sondas que presentan un cierto número de elementos y cuyo fin es ofrecer diversas capacidades de enfoque para diferentes materiales y espesores. A continuación, proporcionamos los tipos de aplicaciones que los cuatro modelos cubren con un diestro desempeño. Contacte con nosotros o su representante Evident para obtener más detalles.
Folleto OmniScan™ X4 Flaw Detecto
Libro electrónico sobre el método de focalización

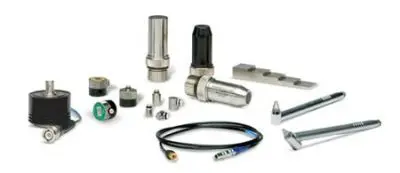

Transductores de precisión para medidores de espesor
