ZAPATAS DE FOCALIZACIÓN EN EJE PASIVO
Esta serie de suelas (zapatas) de focalización patentada ayuda a compensar la divergencia del haz en la dirección pasiva a fin de inspeccionar soldaduras circunferenciales de tuberías. El ancho más pequeño del haz permite el dimensionamiento de defectos más cortos en el eje de escaneo, favoreciendo así índices de rechazo más bajos e imágenes más nítidas.
Técnicas
La técnica de ultrasonido multielemento (Phased Array, PA)ofrece múltiples ángulos, tipos y desplazamientos de haces generados de forma electrónica. Con ello es posible adaptarse mejor a los diferentes tipos de soldaduras.
La técnica de ultrasonido convencional (UT)puede ser una alternativa al ultrasonido multielemento (Phased Array), cuando se requiere alta velocidad y el precio es un factor mucho más importante que la facilidad y flexibilidad de uso.
La técnica TOFDpuede ser usada sola para inspecciones rápidas y sencillas o como una técnica complementaria de impulso-eco (pulse-echo).

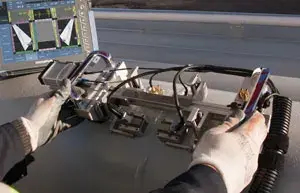

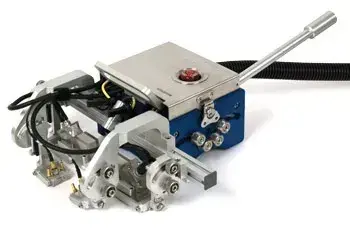

Al combinar las técnicas Phased Array y TOFD es posible obtener el mejor funcionamiento para las inspecciones de soldaduras de acero al carbono. Ambas técnicas se complementan para ofrecer excelentes representaciones, la mejor probabilidad de detección y la caracterización de defectos.
Aplicaciones

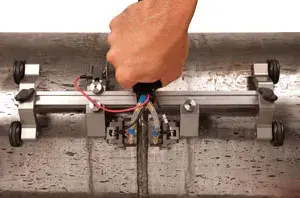

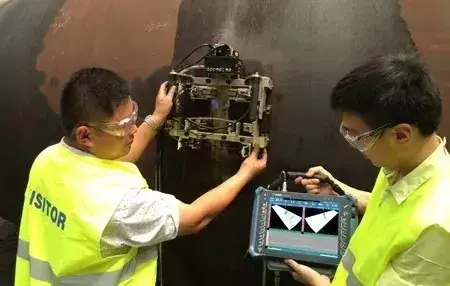

- Inspección de soldaduras en servicio

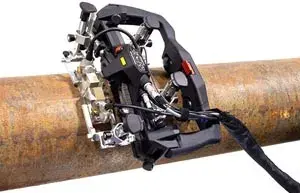

- Recipientes a presión y construcción de canalizaciones (tuberías)

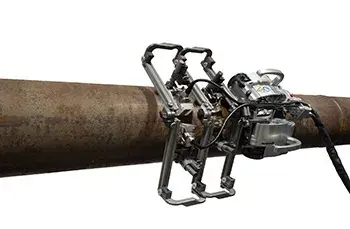

- Soldaduras en construcciones de canalizaciones (tuberías)
- Construcción de aerogeneradores

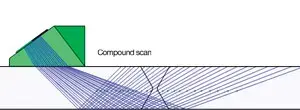

Escaneo compuesto

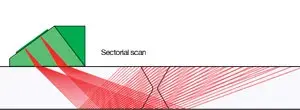

Un escaneo compuesto de un solo grupo ofrece una cobertura similar a dos escaneos sectoriales.
La actualización del software NDT SetupBuilder hoy ofrece la capacidad para efectuar haces de escaneo compuesto. Esta estrategia de inspección innovadora consiste en una combinación entre haces sectoriales y lineales, la cual brinda las siguientes ventajas:
- Probabilidad de detección más alta
- Inspección de materiales más gruesos
- Velocidad de inspección más alta
- Tiempos de configuración y calibración más cortos
- Análisis de datos mucho más rápidos

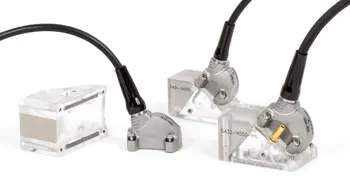

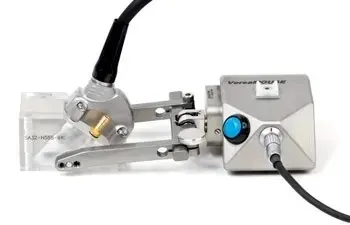

Series de sondas de ultrasonido multielemento (Phased Array) y suelas para inspeccionar soldaduras
Las sondas de ultrasonido multielemento (PA) A31 y A32 y las suelas presentan características únicas para proporcionar un alto rendimiento.
- Relación entre la señal y el ruido optimizada
- Estructura ergonómica
- Acoplamiento mejorado
- Compatibilidad con el escaneo compuesto

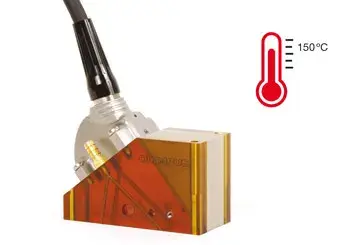

Inspección bajo condiciones de alta temperatura
Evident ofrece una opción de suela para inspecciones bajo condiciones de alta temperatura. Esta está disponible bajo pedido y es compatible con las nuevas sondas Phased Array A31 y A32 y el codificador Mini-Wheel de Evident. Esta opción permite la inspección de piezas que mantienen una temperatura superficial de hasta 150 °C.

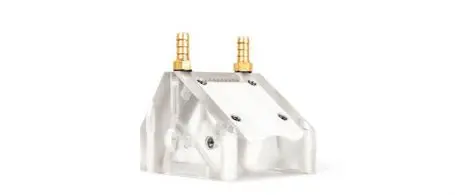

Suelas (zapatas) de focalización en eje pasivo (PAF)
La serie patentada de suelas (zapatas) de focalización en eje pasivo de Evident ayuda a compensar la divergencia del haz en la dirección pasiva a fin de inspeccionar soldaduras circunferenciales de tuberías. El ancho más pequeño del haz permite el dimensionamiento de defectos más cortos en el eje de escaneo, favoreciendo índices de rechazo más bajos. Asimismo, debido a que la energía de haz está enfocada, la relación de la señal-ruido (SNR) es mejorada, otorgando de esta manera imágenes de los defectos más nítidas.
