Zapatas para Haz Angular

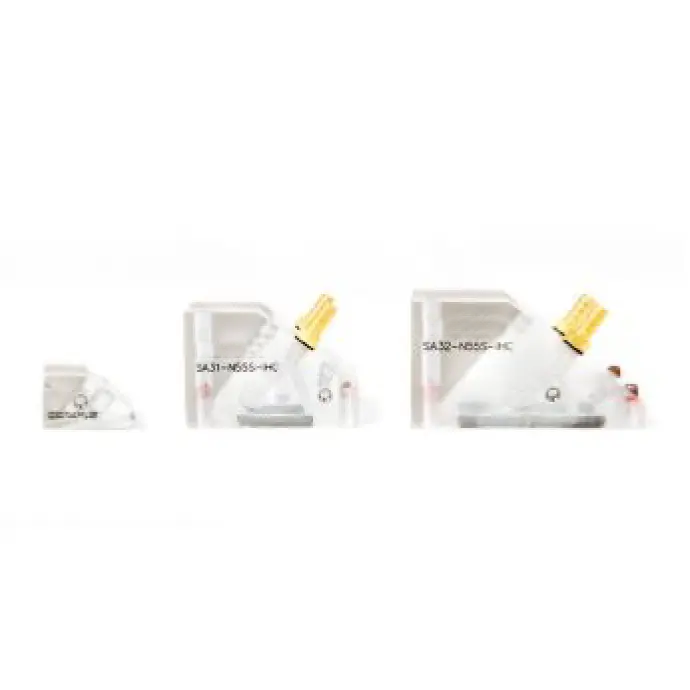

Las suelas (zapatas), dedicadas a sondas de haz angular, están disponibles en ángulos refractados estándar de 0°, 45°, 55° y 60° para inspecciones de haz angular de 30° a 70° mediante onda transversal (SW, siglas en inglés) u onda longitudinal (LW, siglas en inglés). Son suministradas con receptáculos de tornillos de acero inoxidable para asegurar un montaje firme entre las sondas y las suelas (zapatas). La opción de suelas (zapatas) IHC puede ser solicitada para mejorar la calidad de la inspección: irrigación; orificios de montaje, dedicados al soporte de suela (zapata) para operar con cualquier escáner de Olympus, y pines de carburo para incrementar la resistencia antidesgaste.

Solicitar cotización

Solicitar demostración

Ventajas

Disponibles con ángulo refractado de 0°, 45°, 55° y 60° en el acero para inspecciones con sondas de haces angulares de 30° a 70°, ondas transversales o longitudinales.
Receptáculos para tornillos de acero inoxidable que aseguran un montaje firme entre las sondas y las suelas (zapatas).
Escaneo electrónico lateral que reemplaza el movimiento de inclinación manual (con sondas [zapatas] laterales).
Opción de suelas (zapatas) IHC puede ser solicitada para mejorar la calidad de la inspección: irrigación; orificios de montaje, dedicados al soporte de suela (zapata) a fin de operar con cualquier escáner de Evident, y pines de carburo para incrementar la resistencia antidesgaste.
Suelas (zapatas) diseñadas para escaneos manuales y automatizados.
Posibilidad de solicitar suelas (zapatas) personalizadas con ángulos refractados particulares, formas específicas y contornos especiales.

Especificaciones y dimensiones de las suelas

N.º de pieza

Tipo de sonda

Ángulo de haz refractado nominal

(en el caso de aceros)

Barrido recomendado (°)

Orientación de la sonda

Dimensiones de la suela (mm)

Longitud

Ancho

Ancho*

Altura

SA00-0L	A00	OL 0°	De –30 a 30	Normal	16	12	N/A	12
SA00-N60S	A00	OT 60°	De 40 a 70	Normal	21	14	N/A	13
SA0-0L	A0	OL 0°	De –30 a 30	Normal	23	12	N/A	11
SA0-N60S	A0	OT 60°	De 40 a 70	Normal	32	18	N/A	21
SA1-0L	A1	OL 0°	De –30 a 30	Normal	29	30	30	20
SA1-N60S	A1	OT 60°	De 40 a 70	Normal	30	30	40	16
SA1-N60L	A1	OL 60°	De 40 a 70	Normal	28	30	40	21
SA2-0L	A2	OL 0°	De –30 a 30	Normal	65	30	40	20
SA2-N60L	A2	OL 60°	De 40 a 70	Normal	79	30	40	50
SA2-N55S	A2	OT 55°	De 40 a 70	Normal	69	30	40	43
SA3-0L	A3	OL 0°	De –30 a 30	Normal	38	37	50	20
SA3-N45S	A3	OT 45°	De 40 a 60	Normal	55	37	50	30
SA3-N45L	A3	OL 45°	De –30 a 60	Normal	55	37	50	49
SA3-N60S	A3	OT 60°	De 40 a 70	Normal	58	37	50	32
SA3-N60L	A3	OL 60°	De 40 a 70	Normal	53	37	50	40
SA4-0L	A4	OL 0°	De –30 a 30	Normal	59	47	55	20
SA4-N45S	A4	OT 45°	De 40 a 60	Normal	90	47	55	51
SA4-N45L	A4	OL 45°	De –30 a 60	Normal	88	47	55	85
SA4-N60S	A4	OT 60°	De 40 a 70	Normal	86	47	55	45
SA4-N60L	A4	OL 60°	De 40 a 70	Normal	83	47	55	68
SA5-0L	A5	OL 0°	De –30 a 30	Normal	38	45	55	20
SA5-N45S	A5	OT 45°	De 40 a 60	Normal	57	47	55	37
SA5-N60S	A5	OT 60°	De 40 a 70	Normal	46	43	55	25
SA5-N60L	A5	OL 60°	De 40 a 70	Normal	39	50	55	41
SA10-0L	A10	OL 0°	De –30 a 30	Normal	25	23	40	20
SA10-N55S	A10	OT 55°	De 40 a 70	Normal	23	23	40	14
SA10-N60L	A10	OL 60°	De 40 a 70	Normal	26	23	40	30
SA11-0L	A11	OL 0°	De –30 a 30	Normal	35	23	40	23
SA11-N55S	A11	OT 55°	De 40 a 70	Normal	41	23	40	29
SA11-N60L	A11	OL 60°	De 40 a 70	Normal	43	23	40	53
SA12-0L	A12	OL 0°	De –30 a 30	Normal	58	23	40	20
SA12-N55S	A12	OT 55°	De 40 a 70	Normal	73	45	40	45
SA12-N60L	A12	OL 60°	De 40 a 70	Normal	61	23	40	53
SA14-0L	A14	OL 0°	De –30 a 30	Normal	80	23	40	20
SA14-N55S	A14	OT 55°	De 40 a 70	Normal	96	23	40	49
SA15-N60S	A15	OL 60°	De 40 a 70	Normal	18	22	N/A	12
SA16-N55S	A16	OT 55°	De 40 a 70	Normal	85	31	40	44
SA31-0L	A31	OL 0°	De –30 a 30	Normal	40	30	40	20
SA31-N55S	A31	OT 55°	De 40 a 70	Normal	49	30	40	32
SA31-N60L	A31	OL 60°	De 40 a 70	Normal	39	30	40	31
SA32-0L	A32	OL 0°	De –30 a 30	Normal	50	30	40	20
SA32-N55S	A32	OT 55°	De 40 a 70	Normal	62	30	40	33
SA32-N60L	A32	OL 60°	De 40 a 70	Normal	56	30	40	43
SAWS1-N60S	AWS1	OT 60°	De 40 a 70	Normal	45	38	N/A	32
SAWS1-0L	AWS1	OL 0°	De –30 a 30	Normal	38	38	N/A	40
SNW1-0L	NW1	OL 0°	N/A	Normal	66	32	32	22
SNW1-0L-AQ25	NW1	OL 0°	N/A	Normal	71	40	40	37
SNW1-0L-AQ25-WR	NW1	OL 0°	N/A	Normal	93	40	40	39
SNW1-0L-IHC-C	NW1	OL 0°	N/A	Normal	66	32	32	22
SNW2-0L	NW2	OL 0°	N/A	Normal	26	32	32	22
SNW2-0L-AQ25	NW1	OL 0°	N/A	Normal	31	40	40	37
SNW2-0L-AQ25-WR	NW1	OL 0°	N/A	Normal	53	40	40	39
SNW3-0L	NW3	OL 0°	N/A	Normal	130	32	32	22
SNW3-0L-AQ25	NW1	OL 0°	N/A	Normal	135	40	40	37
SNW3-0L-AQ25-WR	NW1	OL 0°	N/A	Normal	157	40	40	39
SPWZ1-0L	PWZ1	OL 0°	De –30 a 30	Normal	75	30	40	20
SPWZ1-N55S	PWZ1	OT 55°	De 40 a 70	Normal	87	30	40	45
SPWZ3-0L	PWZ3	OL 0°	De –30 a 30	Normal	40	30	40	20
SPWZ3-N55S	PWZ3	OT 55°	De 40 a 70	Normal	65	30	40	38
SPWZ3-N60L	PWZ3	OL 60°	De 40 a 70	Normal	64	30	40	35

* Ancho de las suelas (zapatas) con la opción IHC (irrigación, orificios de montaje y pines de carburo)

Valores de curvatura estándar de la suela (zapata)

Diámetro externo del tubo

pulg.

Rango de curvatura

Mínimo

mm (pulg.)

Máximo

mm (pulg.)

Tipos de suela: SA1, SA2, SA3, SA4, SA5, SPWZ1, SPWZ3, SI1, SI2, SI3
2	45.7 (1.8)	50.8 (2)
2,25	50.8 (2)	57.1 (2.25)
2,5	57.1 (2.25)	63.5 (2.5)
3	63.5 (2.5)	76.2 (3)
3,25	76.2 (3)	82.5 (3.25)
3,5	82.5 (3.25)	88.9 (3.5)
4	88.9 (3.5)	101.6 (4)
4,5	101.6 (4)	114.3 (4.5)
5	114.3 (4.5)	127.0 (5)
6	127.0 (5)	152.4 (6)
7	152.4 (6)	177.8 (7)
8	177.8 (7)	203.2 (8)
10	203.2 (8)	254.0 (10)
12	254.0 (10)	304.8 (12)
16	304.8 (12)	406.4 (16)
22	406.4 (16)	555.8 (22)
30	558.8 (22)	762.0 (30)
Plano	762.0 (30)	hasta plano
*Tipos de suela: SA10, SA11, SA12, SA14, SA31, SA32*
2,375	50.8 (2)	60.3 (2.375)
2,875	60.3 (2.375)	73.0 (2.875)
3,5	73.0 (2.875)	88.9 (3.5)
4	88.9 (3.5)	101.6 (4)
4,5	101.6 (4)	114.3 (4.5)
5,563	114.3 (4.5)	141.3 (5.563)
6,625	141.3 (5.563)	168.3 (6.625)
8,625	168.3 (6.625)	219.0 (8.625)
10,75	219.0 (8.625)	273.0 (10.75)
12,75	273.0 (10.75)	323.8 (12.75)
16	323.8 (12.75)	406.4 (16)
24	406.4 (16)	609.6 (24)
Plano	609.6 (24)	hasta plano
Tipos de suela: ST y SPE
2	44.4 (1.75)	50.8 (2)
2,25	50.8 (2)	51.7 (2.25)
2,5	57.1 (2.25)	63.5 (2.5)
3	63.5 (2.5)	76.2 (3)
3,5	76.2 (3)	88.9 (3.5)
4	88.9 (3.5)	101.6 (4)
5	101.6 (4)	127.0 (5)
6	127.0 (5)	152.4 (6)
8	152.4 (6)	203.2 (8)
12	203.2 (8)	304.8 (12)
16	304.8 (12)	406.4 (16)
22	406.4 (16)	558.8 (22)
Plano	555.8 (22)	hasta plano

* Con medidas inferiores a los 10 cm (4 pulg.), IHC es integrado en el Rexolite y las suelas no son compatibles con los anillos IHC. Las suelas planas pueden usarse en inspecciones de tubos cuyo diámetro externo es superior a los 32,40 cm (12,75 pulg.).

Opciones

Parámetros de desplazamiento de la suela (zapata)

Información para encontrar los parámetros de suela (zapata)

Encuentre la suela (zapata) apropiada en la base de datos de suelas (zapatas) del OmniScan o TomoView. Los parámetros se definen automáticamente al seleccionar el modelo de la suela (zapata).
Si la suela (zapata) no se encuentra en la base de datos, descargue la más reciente en la sección Servicios y asistencia de nuestro sitio web.
Introduzca manualmente los parámetros que se encuentran en la Ficha de especificaciones técnicas incluida con la suela (zapata).
Contacte con un representante local de ventas.

Convenciones de curvatura de suela (zapata)

Parámetros de la suela (zapata) para el OmniScan
X	Desplazamiento primario
Y	Desplazamiento secundario (0 si la sonda está centrada)
Z	Altura
Parámetros de la suela (zapata) para el TomoView
XT	Desplazamiento del centro del primer elemento sobre el eje primario (mm)
Y	Desplazamiento del centro del primer elemento sobre el eje secundario (mm) [medido desde el lado de la suela]
Z	Altura hasta el centro del primer elemento (mm)
