Soluciones END / Transductores por arreglo de fases

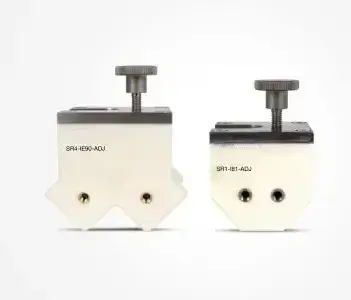

Zapatas de Inmersión para Transductores Convexos
Las suelas (zapatas) angulares de inmersión, dedicadas a las sondas curvas de ultrasonido multielemento, están disponibles con radios y ángulos específicos, o también con radios ajustables para adaptarse a varios componentes que deben ser inspeccionados. Las suelas (zapatas) están diseñadas para efectuar escaneos manuales y alojar un codificador Mini-Wheel.
Ventajas
- Disponible en radios y ángulos específicos, como también con radios ajustables para adaptarse a varios componentes que requieren inspección.
- Suelas (zapatas) diseñadas para escaneos manuales.
- Diseño compatible con el codificador Mini-Wheel.
Especificaciones
N.º de pieza | N.º de referencia | Tipo de sonda | Ángulo de la pieza bajo ensayo (°) | Radio (mm) | Tipo de inspección |
|---|---|---|---|---|---|
SR1-I81-ADJ | U8720659 | R1 | 81 | De 4 a 14 | D. I. |
SR1-I90-ADJ | U8720638 | R1 | 90 | De 3 a 14 | D. I. |
SR1-I98-ADJ | U8720660 | R1 | 98 | De 3 a 13 | D. I. |
SR4-IE90-ADJ | U8720608 | R4 | 90 | De 3 a 20 | D.E./D.I. |
