Transductores para espacios pequeños

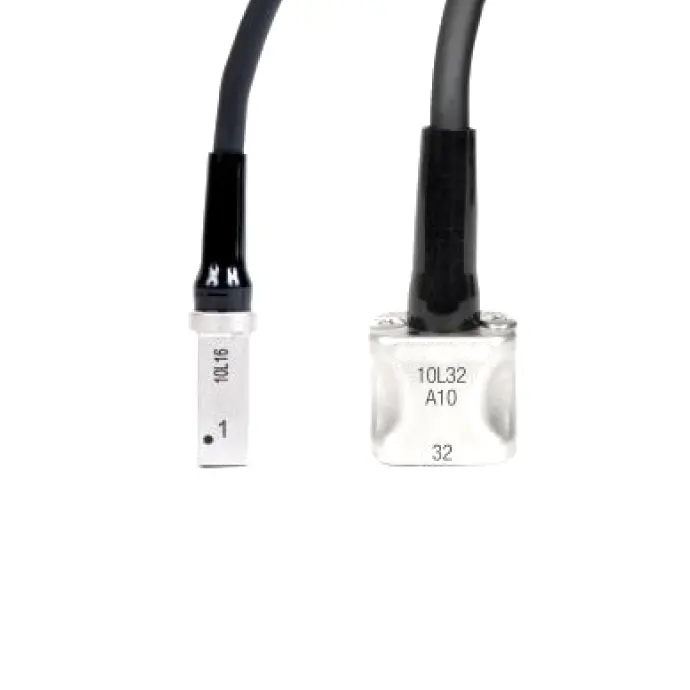

Los transductores para espacios reducidos permiten el acceso a áreas reducidas (los transductores ocupa un espacio de 8 × 8 mm). Para estas aplicaciones existe una suela (zapata) de diseño especial de pequeña dimensión. Conector de cable con salida potencial por la parte lateral o superior de estas sondas.
Ventajas
- Acceso a áreas de espacio limitado: la sonda A00 tiene una superficie de contacto de 8 × 8 mm
- Conector de cable con salida potencial por la parte lateral o superior
(sólo A0). - Suela (zapata) de diseño especial para pequeños espacios
- La sonda 10L16-A00 se utiliza para aplicaciones de marcado aeroespacial.
Especificaciones y dimensiones de las sondas
| N.º de pieza | N.º de referencia | Frecuencia (MHz) | Cantidad de elementos | Paso [Pitch] (mm) | Apertura activa (mm) | Elevación (mm) | Dimensiones externas en mm (pulg.)
|
| 10L16-A00 | U8330145 | 10.0 | 16 | 0.31 | 5.0 | 5.0 | 8 (0.31) | 8 (0.31) | 23 (0.91) |
| 5L10-A0-SIDE | U8330080 | 5.0 | 10 | 0.60 | 6.0 | 6.0 | 13 (0.51) | 10 (0.39) | 23 (0.91) |
| 5L10-A0-TOP | U8330075 | 5.0 | 10 | 0.60 | 6.0 | 6.0 | 13 (0.51) | 10 (0.39) | 23 (0.91) |
| 10L10-A0-SIDE | U8330110 | 10.0 | 10 | 0.60 | 6.0 | 6.0 | 13 (0.51) | 10 (0.39) | 23 (0.91) |
| 10L10-A0-TOP | U8330111 | 10.0 | 10 | 0.60 | 6.0 | 6.0 | 13 (0.51) | 10 (0.39) | 23 (0.91) |
| 7.5CCEV35-A15 | U8330826 | 7.5 | 16 | 0.50 | 8.0 | 10.0 | 26 (1.02) | 22 (0.87) | 9.7 (0.38) |
| Estas sondas son suministradas con un conector OmniScan® y un cable de 2,5 m (8,2 pies). También, pueden ser adaptadas a otros conectores y longitudes de cable específicos. |
