Soluciones END / Transductores por arreglo de fases
Transductores duales Array para Soldadura
Ventajas de las sondas Dual Linear Array™ y Dual Matrix Array™
- Capacidad de emisión y recepción de ondas longitudinales en materiales granulares
- Penetración incrementada en aceros inoxidables, que comprenden estructuras austeníticas, aleaciones resistentes a la corrosión y soldaduras por difusión
- Excelente relación entre la señal y el ruido
- Frecuencias más elevadas y elementos más pequeños que proporcionan ventajas en las aplicaciones destinadas a la detección de defectos diminutos

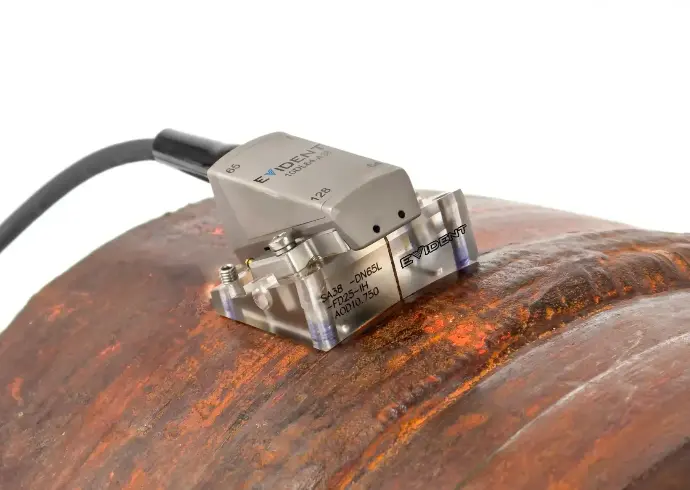

Sondas Dual Linear Array (DLA) A28 y A38
- Sondas de alta frecuencia (hasta 10 MHz) para aplicaciones con requisitos de alta sensibilidad (como el HTHA, daño por fluencia, agrietamiento inducido por hidrógeno orientado a la tensión [SOHIC])
- Matrices duales de 32 (A28) o 64 (A38) pequeños elementos que ofrecen amplia cobertura a través de una pequeña estructura
- Serie de suelas/zapatas para adaptarse a diámetros externos de tuberías de 4,5 pulg. [114,3 mm] o superiores
- Disponibilidad de una serie de suelas/zapatas con ángulo de tejado/techo que permiten una focalización pasiva en profundidades de 4 mm a 95 mm (de 0,16 pulg. a 3,74 pulg.)
- Compatibilidad con el soporte universal y los escáneres ChainSCANNER™, VersaMOUSE, HSMT-Compact, HSMT-Flex, AxSEAM™, WeldROVER™, MapROVER y SteerROVER

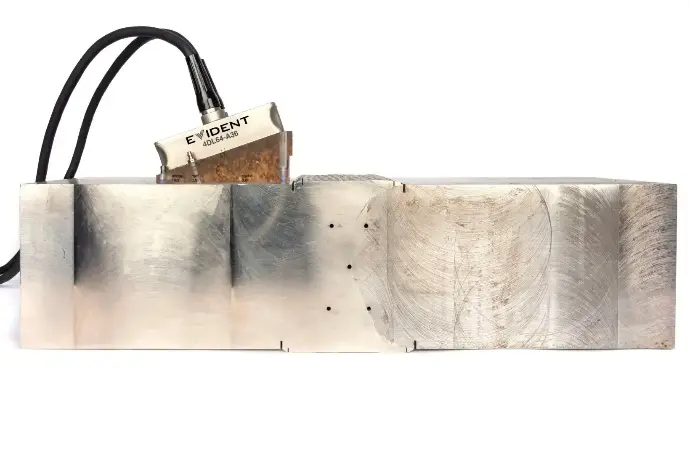

Sondas Dual Linear Array (DLA) A26 y A36
Aplicaciones en soldaduras de acero inoxidable (materiales austeníticos, soldaduras de metales disímiles, revestimientos, etc.)Tuberías gruesas (de 40 mm a 80 mm [de 1,6 pulg. a 3,1 pulg.]) con la sonda lineal dual de 32 elementos A26Tuberías extragruesas (de 80 mm [3,1 pulg.] a más) con la sonda lineal de 64 elementos A36Serie de suelas/zapatas para adaptarse a diámetros externos de tuberías superiores a 8,625 pulg. [219 mm]Compatibilidad con el soporte universal y los escáneres ChainSCANNER y VersaMOUSE
Sonda Dual Matrix Array de 32 elementos (16 × 2) A27
- Aplicaciones en soldaduras de acero inoxidable (materiales austeníticos, soldaduras de metales disímiles, revestimientos, etc.)
- Espesores de tubería de rango medio
- Serie de suelas/zapatas para adaptarse a diámetros externos de tuberías de 4,5 pulg. [114,3 mm] o superiores
- Compatibilidad con el soporte universal y los escáneres ChainSCANNER y VersaMOUSE

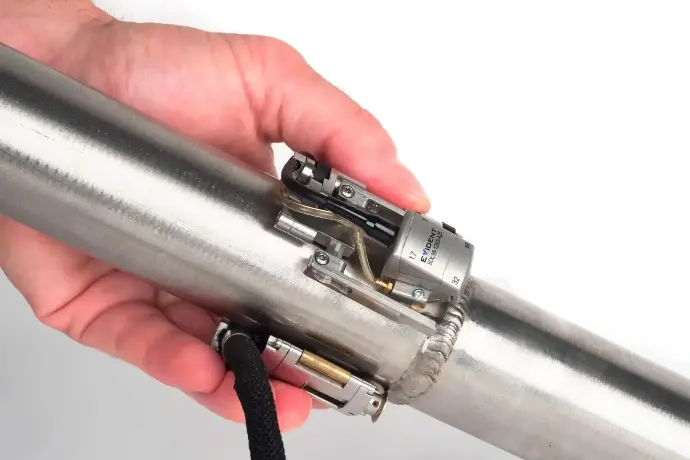

Sonda Dual Linear Array de 16 elementos A25
Aplicaciones en soldaduras de acero inoxidable (materiales austeníticos, soldaduras de metales disímiles, revestimientos, etc.)Tubería de pared delgada (profundidad focal pasiva de aprox. 6 mm [0,23 pulg.])Serie de suelas/zapatas para adaptarse a diámetros externos de tuberías de 1 pulg. a 4,5 pulg. [de 25,4 mm a 114,3 mm] o superioresCompatible con el escáner COBRA
