Soluciones END / Transductores por arreglo de fases

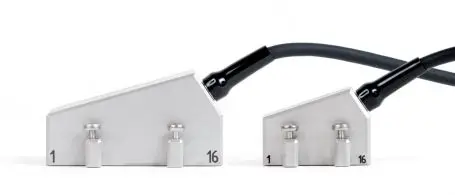

Transductores de Penetración Profunda

Las sondas de penetración profunda son compatibles con una amplia selección de suelas (zapatas) para adaptarse a cualquier aplicación de haz angular. Estas sondas están destinadas a aplicaciones que requieren una profunda penetración, como en el caso de las inspecciones de láminas y soldaduras gruesas, materiales forjados, con altos niveles de ruido y granulares.


Solicitar cotización

Solicitar demostración






Ventajas

​

  • Elevación extra amplia destinada a aumentar la energía ultrasónica
  • Disponibilidad en diferentes frecuencias, según sus necesidades para una definición más alta o penetración más profunda
  • Disponibilidad con un recuento de elementos más elevado (A33) para técnicas avanzadas, como el escaneo por TFM, PCI o compuesto.

​

Aplicaciones típicas

​

Sondas A3, A4, A5 y A33

Aplicaciones de inspección con penetración profunda

  • Placas y soldaduras de gran espesor
  • Forja
  • Materiales ruidosos o granulares

​

Especificaciones y dimensiones de las sondas


N.º de piezaFrecuencia
(MHz)		Número de elementosPaso
(mm)		Activo
Apertura (mm)		Elevación (mm)Dimensiones externas en
(mm) [pulg.]
LongitudAnchoAltura
3.5L16-A33,5161,6025,616,036 (1.41)36 (1.41)25 (0.98)
5L16-A35,0161,2019,212,036 (1.41)36 (1.41)25 (0.98)
1.5L16-A41,5162,8044,826,057 (2.25)46 (1.80)30 (1.19)
2.25L16-A42,25162,0032,020,057 (2.25)46 (1.80)30 (1.19)
2.25L32-A52,25320,7524,024,029 (1.15)43 (1.67)24 (0.96)
5L32-A55,0320,6019,220,029 (1.15)43 (1.67)24 (0.96)
3.5L32-A333,5321322440 (1.58)45 (1.77)35 (1.38)
5L64-A335640,5322440 (1.58)45 (1.77)35 (1.38)

Estas sondas son suministradas con un conector OmniScan™ y un cable de 2,5 m (8,2 pies). También, pueden ser adaptadas a otros conectores y longitudes de cable específicos.
