Soluciones END/ Transductores de ultrasonido convencional
TRANSDUCTORES DE ONDAS DE CORTE A INCIDENCIA NORMAL

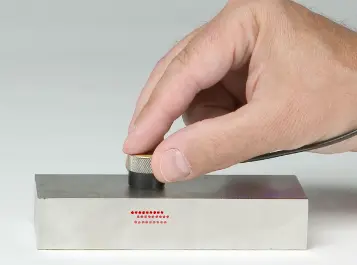

Las sondas monoelemento de contacto a onda transversal de incidencia normal emiten ondas transversales en la pieza bajo ensayo sin usar la conversión de modo de onda refractada.
Se recomienda el uso de nuestro acoplante de para onda transversal (SWC) para fines de ensayo generales.
Ventajas:
- Generar ondas de corte que se propagan perpendicularmente a la superficie de prueba.
- Para facilitar la alineación, la dirección de la polarización de la onda transversal está nominalmente alineada con el conector en ángulo recto.
- La relación entre los componentes de onda longitudinal y transversal generalmente es inferior a -30 dB.
Aplicaciones:
- Mediciones de velocidad de onda transversal
- Cálculo del módulo de elasticidad de Young y del módulo de corte (ver Notas técnicas, página 46)
- Caracterización de la estructura del grano del material.
Serie de contacto directo
La placa de desgaste WC-5 aumenta la durabilidad y la resistencia al desgaste
Disponible en cajas estándar y de punta de dedo
Caja de acero inoxidable 303
Frequency | Nominal Element Size | VIDEOSCAN |
|---|
(MHz) | In. | mm | Part / Item No. |
0.1 | 1 | 25 | V1548\U8403067 |
0.25 | 1 | 25 | V150-RB\U8403055 V150-RM \U8403056 |
0.5 | 1 | 25 | V151-RB \U8403058 V151-RM \U8403059 |
1 | 0.5 | 13 | V153RB\U8403064 V153RM\U8403065 |
1 | 1 | 25 | V152-RB\U8403061 V152-RM\U8403062 |
2.25 | 0.5 | 13 | V154-RM\U8403069 V154-RB\U8403068 |
5 | 0.125 | 3 | V157-RM\U8403075 |
5 | 0.25 | 6 | V156-RM\U8403074 |
5 | 0.5 | 13 | V155-RB/U8403071 V155-RM\U8403072 |
Serie de líneas de retardo
- La línea de retardo integrada permite realizar mediciones a frecuencias más altas.
- La línea de retardo de sílice fundida minimiza la atenuación y proporciona protección física al elemento de cristal.
Frequency | Nominal Element Size | Delay | Transducer Part Numbers |
MHz | inches | mm | µsec |
5.0 | 0.25 | 6 | 7 | V220-BA-RM |
10 | 0.25 | 6 | 7 | V221-BA-RM |
20 | 0.25 | 6 | 7 | V222-BA-RM |
20 | 0.25 | 6 | 7 | V222-BB-RM |
20 | 0.25 | 6 | 4 | V222-BC-RM |
