Transductores de inmersión especiales
Las suelas de inmersión son compatibles con una variedad de sondas para llevar a cabo diversas aplicaciones específicas, como la medición del espesor de paredes, la inspección de láminas de aluminio, o la detección de defectos por ultrasonido multielemento (Phased Array). Este grupo contiene los siguientes tipos de sondas: carcasa de escaneo lateral, brocha, estilo i-R y XMS.
Sondas de inmersión para escaneo lateral
- Idónea para medir espesores de pared en tuberías cuyo acceso al diámetro exterior es limitado.
- Diámetro exterior pequeño que permite una mayor accesibilidad en espacios reducidos en comparación con las sondas de inmersión estándar dotadas de espejos reflectores.
- Punto de salida acústico ubicado en un ángulo de 90° con respecto al conector recto Microdot ® .
- Hay extensiones de sonda disponibles, como la F211 para extender el diseño estándar.
N.º de pieza | Frec. | Dimensión del elemento nominal | Focalización | |
|---|---|---|---|---|
- | MHz | pulg. | mm | pulg. |
V3591 | 10 | 0,125 | 3 | Límite óptico de enfoque (OLF) 0,50 |
V3343 | 20 | 0,125 | 3 | Límite óptico de enfoque (OLF) 0,50 |
Nota: Todas las sondas de inmersión para escaneo lateral mencionadas anteriormente poseen conectores rectos Microdot.
Sonda extraminiatura (XMS)
La sonda XMS de 10 MHz es extremadamente pequeña y se dota de una carcasa de 3 mm (0,118") de diámetro por 3 mm (0,118") de largo. Esta sonda es ideal para áreas de acceso extremadamente estrecho o para detectar fallas mediante el uso de una matriz multielemento. El montaje de la sonda cuenta con un conector especial que establece la conexión con el cable encapsulado de 1 m (38") de longitud. También, se le puede instalar un adaptador para conectarse a la mayoría de los equipos ultrasónicos comerciales.
Frecuencia | Dimensión del elemento nominal | N.º de pieza | Adaptador incluido | |
|---|---|---|---|---|
MHz | pulg. | mm | - | - |
10 | 0,080 | 2 | XMS-310-B | BNC |
10 | 0,080 | 2 | XMS-310-L | LEMO® 01 |
Carcasas de estilo iR
Los diámetros de elementos de 0,50 pulgadas (10 mm) en carcasas rectangulares de 0,75 pulgadas (19 mm) x 0,75 pulgadas (19 mm) están disponibles con montaje lateral (ángulo de 90°), conectores UHF y carcasas de acero inoxidable 303.
Sondas de inmersión para escaneo lateral
- Idónea para medir espesores de pared en tuberías cuyo acceso al diámetro exterior es limitado.
- Diámetro exterior pequeño que permite una mayor accesibilidad en espacios reducidos en comparación con las sondas de inmersión estándar dotadas de espejos reflectores.
- Punto de salida acústico ubicado en un ángulo de 90° con respecto al conector recto Microdot ® .
- Hay extensiones de sonda disponibles, como la F211 para extender el diseño estándar.
N.º de pieza | Frec. | Dimensión del elemento nominal | Focalización | |
|---|---|---|---|---|
- | MHz | pulg. | mm | pulg. |
V3591 | 10 | 0,125 | 3 | Límite óptico de enfoque (OLF) 0,50 |
V3343 | 20 | 0,125 | 3 | Límite óptico de enfoque (OLF) 0,50 |
Nota: Todas las sondas de inmersión para escaneo lateral mencionadas anteriormente poseen conectores rectos Microdot.
Carcasa de estilo brocha
Accuscan Paintbrush (carcasa estilo brocha)
- Índice de escaneo grande idóneo para inspecciones en placas de aluminio o acero.
- Se mantiene una uniformidad en la sensibilidad superior a ± 1,5 dB en la parte frontal de la sonda; también se controlan los picos de sensibilidad en los bordes/flancos.
Dimensiones de sonda (en pulgadas)
| Dimensión del elemento nominal | (A) | (B) | (C) |
| 2,00 x 0,25 | 0,82 | 0,75 | 2,50 |
| 1,50 x 0,25 | 0,82 | 0,75 | 2,00 |
En el caso de sondas de 7,5 MHz y 10 MHz, la altura de la carcasa (A) es de 0,62".
| Frecuencia (MHz) | Tamaño nominal del elemento | ACCUSCAN-S | |
| pulgadas | mm | ||
| 2.25 | 2.00 x 0.25 | 51 x 6 | A340S-SU |
Sonda extraminiatura (XMS)

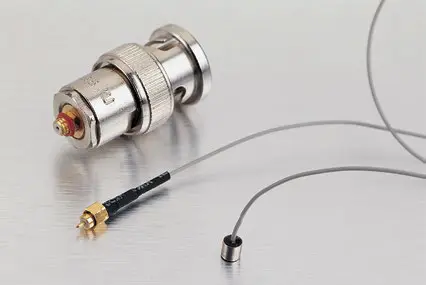

La sonda XMS de 10 MHz es extremadamente pequeña y se dota de una carcasa de 3 mm (0,118") de diámetro por 3 mm (0,118") de largo. Esta sonda es ideal para áreas de acceso extremadamente estrecho o para detectar fallas mediante el uso de una matriz multielemento. El montaje de la sonda cuenta con un conector especial que establece la conexión con el cable encapsulado de 1 m (38") de longitud. También, se le puede instalar un adaptador para conectarse a la mayoría de los equipos ultrasónicos comerciales.
Sonda XMS
Frecuencia | Dimensión del elemento nominal | N.º de pieza | Adaptador incluido | |
|---|---|---|---|---|
MHz | pulg. | mm | - | - |
10 | 0,080 | 2 | XMS-310-B | BNC |
10 | 0,080 | 2 | XMS-310-L | LEMO® 01 |
Carcasas de estilo iR
Los diámetros de elementos de 0,50 pulgadas (10 mm) en carcasas rectangulares de 0,75 pulgadas (19 mm) x 0,75 pulgadas (19 mm) están disponibles con montaje lateral (ángulo de 90°), conectores UHF y carcasas de acero inoxidable 303.
