Transductores por arreglo de fases/
TRANSDUCTORES DE INMERSIÓN

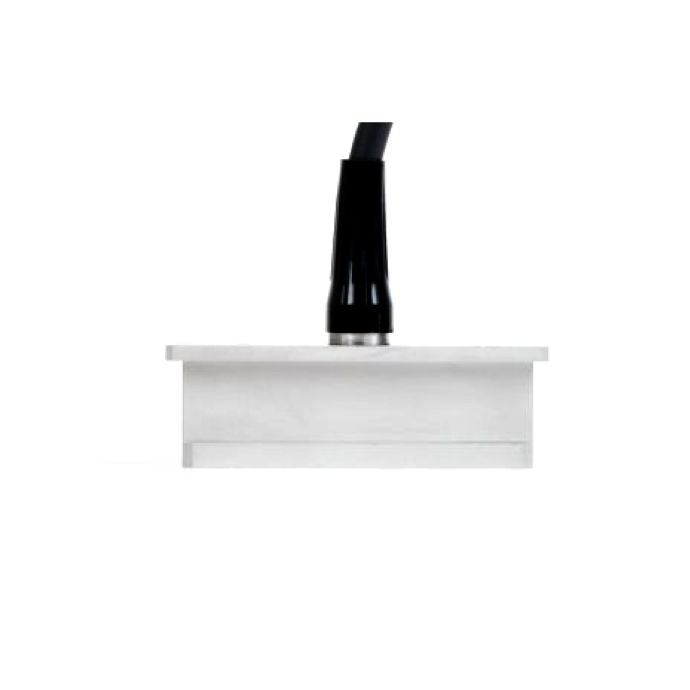

Las sondas de inmersión están desarrolladas para emplearlas con una suela, dotada de una cámara de agua, o en un tanque de inmersión, en el cual la pieza bajo ensayo está parcial o completamente sumergida. Hay sondas de onda longitudinal que pueden ser configuradas para inspecciones de onda transversal refractada usando la suela (zapata) de Rexolite.
Ventajas
- Impedancia acústica similar al agua
- Diseño que favorece el enganche a suelas (zapatas) con cámara de agua para facilitar el acoplamiento en varias superficies y para regular el curso del agua, en situaciones en las cuales es imposible sumergir la pieza bajo ensayo.
- Escaneo lineal que permite una cobertura de 30 mm a 90 mm en una línea, con una precisión muy alta.
- Carcasa de acero inoxidable resistente a la corrosión.
- Impermeabilidad garantizada hasta una profundidad de 1 m (3,28 pies) bajo el agua.
Aplicaciones típicas
- Inspección de placas finas o tubos delgados (acero, aluminio y otros materiales).
- Inspección de materiales compuestos para detectar desprendimientos, pérdida de adhesión, etc.
- Mediciones de espesor en línea
- Escaneos automatizados
Descripción
Las sondas de inmersión están desarrolladas para emplearlas con una suela, dotada de una cámara de agua, o en un tanque de inmersión, en el cual la pieza bajo ensayo está sumergida de forma completa o parcial. Hay sondas de onda longitudinal que pueden ser configuradas para inspecciones de onda transversal refractada usando la suela (zapata) de Rexolite.
Ventajas
- Impedancia acústica similar al agua
- Diseño que favorece el enganche a suelas (zapatas) con cámara de agua para facilitar el acoplamiento en varias superficies y para regular el curso del agua, en situaciones en las cuales es imposible sumergir la pieza bajo ensayo.
- Escaneo lineal que permite una cobertura de 30 mm a 90 mm en una línea, con una precisión muy alta.
- Carcasa de acero inoxidable resistente a la corrosión.
- Impermeabilidad garantizada hasta una profundidad de 1 m (3,28 pies) bajo el agua.
Aplicaciones típicas
- Inspección de placas finas o tubos delgados (acero, aluminio y otros materiales).
- Inspección de materiales compuestos para detectar desprendimientos, pérdida de adhesión, etc.
- Mediciones de espesor en línea
- Escaneos automatizados.
Especificaciones y dimensiones de las sondas
N.º de pieza | N.º de referencia | Frecuencia (MHz) | Cantidad de elementos | Paso [Pitch] (mm) | Apertura activa (mm) | Elevación (mm) | Dimensiones externasmm (pulg.) | ||
|---|---|---|---|---|---|---|---|---|---|
Longitud | Ancho | Altura | |||||||
5L64-I1 | U8330323 | 5,0 | 64 | 0,60 | 38,4 | 10,0 | 50 (1.97) | 19 (0.75) | 25 (0.98) |
10L64-I1 | U8330012 | 10,0 | 64 | 0,50 | 32,0 | 7,0 | 50 (1.97) | 19 (0.75) | 25 (0.98) |
5L128-I2 | U8330031 | 5,0 | 128 | 0,60 | 76,8 | 10,0 | 83 (3.27) | 21 (0.83) | 35 (1.38) |
10L128-I2 | U8330004 | 10,0 | 128 | 0,50 | 64,0 | 7,0 | 83 (3.27) | 21 (0.83) | 35 (1.38) |
2.25L128-I3 | U8330351 | 2,25 | 128 | 0,75 | 96,0 | 12,0 | 102 (4.02) | 21 (0.83) | 35 (1.38) |
5L128-I3 | U8330379 | 5,0 | 128 | 0,75 | 96,0 | 10,0 | 102 (4.02) | 21 (0.83) | 35 (1.38) |
7.5L60-I4 | U8330955 | 7,5 | 64 | 1,0 | 64,0 | 7,0 | 73 (2.87) | 24 (0.94) | 25 (0.98) |
Estas sondas son suministradas con un conector OmniScan® y un cable de 2,5 m (8,2 pies). También, pueden ser adaptadas a otros conectores y longitudes de cable específicos.
