Soluciones END /  Transductores de ultrasonido covencional


Transductores

de inmersión

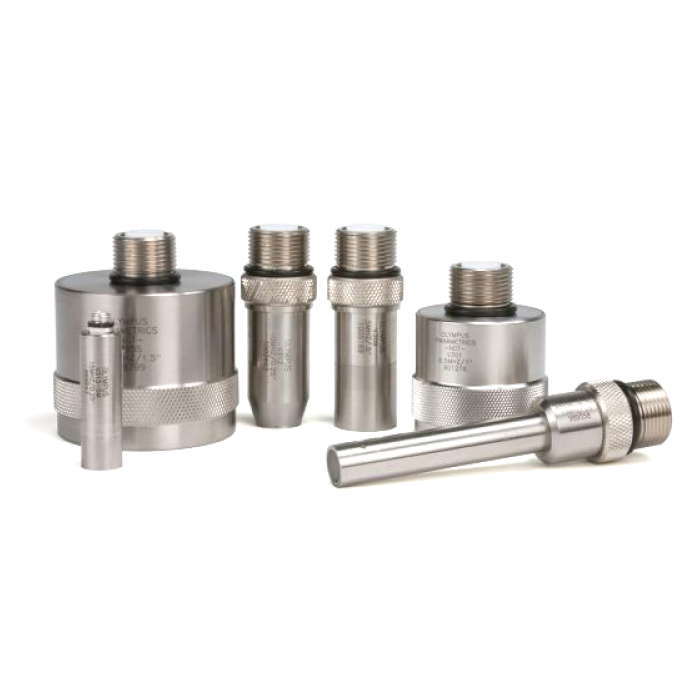

Un transductor de inmersión es una sonda monoelemento de onda longitudinal con una capa de cuarto de longitud de onda que corresponde acústicamente al agua. Los transductores de inmersión están diseñadas específicamente para emitir ultrasonidos en aplicaciones cuyas piezas bajo ensayo están sumergidas en agua de forma parcial o completa, lo que permite una técnica de acoplamiento uniforme e instantáneo para la exploración rápida de las piezas. Es posible agregar lentes de focalización para aumentar la sensibilidad y el rendimiento de la sonda en un área concreta de una pieza. Los transductores de inmersión pueden focalizarse de forma esférica o cilíndrica, conforme a la solicitud, dentro del rango focal permitido para una frecuencia y un tamaño de elemento determinados.

Solicitar cotización

Solicitar demostración






Ventajas

​

  • La técnica de inmersión proporciona un medio de acoplamiento uniforme.
  • El nivel de correspondencia de longitud de onda de cuarto de longitud de onda aumenta la generación de energía acústica.
  • Estructura (carcasa) de acero inoxidable 303 resistente a la corrosión con conectores de latón cromado.
  • Blindaje electromagnético (RF) patentado para mejorar las características de la relación señal-ruido en aplicaciones críticas.

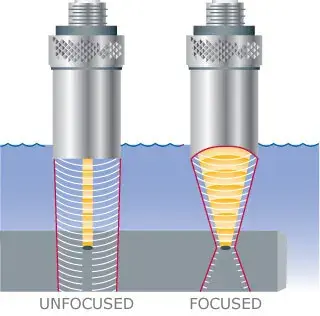

  • Todas las sondas de inmersión, excepto la de estilo lapicero óptico, pueden enfocarse de forma esférica (puntual) o cilíndrica (línea). Consulte las notas técnicas.
  • La longitud de focalización especificada por el cliente concentra el haz acústico para aumentar la sensibilidad a los reflectores pequeños.

​

​



Aplicaciones


  • Escaneos automatizados
  • Medición del espesor en líneas de producción
  • Detección de defectos/fallas a alta velocidad en tuberías, barras, tubos, placas y otros componentes similares
  • Procesamiento de imágenes basadas en el tiempo de vuelo y amplitud
  • Análisis de transmisión directa
  • Análisis de materiales y mediciones de velocidad

Nota relativas al uso:

Las sondas no deben superar períodos de sumersión de ocho horas. Asimismo, deben trascurrir 16 horas de secado para garantizar la vida útil de la unidad.

Carcasa (estructura) de diámetro extenso

  • Diámetros de elementos extensos que incrementan la longitud de campo cercano, lo que permite longitudes de focalización más extensas.
  • Diámetros más extensos que permiten incrementar el índice de escaneo.
  • Diseños destinados a elementos de gran diámetro y baja frecuencia, y disponibles para aplicaciones difíciles.

Dimensiones de sonda (en pulgadas)


Dimensión del elemento nominal(A)(B)(C)
1,50;1,75;1,811,50
1,1251,38;1,44;1,25
1,001,251,31;1,25
0,751,001,06;1,25


Carcasas de estilo I-4, 1-7 y i-8

Existen varios tamaños de elementos y carcasas disponibles con conectores UHF rectos y carcasas de acero inoxidable 303.

Dimensiones de sonda


Diámetro de elemento (pulgadas)AB
0,751,00;1,375
0.50, 0.6250,7481,375
1.00, 1.1251,25;1,375


Frequency
(MHz)		Nominal Element SizeACCUSCAN-SCENTRASCANPower SeriesResolution SeriesVIDEOSCAN
in.mmNum. Item / ParteNum. Item / ParteNum. Item / ParteNum. Item / ParteNum. Item / Parte
0.50.7519

I7-0012-P-SU

\

U8517150

V318-SU

\

U8423038

0.5125

A301S-SU

\

U8421001

V301-SU

\

U8423001

0.51.12529

A391S-SU

\

U8421056

V391-SU

\

U8423073

0.51.539

A389S-SU

\

U8421055

V389-SU

\

U8423071

10.7519

A314S-SU

\

U8421029

V314-SU

\

U8423029

1125

C302-SU

\

U8422001

V302-SU

\

U8423003

11.12529

A394S-SU

\

U8421058

V394-SU

\

U8423075

11.539

A392S-SU

\

U8421057

V392-SU

\

U8423074

2.250.7519

A305S-SU

\

U8421007

C305-SU

\

U8422003

I7-0212-R-SU

\

U8517156

V305-SU

\

U8423007

2.25125

A304S-SU

\

U8421006

C304-SU

\

U8422002

V304-SU

\

U8423006

2.251.539

A395S-SU

\

U8421059

V395-SU

\

U8423076

3.50.7519

A381S-SU

\

U8421051

C381-SU

\

U8422018

V381-SU

\

U8423063

3.5125

A380S-SU

\

U8421050

C380-SU

\

U8422017

V380-SU

\

U8423061

50.7519

A308S-SU

\

U8421011

C308-SU

\

U8422007

I7-0512-R-SU

\

U8517165

V308-SU

\

U8423012

5125

A307S-SU

\

U8421010

V307-SU

\

U8423010

7.50.7519

A321S-SU

\

U8421036

V321-SU

\

U8423043

100.7519

A315S-SU

\

U8421030

V315-SU

\

U8423030

10125

V322-SU

\

U8423044


Carcasa estándar


Carcasa (estructura) moleteada con conector recto UHF (SU).Póngase en contacto con nosotros para conocer el diseño de carcasa (estructura) no moleteada y la disponibilidad de otros estilos de conectores.Frecuencias que van desde 1.0 a 25 Mhz.

Carcasa de estilo i-3


Los diámetros de elementos de 0,25 pulgadas (6 mm), 0,375 pulgadas (10 mm) y 0,50 pulgadas (13 mm) en carcasas de 0,63 pulgadas (16 mm) están disponibles con conectores UHF rectos y carcasas de acero inoxidable 303. Si se requiere un enfoque, seleccione una distancia focal entre min. y máx.

Frequency
(MHz)		Nominal Element SizeACCUSCAN-SCENTRASCANResolution SeriesVIDEOSCAN
in.mmNum. Item / ParteNum. Item / ParteNum. Item / ParteNum. Item / Parte

10.513

A303S-SU\

U8421005

V303-SU

\

U8423005

2.250.256

C323-SU

\

U8422014

V323-SU

\

U8423048

2.250.37510

C325-SU

\

U8422015

V325-SU

\

U8423053

2.250.513

A306S-SU

\

U8421009

C306-SU

\

U8422004

V306-SU

\

U8423009

3.50.256

C384-SU

\

U8422021

V384-SU

\

U8423070

3.50.37510

C383-SU

\

U8422020

V383-SU

\

U8423066

3.50.513

A382S-SU

\

U8421053

C382-SU

\

U8422019

I3-0308-R-SU

\

U8517233

V382-SU

\

U8423065

50.256

A310S-SU

\

U8421018

C310-SU

\

U8422012

V310-SU

\

U8423017

50.37510

A326S-SU

\

U8421038

C326-SU

\

U8422016

V326-SU

\

U8423054

50.513

A309S-SU

\

U8421013

C309-SU

\

U8422008

V309-SU

\

U8423013

7.50.513

A320S-SU

\

U8421035

V320-SU

\

U8423042

100.256

A312S-SU

\

U8421024

V312-SU

\

U8423024

100.37510

A327S-SU

\

U8421039

V327-SU

\

U8423055

100.513

A311S-SU

\

U8421020

I3-1008-R-SU

\

U8517073

V311-SU

\

U8423019

150.256

A313S-SU

\

U8421028

V313-SU

\

U8423028

150.37510

V328-SU

\

U8423056

150.513

A319S-SU

\

U8421032

V319-SU

\

U8423040

200.1253

V316-SU

\

U8423034

200.256

V317-SU

\

U8423037

250.256

V324-SU

\

U8423052


Carcasa de línea delgada


  • Carcasa de acero inoxidable que cuenta sólo con 0,38" (10 mm) de diámetro y, por consiguiente, es idónea para áreas de acceso limitado.
  • Configuración estándar recta y adaptable al conector de estilo Microdot ®

Carcasas de estilo i-1 e i-2


Los elementos de 0,25 pulgadas (6 mm) de diámetro con carcasas de 0,375 pulgadas (10 mm), destinados a inspecciones de áreas con perforaciones o áreas filete de difícil acceso, están disponibles con conectores rectos Microdot (I-1) o UHF (I-2) rectos y carcasas de acero inoxidable 303.

​


​


​


Frequency
(MHz)		Nominal Element SizeACCUSCAN-SVIDEOSCAN
in.mmNum. Item / ParteNum. Item / Parte
2.250.256

V323-SM

\

U8423047

3.50.256

V384-SM

\

U8423069

50.256

A310S-SM

\

U8421017

V310-SM

\

U8423016

100.256

A312S-SM

\

U8421023

V312-SM

\

U8423023

150.256

A313S-SM

\

U8421027

V313-SM

\

U8423027

200.1253

V316-SM

\

U8423033

200.256

V317-SM

\

U8423036

250.256

V324-SM

\

U8423051


Carcasa en forma de lapicero óptico


Largo barril de 51 mm y diámetro pequeño que mejora el acceso a áreas de difícil acceso.Estilo de conector estándar recto UHF (SU).

Frequency
(MHz)		Nominal Element SizeACCUSCAN-SVIDEOSCAN
in.mmNum. Item / ParteNum. Item / Parte
2.250.256

V323-N-SU

\

U8423045

3.50.256

V384-N-SU

\

U8423067

50.256

A310S-N-SU

\

U8421014

V310-N-SU

\

U8423014

100.256

A312S-N-SU

\

U8421021

V312-N-SU

\

U8423021

150.256

A313S-N-SU

\

U8421025

V313-N-SU

\

U8423025

200.1253

V316-N-SU

\

U8423032

200.256

V317-N-SU

\

U8423035

250.256

V324-N-SU

\

U8423049
