Transductores de Contacto Manual

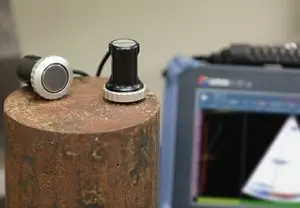

Nuestra serie de sondas A24 para inspecciones de contacto manual se dotan de una estructura ergonómica, una membrana reemplazable y una gran apertura cuadrada para poder trabajar en una variedad de aplicaciones. La membrana gruesa de 0,5 mm facilita la verificación del acoplamiento, el desplazamiento suave sobre superficies rugosas y otorga resistencia contra el desgaste.
Características del transductor

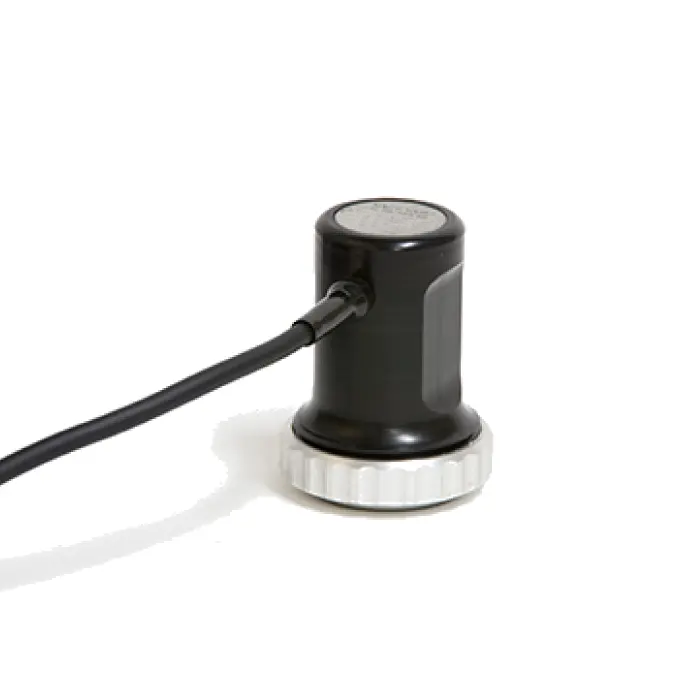

Serie de sondas Atlas A24
- Larga vida útil: la parte frontal antidesgaste de la sonda extiende su vida útil.
- Versátil: inspección longitudinal de 0° con barrido de +30° a –30°.
- Rango de espesores: disponible en las versiones de sonda de 2,0 MHz y 4.0 MHz.
- Estilo de carcasa conocido: carcasa adoptada de la serie de sondas estándares Atlas con la tecnología Phased Array.
- Idónea para inspeccionar:
- Bulones y pernos de suspensión
- Piezas forjadas
Información para pedidos
| N.º de pieza | N.º de referencia | Frecuencia (MHz) | Cantidad de elementos | Paso [Pitch] (mm) | Apertura activa (mm) | Elevación (mm) | Longitud de cable mm | Ángulo de refracción nominal del haz en acero |
| 2L8-8X9-DGS1-P-2.5-OM | U8330598 | 2,0 | 8 | 1,0 | 8 | 9 | 2,5 | Onda transversal de 58° |
| 4L16-8X9-DGS1-P-2.5-OM | U8330597 | 4,0 | 16 | 0,5 | 8 | 9 | 2,5 | Onda transversal de 58° |
| 2L16-16X16-A24-P-2.5-OM | Q3300915 | 2,0 | 16 | 1,0 | 16 | 16 | 2,5 | Onda longitudinal de 0° |
| 4L16-16X16-A24-P-2.5-OM | Q3300916 | 4,0 | 16 | 1,0 | 16 | 16 | 2,5 | Onda longitudinal de 0° |
Accesorios
N.º de pieza | N.º de referencia | Descripción |
|---|---|---|
WEAR-FACE-FOR-A24-CASE-STYLE-CLR-0.020 | Q3300931 | Parte frontal antidesgaste para el tipo de carcasa A24, grosor de 0,02 pulgadas, paquete de 12 discos de uretano transparentes |
MRN-24 | U8770389 | Anillo de retención en membrana de protección |
