Estilo Harisónico

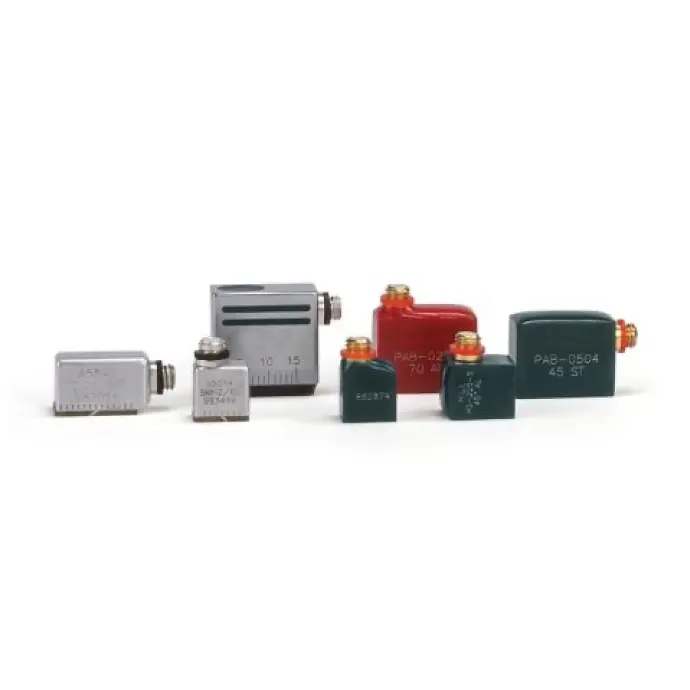

Los transductores miniatura de haz angular encapsulados ofrecen un excelente equilibrio entre tamaño y rendimiento gracias al uso de cuñas de onda transversal de haz angular integradas. El tamaño y el espacio ocupado son menores en comparación con un transductor y cuña de rosca, con una reducción mínima o nula en el rendimiento. Las carcasas de epoxi evitan que el transductor raye la superficie de prueba.

Los conectores están disponibles con montaje superior (recto) o lateral (en ángulo recto), según los requisitos de la aplicación. Cuatro ángulos de onda transversal estándar de 45°, 60°, 70° y 90°, o ángulos personalizados disponibles a pedido.

Los transductores de haz angular subminiatura (HS-225) y ultraminiatura (HS-877) se suministran en frecuencias de 2,25 a 10,0 MHz con ángulos de 45° a 90°. Sus carcasas de epoxi evitan que el transductor raye la superficie de prueba. Estos transductores son ideales para la inspección de tubos soldados de diámetro pequeño y aplicaciones que requieren un transductor de onda transversal con un tamaño compacto. Según el tipo seleccionado, con montaje superior o lateral, se encuentran disponibles conectores Microdot. Al realizar el pedido, especifique el número de pieza, la frecuencia, el ángulo, el material a inspeccionar y la ubicación del conector.

.

Dimensiones de la carcasa del transductor

Subminiatura:

0,95 cm de largo x 1,08 cm de alto x 0,86 cm de ancho

Ultraminiatura:

0,95 cm de largo x 0,95 cm de alto x 0,63 cm de ancho

​

​
