Soluciones END / Transductores de ultrasonido convencional
Transductores
con línea de retardo
Las sondas con líneas de retardo reemplazables son sondas dotadas de un diseño estructural apto para el uso con líneas de retardo reemplazables.
Ventajas
- La combinación de una sonda de elevada amortiguación con una línea de retardo proporciona una excelente resolución cerca de la superficie.
- Frecuencia de sonda más alta que mejora la resolución.
- Mejora la capacidad de medir materiales delgados o encontrar pequeños defectos mientras se usa el método de contacto directo.
- Contorno disponible para adaptarse a piezas curvas.
Aplicaciones
- Medición de espesores de precisión
- Detección de defectos por haz recto
- Inspección de piezas con áreas de contacto limitadas
- Sondas con líneas de retardo reemplazables.
- Cada transductor viene con una línea de retardo estándar y un anillo de retención
- Hay disponibles líneas de retardo de acoplamiento en seco y alta temperatura
- Requiere acoplador entre el transductor y la punta de la línea de retardo

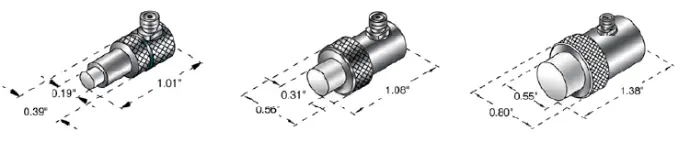

Sondas con líneas de retardo
Frecuencia | Tamaño de elemento | Sonda N.º de pieza |
---|
MHz | pulg. | mm | |
2,25 | 0,25 | 6 | V204-RM |
5,0 | 0,50 0,25 | 13 6 | V206-RM V201-RM |
10 | 0,25 0,125 | 6 3 | V202-RM V203-RM |
15 | 0,25 | 6 | V205-RM |
20 | 0,125 | 3 | V208-RM |
Opciones de líneas de retardo reemplazables

Dimensión del elemento nominal | Estándar Sonda de línea de retardo | Temperatura elevada | Acoplamiento en seco Sonda con línea de retardo | Repuesto Retención Anillo | Resorte Cargado Soportes |
0,50 | 13 | Máx. 175 °C (350 °F) | Máx. 175 °C (500 °F) | Máx. 480 °C (900 °F) |
0,50 | 13 | DLH-2 | DLHT-201 | DLHT-2 | DLHT-2G | DLS-2 | DRR-2 | 2130 |
0,25 | 6 | DLH-1 | DLHT-101 | DLHT-1 | DLHT-1G | DLS-1 | DRR-1 | 2127 & DRR-1H |
0,125 | 3 | DLH-3 | DLHT-301 | DLHT-3 | DLHT-3G | DLS-3 | DRR-3 | 2133 y DRR-3H |
Sonopen
Sonda con línea de retardo reemplazable Sonopen®
- Línea de retardo reemplazable de focalización
- Diámetro de punta extremadamente pequeño que permite mejorar el rendimiento en superficies curvas y pequeñas hendiduras.
- Mango que facilita el posicionamiento del cabezal de la sonda.


Soporte con mecanismo retráctil
SLH-V260-SM*
Frecuencia | Nominal Elemento Tamaño | Sonda N.º de pieza |
MHz | pulg. | mm | Recta Mango | Ángulo de 90° Mango | 45° Mango |
15 | 0,125 | 3 | V260-SM | V260-RM | V260-45 |
Sondas con líneas de retardo reemplazables Sonopen |
Diámetro de la punta | N.º de pieza |
pulg. | mm | |
0,080 | 2,0 | DLP-3 |
0,060 | 1,5 | DLP-302 |
0,080 | 2,0 | DLP-301* |
Lápiz óptico Harisonic
Estas sondas con líneas de retardo de focalización y alta frecuencia son compatibles con cualquier instrumento ultrasónico capaz de mostrar un eco de fondo (retorno) bajo profundidades de hasta 0,010 pulgadas en acero. El rango de medición típico en acero es de 0,010 pulgadas a 0,250 pulgadas aproximadamente. La parte frontal de contacto circular, de 0,060 pulgadas, permite adquirir lecturas en superficies curvas. Entre las aplicaciones típicas de estos tipos de sondas destacan la inspección de álabes de turbinas, tubos/tuberías de diámetro pequeño y áreas cóncavas en piezas pequeñas. Ambas sondas utilizan puntas de retardo reemplazables. Para un mejor rendimiento, es necesario usar un cable corto (como el tipo MB, 6'). Los modelos, que llevan la indicación del número de pieza terminando en «L», incorporan la tecnología PowerLink ™ cuya aplicación asegura un óptimo rendimiento al usar un instrumento ultrasónico.
La sonda ultrasónica HC-876 funciona con alta frecuencia (20 MHz), además de poseer un amplio ancho de banda y una pequeña superficie de contacto. La aplicación más destacada para esta sonda es la medición de espesores en componentes cruciales como las aspas de los motores a reacción. Por otro parte, alberga un conector Microdot.
Línea de retardo reemplazable
Frecuencia | Dimensión del elemento nominal | N.º de pieza |
(MHz) | pulg. | mm | Mango recto | Mango de 90° |
10 | 0,125 | 3 | HC-398-RDL-L | HC-398-RA-RDL-L |
Puntas de repuesto (10 ms) | HAX-398 | HAX-398 |



Sondas con línea de retardo permanente
Frecuencia | Dimensión del elemento nominal | N.º de pieza |
(MHz) | pulg. | mm | Mango recto | Mango de 90° |
20 | 0,125 | 3 | HC-876-L | HC-876* |
HC-876-RA-L |
Mango recto HC-876-L

Mango de 90° de la HC-876-RA-L

Mango de ángulo recto de la HC-876*

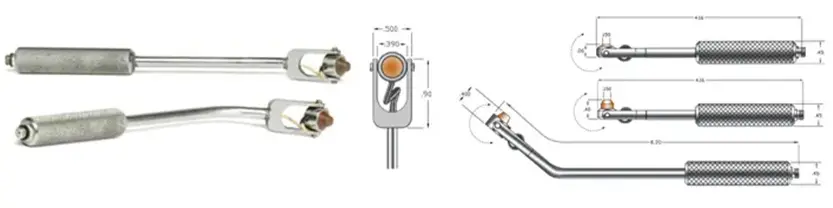

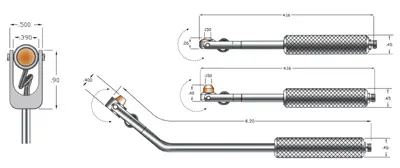

Estas sondas sirven para llegar a áreas de acceso limitado, como álabes de turbinas adyacentes. El cabezal giratorio mejora el contacto en áreas estrechas.
Frecuencia | Nominal Tamaño de elem. | Línea de retardo Longitud | Sonda N.º de pieza | |
MHz | pulg. | mm | µsec | |
20 | 0,125 | 3 | 1,5 | M2054 |
20 | 0,125 | 3 | 4,5 | M2055 |
20 | 0,125 | 3 | 4,0 | V2034 |
