Transductores y zapatas AWS

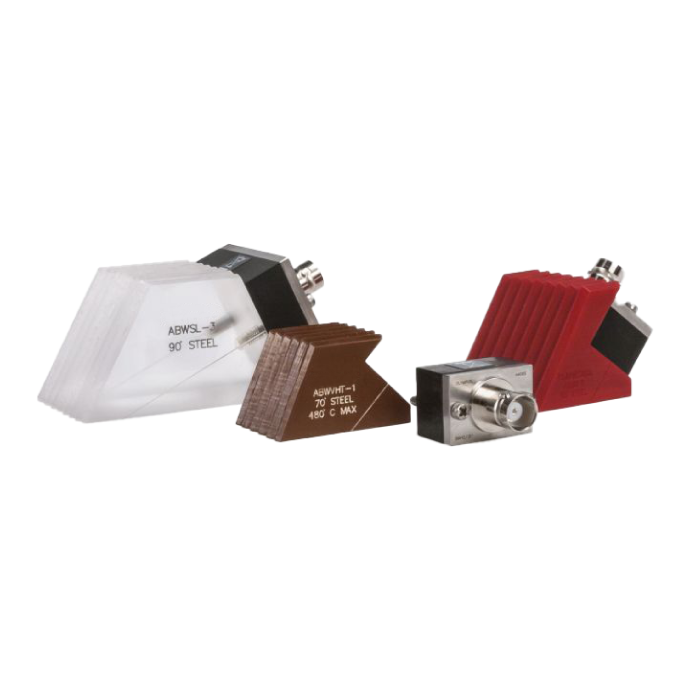

Los transductores y cuñas AWS cumplen con los requisitos específicos del Código de soldadura estructural de la American Welding Society para conjuntos de vigas angulares utilizados en la inspección de soldaduras.
Ventajas
- Los transductores y cuñas cumplen o superan las especificaciones establecidas en la Sección D1.1 del Código AWS.
- Las cuñas de caracol utilizan un espaciado de orificios aceptado por la industria.
- Tornillos cautivos incluidos con el transductor
- Cuñas estilo Accupath marcadas con una retícula de cinco líneas para ayudar a localizar el punto de salida del haz
Transductores AWS
Tamaño del elemento | Freq. | Número de parte | Número de parte de la cuña de caracol | Número de parte de la Cuña Accupath |
|---|
inches | MHz | ACCUSCAN | CENTRASCAN | ||
0.625 x 0.625 | 2.25 | A430S-SB | C430-SB | ABWS-8 -X° | ABWS-6-X° |
0.625 x 0.75 | 2.25 | A431S-SB | C431-SB | ABWS-8 -X° | ABWS-6-X° |
0.75 x 0.75 | 2.25 | A432S-SB | C432-SB | ABWS-8 -X° | ABWS-6-X° |
* Las cuñas están disponibles en ángulos estándar de onda transversal refractada de 45°, 60° y 70° en acero. Por favor, especifíquelo al realizar su pedido.
Cuña Accupath
Cuña de caracol
| Dimensiones en pulgadas | ||||
| (A) | (B) | (C) | (D) | |
| 45° | 2.15 | 0.62 | 1.78 | 1.25 |
| 60° | 1.91 | 0.65 | 1.81 | 1.25 |
| 70° | 2.17 | 0.67 | 1.92 | 1.25 |
*La distancia entre los tornillos (de centro a centro) es de 1,00".
| Dimensiones en pulgadas | ||||
| (A) | (B) | (C) | (D) | |
| 45° | 1.50 | 0.90 | 1.96 | 1.50 |
| 60° | 1.68 | 0.79 | 2.05 | 1.50 |
| 70° | 1.66 | 0.96 | 2.20 | 1.50 |
*La distancia entre los tornillos (de centro a centro) es de 1,062".
