Sondas de 90° para inspección superficial

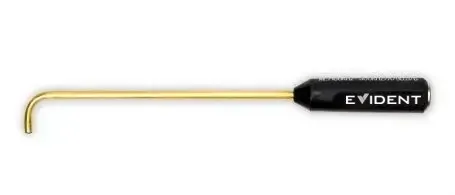

Son sondas con punta en ángulo de 90° y eje de acero inoxidable. Desarrolladas para detectar grietas superficiales en general, estas sondas están disponibles en una variedad de longitudes y con diferentes configuraciones de bobinas y caídas; brindan también diversas opciones de conectores.
Sondas de configuración absoluta puente
- Las bobinas de referencia internas garantizan la mejor correspondencia con la bobina de ensayo cuando se usa un conector Triax (Fischer™*) o Powerlink.
- Bobina con blindaje para una mayor resolución.
- Detección de grietas en todas las direccionesTipo de sonda de uso común en todo el mundo.
- Opción rentable.
Las sondas de configuración absoluta puente de Evident generan una señal limpia (sin ruido) y fuerte tal y como se muestra.
* Todas las marcas son marcas de comercio o marcas registradas de sus respectivos propietarios o terceras partes.
Sonda de configuración de reflexión
Se les conoce también como sondas de emisión-recepción o control-captura.
- Proporcionan una respuesta similar a la sonda de configuración absoluta puente.
- Disponibles con las bobinas de control y captura apiladas o concéntricas.
- Permiten la detección de grietas en todas las direcciones.
- Soportan variaciones de temperatura.
- Operan en un amplio rango de frecuencias.
Las sondas de configuración de reflexión absoluta de Evident proporcionan una señal sin ruidos y fuerte tal como se muestra.
Tipo | Bobina | Largo | Caídas | Frecuencia | Tamaño del eje | Conector | N.º de pieza | N.º de referencia | N.º de cable | N.º de referencia |
|---|---|---|---|---|---|---|---|---|---|---|
Ángulo de 90° | Configuración absoluta de reflexión | 152,4 mm (6 pulg) | 0,76 mm (0,03 pulg) | De 50 kHz a 500 kHz | 3,17 mm (0,125 pulg) | Triax Fischer | 9216204 | U8623206 | SPO-6687 | U8800538 |
Ángulo de 90° | Configuración absoluta de reflexión | 152,4 mm (6 pulg) | 12,7 mm (0,5 pulg) | De 100 kHz a 500 kHz | 3,17 mm (0,125 pulg) | Triax Fischer | 9216216 | U8623214 | SPO-6687 | U8800538 |
Ángulo de 90° | Configuración absoluta de reflexión | 152,4 mm (6 pulg) | 12,7 mm (0,5 pulg) | De 50 kHz a 500 kHz | 3,17 mm (0,125 pulg) | Powerlink™ | 9222215 | U8616103 | 9122083 | U8800073 |
Ángulo de 90° | Configuración absoluta de reflexión | 152,4 mm (6 pulg) | 0,76 mm (0,03 pulg) | De 50 kHz a 500 kHz | 3,17 mm (0,125 pulg) | Powerlink™ | 9222477 | U8629114 | 9122083 | U8800073 |
Ángulo de 90° | Configuración absoluta de reflexión | 279,4 mm (11 pulg) | 12,7 mm (0,5 pulg) | De 50 kHz a 500 kHz | 3,17 mm (0,125 pulg) | Triax Fischer | 9231829 | U8250027 | SPO-6687 | U8800538 |
Ángulo de 90° | Configuración absoluta de reflexión | 203,2 mm (8 pulg) | 12,7 mm (0,5 pulg) | De 50 kHz a 500 kHz | 3,17 mm (0,125 pulg) | Triax Fischer | 9232237 | U8629816 | SPO-6687 | U8800538 |
Sonda de configuración diferencial puente
- Adecuadas para detectar pequeños defectos, como grietas por fatiga.
- Sensibilidad unidireccional.
Las sondas de configuración diferencial puente de Evident generan una señal limpia (sin ruido) y fuerte tal y como se muestra.
Tipo | Bobina | Largo | Caídas | Frecuencia | Tamaño del eje | Conector | N.º de pieza | N.º de referencia | N.º de cable | N.º de referencia |
|---|---|---|---|---|---|---|---|---|---|---|
Ángulo de 90° | Configuración diferencial puente | 101,6 mm (4 pulg) | 5,08 mm (0,2 pulg) | De 100 kHz a 500 kHz | 3,17 mm (0,125 pulg) | Powerlink™ | 9231821 | U8610681 | 9122083 | U8800073 |
