Soluciones END / Sondas para inspección de tubos
Sondas con IRIS
Las sondas con sistemas de inspección rotativo interno (IRIS) son idóneas para inspeccionar tuberías en instalaciones petroquímicas y de balance energético para las plantas de generación eléctricas (BoP). Usan un haz de ultrasonido para escanear superficies internas del tubo en patrones helicoidales, lo que asegura el control completo de la longitud del tubo. Las sondas IRIS operan en el modo pulso-eco [pulse-echo] para medir el espesor de pared, la pérdida del material y la orientación del defecto en un rango de diámetro interno que va de 0,5 pulg. a 3 pulg.
TUA - Cabezales de turbina
Las turbinas IRIS son impulsadas por la presión del agua para hacerlas girar a unas 40 r/s. Incluyen un espejo con un ángulo de 45º que desvía el haz de ultrasonido hacia la pared del tubo.
N.º de pieza | N.º de referencia | Descripción |
|---|---|---|
TUA-120 | U8780157 | 12 mm (0,47 pulg.) Turbinas IRIS |
TUA-170 | U8780158 | 17 mm (0,67 pulg.) Turbinas IRIS |
TUB - Sondas de ultrasonido
Las sondas IRIS son transductores de inmersión focalizados con un diámetro externo de 3/8 pulg. (9,53 mm) y un diámetro de elemento de 1/4 pulg. (6,35 mm). Están disponibles en tres frecuencias centrales diferentes y 2 distancias focales.
N.º de pieza | N.º de referencia | Descripción |
|---|---|---|
TUB-254-10M | U8280001 | Longitud focal de 25,4 mm (1.0 pulg.) y 10 MHz |
TUB-254-15M | U8280002 | Longitud focal de 25,4 mm (1.0 pulg.) y 15 MHz |
TUB-254-20M | U8280003 | Longitud focal de 25,4 mm (1.0 pulg.) y 20 MHz |
TUB-381-10M | U8280004 | Longitud focal de 38,1 mm (1.5 pulg.) y 10 MHz |
TUB-381-15M | U8280005 | Longitud focal de 38,1 mm (1.5 pulg.) y 15 MHz |
TUB-381-20M | U8280024 | Longitud focal de 38,1 mm (1.5 pulg.) y 20 MHz |

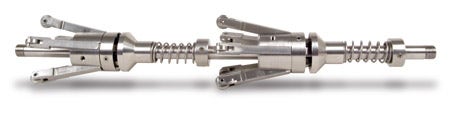

TUC - Dispositivo de centrado
N.º de pieza | N.º de referencia | Descripción | Extensión (D. I. de tubo) |
|---|---|---|---|
TUC-XS | U8780162 | Dispositivo de centrado IRIS muy pequeño | De 0,45 pulg. a 0,71 pulg. (de 11,4 mm a 18,0 mm) |
TUC-SM | U8780161 | Dispositivo de centrado IRIS pequeño | De 0,71 pulg. a 1,0 pulg. (de 18,0 mm a 25,4 mm) |
TUC-MD | U8780160 | Dispositivo de centrado IRIS medio El TUC-MD viene con una varilla flexible adicional que le sirve al dispositivo de centrado en aplicaciones de curvado de calderas. Vea la descripción del accesorio «IRIS-FLEXROD» en la página 35. | De 0,96 pulg. a 1,65 pulg. (de 24,4 mm a 41,9 mm) |
TUC-LG | U8780159 | Gran dispositivo de centrado IRIS El TUC-LG viene con una varilla flexible adicional que le sirve al dispositivo de centrado en aplicaciones de curvado de calderas. Vea la descripción del accesorio «IRIS-FLEXROD» en la página 35. | de 1,5 pulg. a 3,0 pulg. (de 38,1 mm a 76,2 mm) |
TUC-MD-FLEX | U8280250 | Dispositivo de centrado IRIS medio montado sobre varilla flexible. | |
TUC-LG-FLEX | U8280251 | Gran dispositivo de centrado IRIS montado en una varilla flexible. |
TUD - Cables de sonda
Los cables de las sondas IRIS tienen dos funciones: suministran la presión de agua que necesita la turbina y transportan la señal ultrasónica mediante un pequeño cable coaxial. El cable coaxial tiene un conector Microdot en el extremo de la sonda y un conector BNC en el extremo del instrumento/bomba. La bomba suministra el agua a través de un racor de latón de 1/8 pulg. de conexión rápida.
N.º de pieza | N.º de referencia | Descripción |
|---|---|---|
TUD-N20 | U8800530 | Cable de sonda IRIS, 20M (65 pies) |
TUD-N30 | U8800532 | Cable de sonda IRIS, 30M (100 pies) |
TUD-BNC | U8800529 | Cable de señal BNC a BNC, 3,7 m (12 pies) |

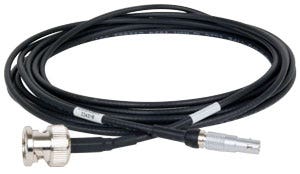

TUD-LEM | U8800511 | Cable de señal BNC a LEMO, 3,0 m (10 pies) |
Ventajas
- El gran tamaño del elemento permite la inspección de componentes más gruesos y proporciona un amplio índice de escaneo.
- Transductores disponibles en las series Accuscan-S, Centrascan y Videoscan.
- Cuñas disponibles para Accupath y alta temperatura.
- Los receptáculos roscados de latón garantizan un anclaje firme del transductor a la cuña.
- Disponible en frecuencias de hasta 0,5 MHz y 1,0 MHz.
- Tornillos cautivos incluidos con el transductor.
