Mini-Wheel
El codificador miniatura Mini-Wheel es usado para ubicar y dimensionar defectos en el eje de escaneo. Puede sincronizar la adquisición de datos con el movimiento de la sonda. Es hermético y compatible con las suelas (zapatas) estándar de Evident.

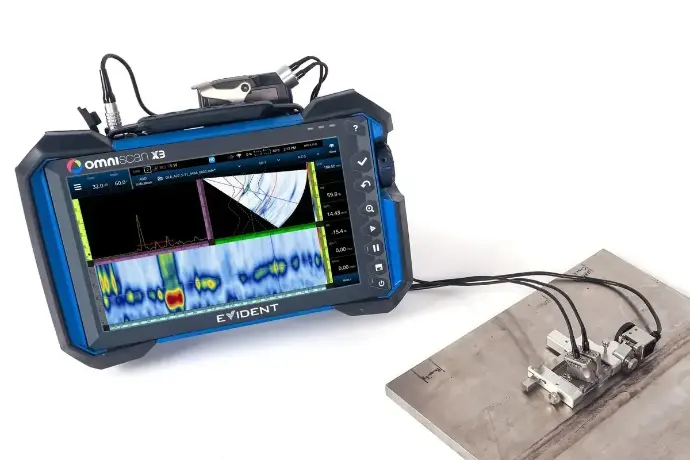

El codificador Mini-Wheel™ es usado para ubicar y dimensionar los defectos en el eje de escaneo; éste sincroniza la adquisición de datos de forma paralela al desplazamiento de la sonda.
El codificador Mini-Wheel es resistente al agua y compatible con el escáner HST-X04, así como con nuestras suelas (zapatas) de ultrasonido multielemento (Phased Array, PA). Use el juego de abrazaderas, que viene incluido, para montar el codificador directamente sobre una suela (zapata), o monte el codificador en nuestro soporte universal a fin de obtener mayor versatilidad y facilidad de uso.
Características
- Hermético (IP68)
- Pequeña dimensión
- Resolución de 12 pasos/mm
- Rueda de goma/caucho que ofrece una mayor tracción en superficies con temperaturas de hasta 150 °C
- Cojinete sellado para una rotación suave y continua de la rueda
- Liberador de tensión (o sujetacable) para una mejor consistencia del cable
- Sistema retráctil para un contacto constante con la superficie
- Dos roscas M3 en la parte superior de la carcasa para una fijación sólida a montajes personalizados
Opciones
Rueda magnética (estándar con paquete de soporte universal)
Máxima adherencia sobre superficies ferromagnéticas.
N.º de referencia: ENC1-A-MagWheel-V2 [U8775290]
Rueda de goma/caucho (estándar en ENC1 independiente)
Ideal para superficies no ferromagnéticas con temperaturas de hasta 150°C.
N.º de referencia: ENC1-A-Pwheel [Q1500046]
Juego de abrazaderas de montaje (incluido en ENC1 independiente)
Sirve para montar el codificador Mini-Wheel directamente en una suela (zapata).
N.º de referencia: ENC1-BRACK [U8775120]
Soporte universal
Use el soporte universal para instalar el codificador Mini-Wheel™ o el codificador de hilo metálico, hasta con tres orientaciones distintas, en la mayoría de las suelas (zapatas) de ultrasonido multielemento (Phased Array, PA). La instalación es fácil y rápida, y no se requieren herramientas. El soporte universal también puede instalarse directamente en una sonda de ultrasonido multielemento (Phased Array), lo que permite inspecciones por contacto cuando el uso de suelas (zapatas) es imposible.

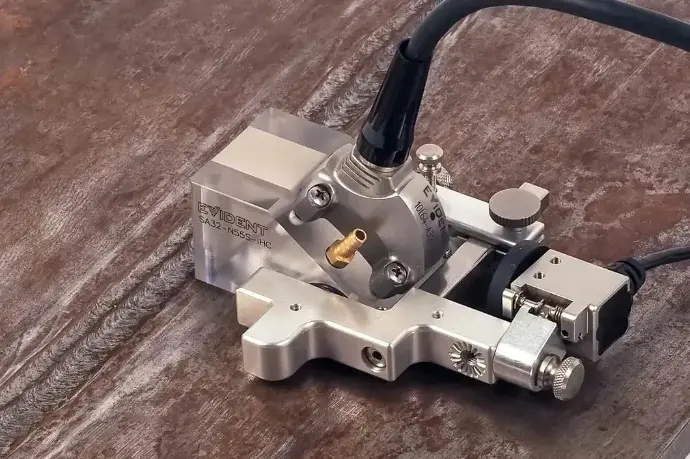

Codificador Mini-Wheel montado en una suela (zapata) DLA usando el soporte universal
Especificaciones

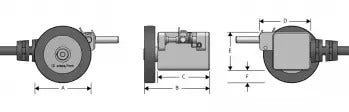

| A = 27 mm (1,06 pulg.) | D = 24,2 mm (0,95 pulg.) |
| B = 28,7 mm (1,12 pulg.) | E = 17,5 mm (0,69 pulg.) |
| C = 22,5 mm (0,89 pulg.) | F = 6 mm (0,23 pulg.) |
Componentes de serie
Unidad Mini-Wheel autónoma (ENC1):
- Codificador con recinto de acero inoxidable y rueda de goma/caucho
- Kit de abrazaderas de montaje
- Destornillador hexagonal para fijación de abrazaderas
Paquete de codificador Mini-Wheel con soporte universal:
- Codificador con recinto anodizado y rueda magnética
- Soporte universal
