IPLEX TX II

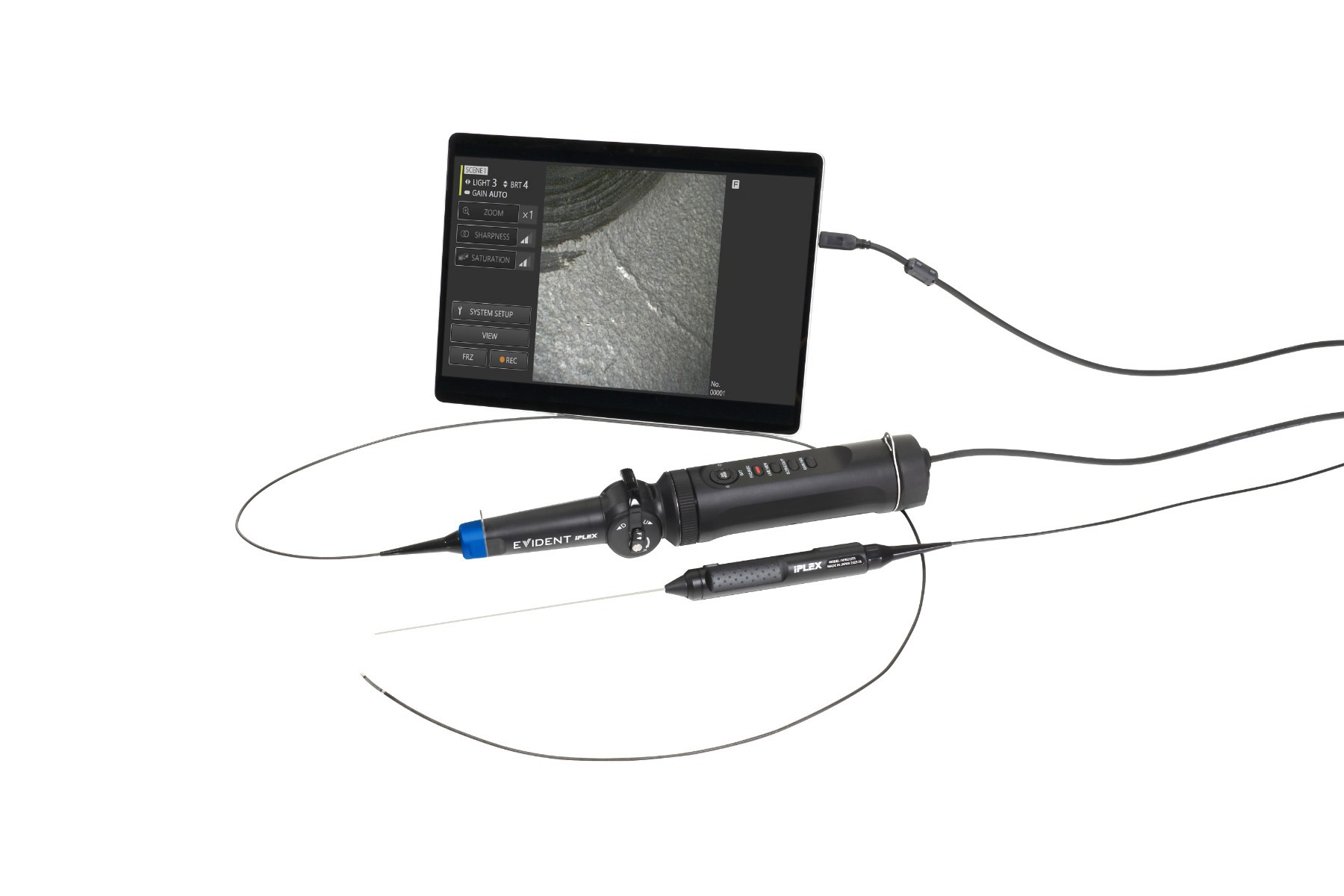

El videoboroscopio ultrafino IPLEX TX II está disponible con una sonda flexible de 2,2 mm de diámetro o una sonda rígida de 1,8 mm de diámetro. Si usa la sonda flexible, podrá obtener un amplio campo de visión en aquellos espacios que presentan aberturas muy pequeñas con el fin de llevar a cabo inspecciones más rápidas y tomar decisiones de modo más fácil. El videoboroscopio IPLEX TX II, gracias a su combinación de alta calidad de imagen y comodidad para el usuario, permite ejecutar inspecciones eficientes en piezas moldeadas, moldes y otras piezas dotadas de pequeñas cavidades.
Procesamiento de imágenes optimizado para espacios pequeños
El videoboroscopio ultrafino IPLEX TX II está disponible con una sonda flexible de 2,2 mm de diámetro o una sonda rígida de 1,8 mm de diámetro. Si usa la sonda flexible, podrá obtener un amplio campo de visión en aquellos espacios que presentan aberturas muy pequeñas con el fin de llevar a cabo inspecciones más rápidas y tomar decisiones de modo más fácil. El videoboroscopio IPLEX TX II, gracias a su combinación de alta calidad de imagen y comodidad para el usuario, permite ejecutar inspecciones eficientes en piezas moldeadas, moldes y otras piezas dotadas de pequeñas cavidades.

Resultados RVI repetibles
El videoboroscopio IPLEX TX II posibilita una inserción más fluida, lo que permite alcanzar su objetivo con mayor rapidez, así como una calidad de imagen mejorada que respalda la toma de sus decisiones.
IPLEX TX (predecessor)
Vea más
- Campo visual de 120° para observar un área más amplia al instante y agilizar sus inspecciones.
- Sensor CMOS de alta capacidad de píxel para otorgar una excelente calidad de imagen.
- Clara iluminación LED para permitirle una visualización más nítida en grandes espacios.
- Métodos de corrección de imagen (p. ej., afinado/giro de imagen y reducción de halo) que favorecen la visualización en áreas reflectantes y permiten una captura de imágenes clara y de bajo ruido.
- Modo de escena que permite crear dos configuraciones de imagen y alternarlas entre sí.
IPLEX TX II
Inspección en intersticios
- Acceso a espacios pequeños gracias a un tubo de inserción de 2,2 mm.
- Tubo de inserción que presenta un extremo distal rígido, 2 mm más corto que el del IPLEX TX, así como una dureza reforzada y un mejor control de la articulación, lo que facilita las maniobras en los pequeños espacios.
- Sección articulable del tubo de inserción que se dota de una malla externa trenzada de tungsteno para otorgar mayor protección, mientras que su longitud reducida evita que el tubo se quede atascado.
- Inyector de aire del tubo de inserción que le permite lanzar aire contra las gotas de agua u otro líquido a fin de apartarlas y proporcionarle imágenes claras*
*La funda de protección es necesaria para usar el inyector de aire.
Comodidad durante inspecciones prolongadas
- Sonda rígida ultraligera que pesa casi como un bolígrafo, lo cual genera menos tensión en la sujeción por largos períodos de tiempo.
- Alargamiento de la empuñadura de la sonda que permite dirigirla hacia el punto de inserción en vista de un control más preciso.
- Proyección de las imágenes en una tableta para que pueda instalarla donde se sienta más cómodo.

Durabilidad y flexibilidad
- La sección articulable del tubo de inserción flexible mejora la durabilidad general del videoscopio.
- La malla metálica trenzada que cubre la sección articulable proporciona una protección y una resistencia antidegaste adicionales.
- La sonda rígida opcional, de ser requerida en algunas aplicaciones, le permitirá adquirir imágenes de alta calidad y atravesar intersticios de hasta 1,8 mm.
- Gracias al sensor de procesamiento de imágenes CMOS de la sonda rígida, la transmisión de la imagen a la pantalla permanece sin cortes.

Unidad de sonda flexible

Unidad de sonda rígida
Unidad de sonda
N.º de modelo | Unidad de sonda flexible: IV10212TF | Unidad de sonda rígida: IV10212TR | |
Tubo de inserción | Diámetro de la sonda | Φ2.2 mm | Φ1.8 mm |
Longitud de la sonda | 1.2 m (3.9 ft) | 180 mm (0.59 ft) |
Longitud de extremo distal*1 | 7.85 mm (0.31 in.) | - |
Revestimiento | Malla metálica trenzada de alta durabilidad con resina procesada especial | - |
Flexibilidad del tubo | Rigidez uniforme | - |
Sistema óptico | Dirección visual | Frontal |
Campo de visión | 120° |
Profundidad de campo*2 | De 3 a 80 mm |
Sección de articulación | Ángulo de la articulación | 120° (arriba/abajo) | - |
Mecánica de articulación | Manipulación directa | - |
Peso aproximado | 255 g (0.56 lb) | 182 g (0.4 lb) |
Unidad de control
N.º de modelo | IV10200T |
---|---|
Peso | 350 g (0.77 lb) |
Dimensiones (L × Φ) | 172 × 52 mm (6,77 × 2 pulg.) |
Iluminación | LED blanco de alta intensidad |
Fuente de alimentación | Fuente de alimentación USB |
Conector USB | Conector de tipo C, versión 2.0 estándar |
Tratamiento de imágenes | Zoom digital 2x, control de brillo automático de 8 pasos o manual de 12 pasos |
Control de ganancia | Control de ganancia ajustable de 2 pasos (manual o automático) |
Control de nitidez | Control de nitidez ajustable con 3 niveles |
Control de saturación | Control de saturación del color ajustable de 3 modos (monótono, natural, vivo) |
Superposición de texto | Fecha y hora / Logotipo y configuración del sistema |
Grabación de imágenes fijas | Resolución | H500 × V500 (píxeles) |
Formato de grabación | Formato JPEG comprimido |
Grabación de videos | Resolución | H392 × V392 (píxeles) |
Formato de grabación | MPEG-4 AVC/H.264 |
Frecuencia de refresco | 30 fps |
Temperatura de funcionamiento | Temperatura de funcionamiento | En aire: de –25 a 80 °C (–13 a 176 °F). En agua: de 10 a 30 °C (de 50 a 86 °F) |
---|
Otros componentes | En aire: de –10 a 40 °C (de 14 a 104 °F) |
Humedad relativa | Todos los componentes | de 15 % a 90 % (humedad relativa) |
Resistencia a los líquidos | Todos los componentes | Operables si son expuestos a aceite de maquinaria, aceite ligero o soluciones salinas al 5 %. |
Impermeabilidad | Tubo de inserción | Operable bajo del agua a una presión de agua equivalente a una profundidad de 1,2 m. |
Otros componentes | Operables en condiciones de lluvia y ráfagas; no operables bajo el agua |
*2 Indica la distancia de visualización con un óptimo enfoque.
Ampliamos su conexión
Agilice sus inspecciones visuales con el software ViSOL. Este software, diseñado para organizar, analizar e informar los datos de inspección de manera intuitiva, le dota de conocimientos aplicables a través de análisis avanzados, visualización clara y colaboración sin obstáculos. Siendo una solución de software escalable en nube, ViSOL respalda transformaciones digitales de todo nivel, requeridas por trabajadores independientes u organizaciones.

Malla trenzada de protección para IV10212TF
N.º de modelo | MAJ-2537 |
---|---|
Peso | 5.6 g (0.01 lb) |
Diámetro externo | Φ2.8 mm (0.1 in.) |
Longitud de la malla trenzada | Approx. 1 m (3.3 ft) |
N.º de modelo | MAJ-2538 |
---|---|
Peso | 32 g (0.07 lb) |
Diámetro externo | Φ2.3 mm (0.09 in.) |
Longitud de la funda | 162 mm (0.5 ft) |
Diámetro externo del tubo de aire | Φ4 mm |
Presión de aire máxima | 0.7 Mpa |
Ampliación de empuñadura para IV10212TR
N.º de modelo | MAJ-2540 |
---|---|
Peso | 53 g (0,12 lb) [total de tres] |
Dimensiones (L x Φ) | 30 × 14 mm (1.2 × 0.6 in.) 48 × 14 mm (1.9 × 0.6 in.) |
N.º de modelo | MAJ-2536 |
---|---|
Dimensiones (anch. × alt. × prof.) | 400 mm × 300 mm × 150 mm (15,7 pulg. × 5,9 pulg. × 11,8 pulg.) [sin incluir la protuberancia] |
Peso | 2.2 kg (4.85 lb) |
Impermeabilidad | Clasificación IP52 a prueba de polvo y salpicaduras. |
Dimensiones (anch. × alt. × prof.) | 455 mm × 185 mm × 330 mm (17,9 pulg. × 7.3 pulg. × 13 pulg.) [sin incluir la protuberancia] |
---|---|
Peso | 2.1 kg (5 lb) |
Microsoft Surface Pro9 | Intel Core i5, 8 GB RAM, Windows 11 Pro (64 bit) |
---|---|
Panasonic FZ-G2 | Intel Core i5, 8 GB RAM, Windows 11 Pro (64 bit) |
· Si va usar el software IPLEX TX II con otra tableta que no haya sido mencionada anteriormente, consulte las especificaciones de tableta recomendadas.
· Si tiene alguna duda, póngase en contacto con su representante Evident.
Especificaciones de tableta recomendadasCPU | Intel Core i5 |
---|---|
RAM | 8 GB or larger (dual channel) |
Disco duro | 8 GB o más de espacio libre |
Resolución de pantalla | 1280 × 800 o más |
Terminal externo | USB de tipo C |
Sistema operativo | Windows 11 Pro (64 bits) |
Otros | Cumplimiento de norma IEC/EN60950-1 o IEC/EN62368-1 |
