HST-Lite

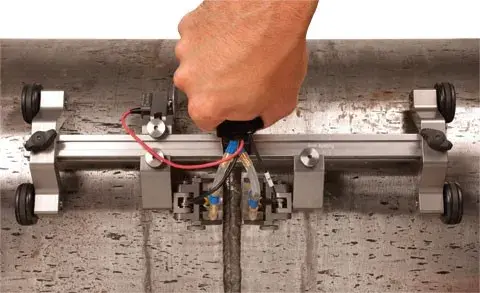

El escáner HST-LITE es la opción perfecta para inspecciones económicas TOFD de un solo grupo (o canal) cuando la calidad de la señal es la prioridad. La combinación de sus ruedas magnéticas con los soportes de sondas deslizables ofrece la estabilidad necesaria para efectuar inspecciones de alta calidad en inspecciones unilineales. El escáner puede ser operado con una sola mano, además de proporcionar una capacidad de enganche para superficies ferromagnéticas incluso en una posición inversa.
Escáner manual uniaxial

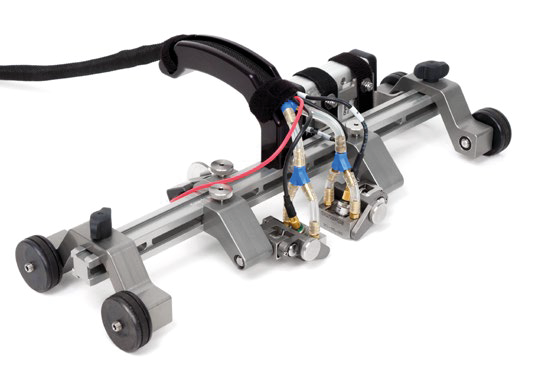

El escáner HST-LITE es la opción perfecta para inspecciones económicas TOFD de un solo grupo (o canal) cuando la calidad de la señal es la prioridad. La combinación de sus ruedas magnéticas con los soportes de sondas deslizables ofrece la estabilidad necesaria para efectuar inspecciones de alta calidad en inspecciones unilineales. El escáner puede ser operado con una sola mano, además de proporcionar una capacidad de enganche para superficies ferromagnéticas incluso en una posición inversa.La posición del escáner puede codificarse alrededor de la circunferencia de tubos de hasta 4,5 pulg. (114,3 mm) de diámetro externo, así como en superficies planas. El ajuste de los diferentes componentes del escáner puede llevarse a cabo sin herramientas.
Características
- Escaneos circunferenciales con dos sondas TOFD en tubos con diámetro externo de 4,5 pulg. (114,3 mm) o superior.
- Cuatro ruedas magnéticas firmemente sujetadas a la unidad para inspeccionar superficies ferromagnéticas.
- Estructura hecha de aluminio ligero
- Soportes de sonda a resorte que pueden ser ubicados independientemente.
- Codificador hermético y retráctil con una resolución de 9 pasos/mm.
- Asa extraíble para proporcionar un bajo perfil.
- Dispositivos de fijación para cables umbilicales.
- Diseño que permite colocar la sonda fuera del área de las ruedas (se requiere dos ruedas magnéticas adicionales).
- Información grabada en el escáner y puntero en los soportes de sonda que aseguran una fácil medición de la separación entre las sondas.
Componentes de serie
- Estructura del escáner con asa.
- Cuatro ruedas magnéticas.
- Codificador de rueda, hermético y retráctil, compatible con la unidad OmniScan, más cable de 5 m.
- Dos brazos retráctiles (SLA) con horquillas para sondas TOFD/P-E.
(31,75 mm de ancho con botones de 5 mm de diámetro). - Tubos de irrigación y accesorios.
- Conducto de cable.
- Maleta de trasporte
Nota: Las sondas y las suelas (zapatas) no son suministradas con el escáner.
Especificaciones
Longitud en los ejes de escaneo (mm) | Ancho (mm) | Altura (mm) | Peso (kg) |
|---|---|---|---|
125 | 385 | 100* | 1.3 |
*67 mm sin asa | *67 mm sin asa | *67 mm sin asa | *67 mm sin asa |
Opciones
Juego de preamplificador remoto 5682
N.º de referencia: 5682-KIT02 [U8779091]
Unidades de alimentación de acoplante
N.º de referencia: WTR-SPRAYER-8L [U8775001]
Adaptador de cable del codificador TomoScan FOCUS LT
N.º de referencia: C1-DE15F-BXM-0.30M [U8767107]
Ruedas magnéticas
N.� DE REFERENCIA: CHAINSCAN-A-MWHEEL [U8779383]
Codificador de reemplazo
N.º de referencia: HST-Lite-SP-ENC [U8775277]
Asa adicional
N.º de referencia: HST-Lite-A-Handle [U8775278]
Juego adicional de soportes de sondas TOFD
N.º de referencia: HST-Lite-A-PH-TOFD [U8775279 ]
