Soluciones END / Transductores de ultrasonido convencional
Geles Acoplantes
El uso de acoplante siempre es necesario para proporcionar un acoplamiento acústico entre la sonda y la pieza bajo ensayo. Evident ofrece varios tipos de acoplantes para satisfacer prácticamente todas las aplicaciones.
| N.º de pieza | Descripción | Volumen | Aplicación |
| B2 | Glicerina | 2 oz. (0,06 litros) | Acoplante de uso general, más viscoso y con una alta impedancia acústica, lo que lo convierte en el preferido para superficies rugosas y materiales altamente atenuantes. |
| D12 | Tipo de gel | 12 oz. (0,35 litros) | Acoplante para superficies rugosas como metales fundidos en arena y capas de fibra de vidrio, inspecciones de soldaduras, superficies elevadas o paredes verticales. |

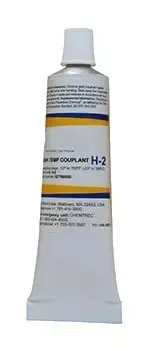

| H-2 | Alta temperatura | 2 oz. (0,06 litros) | Acoplante que ofrece un rango de temperatura de –18 °C (0 °F) a 400 °C (750 °F) en varias aplicaciones que comprenden ambientes abiertos cuando es usado según el procedimiento recomendado del fabricante. * |
| SWC-2 | Ondas transversales | 2 oz. (0,06 litros) | Acoplante que favorece la generación de onda transversal normal; sustancia orgánica soluble en agua no tóxica de muy alta viscosidad. |
*Generalmente, en las aplicaciones relativas a la medición de espesores y detección de defectos por ultrasonido se usan películas finas de acoplante en ambientes abiertos donde la más mínima cantidad de gas generado puede disiparse rápidamente. Sin embargo, si intempestivas llamaradas de autoignición se desprenden a partir del gas producido por el acoplante, este acoplante no debe ser usado por encima de la temperatura de autoignición.
Adaptadores
N.º de pieza | Se adapta al estilo del conector |
|---|---|
F108 | UHF macho para ángulo de 90º grados a UHF hembra; a prueba de agua |
F195 | 45 ° UHF hembra a UHF macho |
F202 | Activo UHF Hembra a Pasivo UHF Macho / Activo Microdot Hembra de Ángulo Recto. |
F206 | UHF a brida |
F267 | UHF hembra para ángulo de 90º grados a UHF macho; a prueba de agua |
BF-BF | BNC hembra a BNC hembra |
BM-BM | BNC macho a BNC macho |
BM-UF | BNC macho a UHF hembra |
L1F-BM | LEMO 1 hembra a BNC macho |
L1M-BF | LEMO 1 macho a BNC hembra |
LM-BF | LEMO 00 macho a BNC hembra |
LF-BM | LEMO 00 hembra a BNC macho |
MM-UMW | Microdot macho a UHF macho; hermético |
UM-BF | UHF macho a BNC hembra |
LF-UM | LEMO 00 hembra a UHF macho |
MM-UFW | Microdot macho a UHF hembra, a prueba de agua |
