Escáner motorizado SteerROVER
Resistente y portátil, el escáner motorizado SteerROVER™ es una solución de escaneo magnética orientable y fácil de operar. Oriente el escáner a distancia usando el robusto control remoto portátil, dotado de una pantalla claramente legible. Aproveche el escáner SteerROVER para simplificar las inspecciones de grandes superficies ferromagnéticas, como los recipientes a presión y tanques, y logre inspecciones fiables por ultrasonido multielemento (Phased Array) en aquellas áreas difíciles de alcanzar.
SteerROVER™: Escáner para inspeccionar soldaduras y controlar la corrosión
Resistente y portátil, el escáner motorizado SteerROVER™ es una solución de escaneo magnética orientable y fácil de operar. Oriente el escáner a distancia usando el robusto control remoto portátil, dotado de una pantalla claramente legible. Aproveche el escáner SteerROVER para simplificar las inspecciones de grandes superficies ferromagnéticas, como los recipientes a presión y tanques, y logre inspecciones fiables por ultrasonido multielemento (Phased Array) en aquellas áreas difíciles de alcanzar.
El versátil sistema de escaneo puede ser configurado con el brazo de escaneo motorizado para controlar la corrosión o, con el bastidor de soporte de sonda, para inspeccionar las soldaduras longitudinales y circunferenciales. Eleve su capacidad en el mantenimiento de una adecuada alineación para el escáner gracias al kit de cámaras RECON (opcional). Instalar estas cámaras en el escáner le ayudará a ejecutar su navegación a distancia y verificar que las sondas PA estén ubicadas óptimamente para adquirir datos de alta calidad.
Configuraciones
El escáner SteerROVER puede ser solicitado en diferentes configuraciones conforme a la aplicación de su interés (soldadura o corrosión) y con diferentes opciones de brazo de escaneo y longitud de cable.

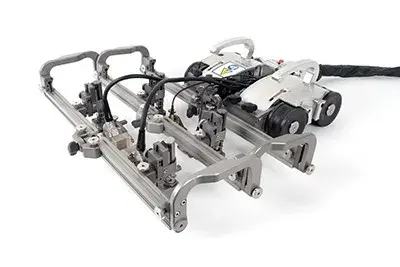

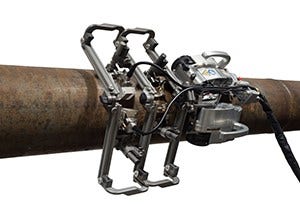

El escáner SteerROVER y el bastidor de soporte de sonda pueden adaptarse a la inspección de soldaduras longitudinales.

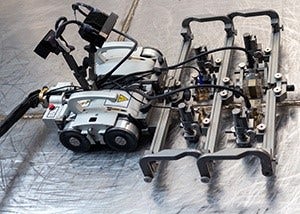

El kit de cámaras RECON, conformado por dos unidades, pueden ser instalado en el escáner SteerROVER para asistir en la navegación a distancia, ya que mantiene la soldadura bien centrada y asegura el contacto de la sonda sobre la superficie.

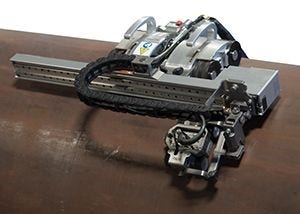

El escáner SteerROVER, al ser usado con el brazo de escaneo motorizado, representa una potente solución para la inspección de la corrosión en lugares remotos.
Características
Escáner orientable que comprende dos módulos con motores independientes y cuatro ruedas magnéticas resistentes.Control remoto a dos mandos con pantalla táctil; configuración posible para que el desplazamiento del escáner solicite continuamente la entrada del operador, o para que el desplazamiento inicie cuando el operador proporciona una entrada momentánea y permanece así hasta la siguiente entrada.Disponibilidad de dos patrones de escaneo automáticos.Adquisición posible entre dos opciones de escáner: la primera con brazo de escaneo motorizado para inspeccionar la corrosión, y la segunda con un soporte de sonda para inspeccionar soldaduras hasta con cuatro sondas (pueden usarse hasta seis sondas con un soporte de sonda opcional).Botón de interrupción de emergencia ubicado en el escáner y controlador de tensión.Conducto divisible y umbilical para cables que ofrece protección y flexibilidad de configuración.

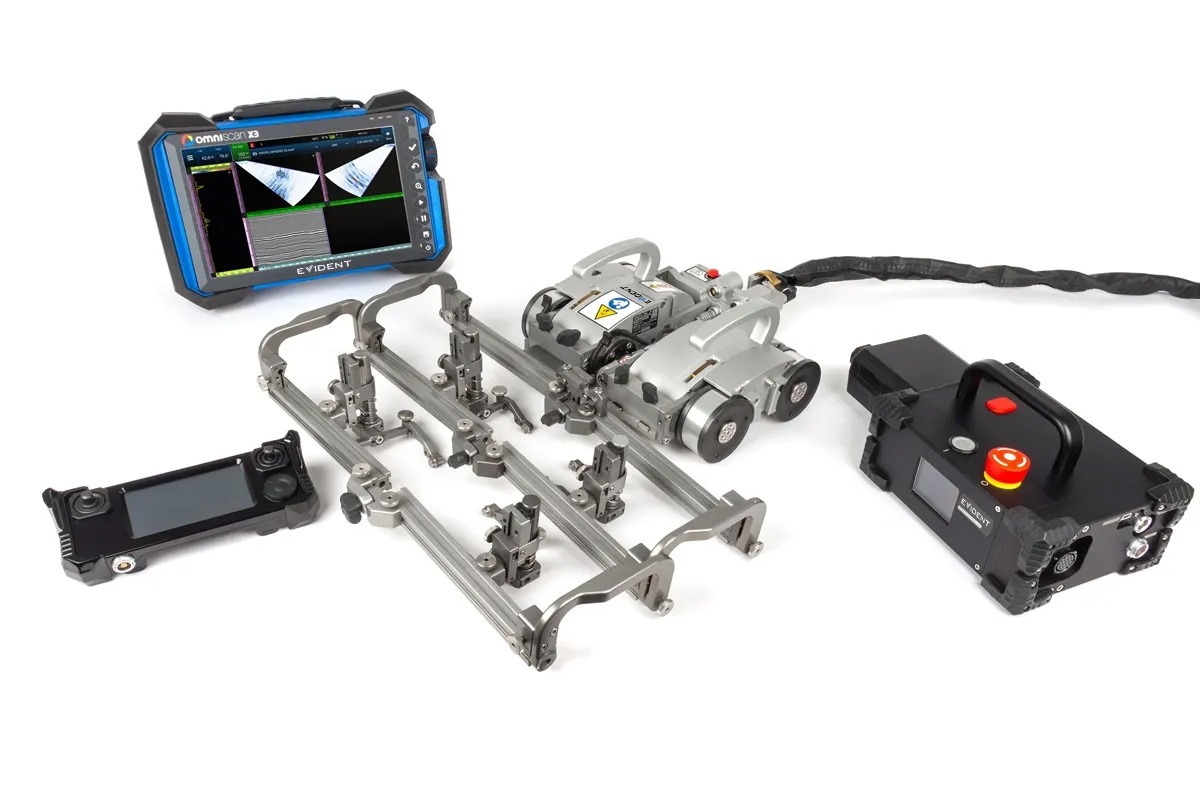

Componentes de serie
- Escáner motorizado orientable.
- Control remoto con pantalla táctil.
- Control de energía.
- Cables umbilicales desmontables con funda de protección divisible.
- Cable del codificador que une los detectores de defectos de la serie OmniScan (generación en curso) e instrumentos FOCUS PX.
- Tubos de irrigación.
- Maleta(s) de transporte.
- Brazo de escaneo motorizado o bastidor de soporte de sonda (según la configuración)
Brazo de escaneo motorizado:
- Soporte de sonda retráctil compatible con el escáner HydroFORM™; sondas de corrosión Dual Linear Array™, y la mayoría de las suelas (zapatas) Phased Array equipadas con IHC (irrigación, orificios de montaje, pines de carburo).
Sistema de cámaras RECON:
- Dos cámaras (principal y satelital).
- Tableta con software RECON Studio y cargador instalado.
- Cables de 30 m que unen la cámara a la tableta.
- Cable corto que conecta la cámara satelital a la cámara principal.
- Pletina para montar las cámaras al escáner SteerROVER.
Bastidor de soporte de sonda:
- Cuatro soportes de sonda retráctiles.
- Dos horquillas ajustables para sujetar las sondas Phased Array (de hasta 57,6 mm de ancho y 48,5 mm de largo).
- Dos horquillas ajustables para sujetar las sondas TOFD-P/E (de hasta 45 mm de ancho y 36,8 mm de largo).
