BondMaster 600
El equipo BondMaster 600 ofrece una poderosa combinación entre un software de control de adherencia de múltiples modos y una electrónica digital avanzada para inspecciones no destructivas de adherencias en compuestos laminados, o compuestos de tipo panal de abeja (alveolares), y adherencias entre metal y metal

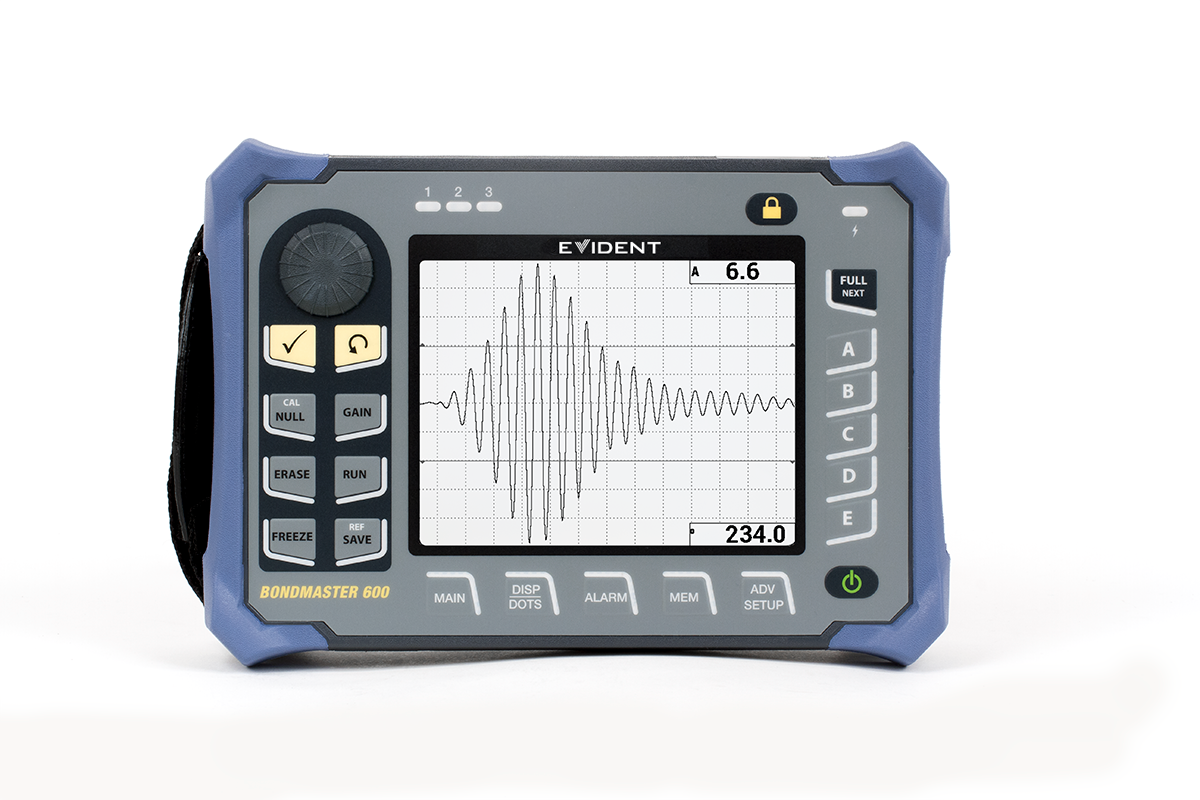

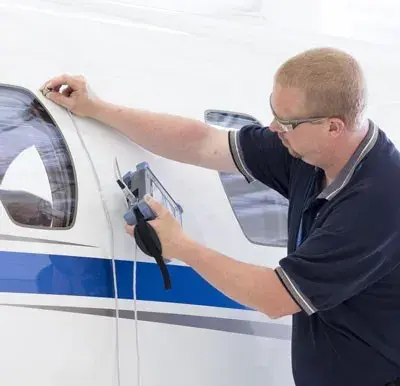

Controlador de adherencia de múltiples modos Bond Master 600
El equipo BondMaster® 600 ofrece una poderosa combinación entre un software de control de adherencia de múltiples modos y una electrónica digital avanzada, que permite brindar señales nítidas y de alta calidad constantemente. Si inspecciona materiales compuestos alveolares (forma de panal de abeja), adherencias entre metal y metal o compuestos laminados, el BondMaster 600 ofrece una facilidad de uso excepcional gracias a sus teclas de acceso directo y a su interfaz optimizada, la cual presenta los ajustes predefinidos para las funciones de las aplicaciones más frecuentes. La interfaz del usuario optimizada y el proceso de inspección simplificado del BondMaster 600 brindan acceso a las funciones de almacenamiento y creación de informes para todo nivel de operador.

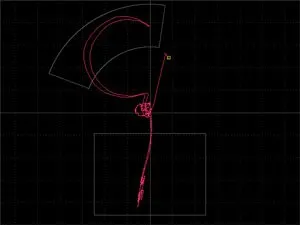

La resolución y el brillo de la pantalla VGA de 5,7 pulgadas (del controlador de adherencia portátil BondMaster 600), son aún mas aparentes al habilitar el modo de pantalla completa. Actívelo con tan solo pulsar la tecla del modo de pantalla completa. Este modo se encuentra accesible en todo momento, independientemente del modo de visualización o del modo de inspección activo. El controlador de adherencia BondMaster 600 está programado para una variedad de métodos de inspección estándares, incluyendo los métodos de: radiofrecuencia en emisión y recepción, impulso en emisión y recepción, barrido en emisión y recepción, resonancia, y el método mejorado de análisis de impedancia mecánica (MIA).
Flexibilidad y compatibilidad gracias a sus
dos modelos
El Bond Master 600 viene en dos modelos para satisfacer las diversas necesidades que pueden presentarse durante el control de adherencia de materiales compuestos. El modelo básico del Bond Master 600 incluye todas las capacidades de
emisión y recepción, mientras que el modelo BondMaster 600M brinda todos los métodos de inspección para el control de adherencia de materiales compuestos. La actualización del modelo básico al modelo de múltiples modos puede efectuarse a
distancia.
Los dos modelos BondMaster 600 son compatibles con las sondas BondMaster de Olympus y con aquellas que cuentan con la tecnología Powerlink. Los cables y adaptadores opcionales están disponibles para garantizar la compatibilidad de las sondas, provenientes de otros fabricantes.

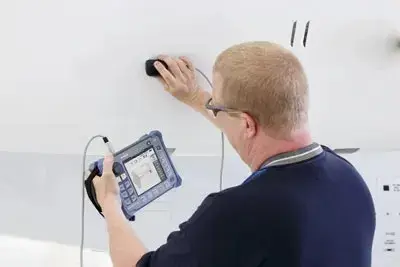

Portátil, resistente y ergonómico
La estructura ergonómica del BondMaster 600 es útil para áreas de inspección de difícil acceso. Para efectuar inspecciones en espacios reducidos, la correa de mano, instalada de fábrica, ofrece máxima comodidad y acceso a las funciones más complejas.
Comprobado en campo
El diseño del BondMaster 600 se basa en una estructura robusta y comprobada en
campo, que es mundialmente reconocida por soportar las condiciones más hostiles
y exigentes de inspección. Gracias a su batería de larga duración, a su estructura

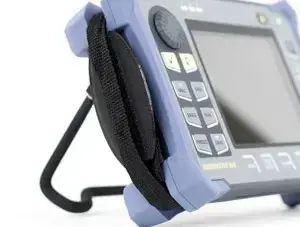

hermética, a sus amortiguadores de alta fricción y a su soporte posterior de doble
funcionalidad, el Bond Master 600 es una herramienta valiosa para inspecciones
complejas.
Características y funciones clave
• Clasificado conforme al grado de protección IP66.
• Baterías de larga duración (hasta nueve horas).
• Compatibilidad con las sondas BondMaster (Powerlink) de Olympus (ya existentes) y con las de otros fabricantes.
• Pantalla VGA brillante de 5,7 pulg. en color.
• Opción de pantalla completa en cualquier modo de visualización.
• Interfaz intuitiva con ajustes predefinidos para las aplicaciones.
• Alternación inmediata entre los modos de visualización/ejecución con la tecla RUN.
• Nueva representación de ESCANEO (perfil).
• Nueva representación de ESPECTRO y función de seguimiento de frecuencia.
• Teclas de acceso directo para modificar el valor de ganancia.
• Pantalla de configuración de todos los ajustes.
• Presentación de hasta dos lecturas en tiempo real.
• Capacidad de almacenamiento de hasta 500 archivos (incluyendo programas y datos).
• Vista previa de archivos (integrada)
| Aplicación | Método recomendado |
| Pérdidas de adherencia generales, de revestimiento a núcleo, en materiales compuestos de tipo alveolar (o panal de abeja). | Emisión y recepción (radiofrecuencia [RF] o impulso) |
| Pérdidas de adherencia, de revestimiento a núcleo, en materiales compuestos de tipo panal de abeja (presentes en estructuras cónicas o de geometría heterogénea). | Emisión y recepción (barrido) |
| Pequeñas pérdidas de adherencia, de revestimiento a núcleo, en materiales compuestos de tipo alveolar. | MIA |
| Identificación de áreas reparadas en materiales compuestos de tipo alveolar (o panal de abeja). | MIA |
| Detección general de delaminación en materiales compuestos. | Resonancia |
| Inspección de la adherencia entre metal y metal | Resonancia |
| Funciones | B600 (básico) | B600M (múltiples modos) |
| Calibración de señales en modo de congelación | √ | √ |
| Lecturas en tiempo real | √ | √ |
| Selección de aplicaciones | √ | √ |
| Soporte de las sondas POWERLINK | √ | √ |
| Modos de emisión y recepción e impulso | √ | √ |
| Barrido en emisión y recepción | √ | √ |
| Modo de análisis de impedancia mecánica (MIA) | √ | |
| Modo de resonancia | √ (cable incluido) | |
Menú de calibración (modos de resonancia y MIA) | √ |
Interfaz
Interfaz simplificada con colores vivos
Configuración inmediata y acceso directo a todos los ajustes
Uno de los principales atractivos del equipo BondMaster® 600 es su increíble facilidad de uso. La interfaz sencilla y fácil de usar ha sido desarrollada para integrar características innovadoras de otros productos de Olympus y combinarlas con nuevas funciones, entre las cuales destacan: el menú de selección de aplicación (preconfiguración); la pantalla de todos los ajustes para una modificación directa, y la capacidad para calibrar las señales mientras el modo de congelación se encuentra activo.
Todas las ventajas, que presenta la interfaz del equipo BondMaster 600, están disponibles en 15 idiomas.

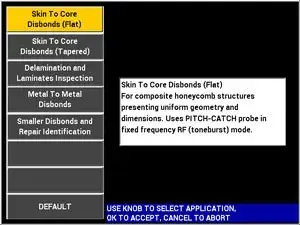

Menú de selección de aplicación para brindar al usuario configuraciones listas e inmediatas.

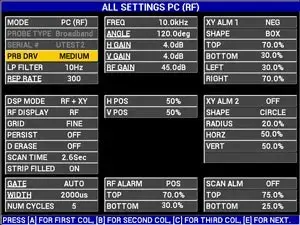

Pantalla de todos los ajustes para efectuar modificaciones en sólo segundos.Solución completa de inspección, creación de informes y almacenamiento
Flujo de trabajo simplificado para cualquier nivel de operador
El BondMaster® 600 permite seguir un proceso sencillo para activar el seguimiento de los resultados de inspección. Las características del BondMaster 600, tales como la gran capacidad de almacenamiento (hasta 500 archivos de programas y datos) o la vista preliminar de un archivo, han sido creadas para facilitar el proceso de inspección de principio a fin.

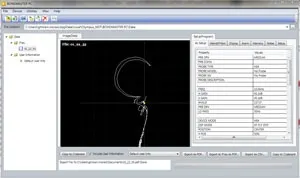

Un proceso de inspección típico consiste en efectuar unos cuantos pasos: guardar los resultados durante la inspección; descargar los archivos guardados en el nuevo software BondMasterPC; generar inmediatamente un informe de inspección completo con la nueva función denominada «Exportar todos los archivos en formato PDF» y, si es necesario, almacenarlo
Modo de pantalla completa y acceso directo

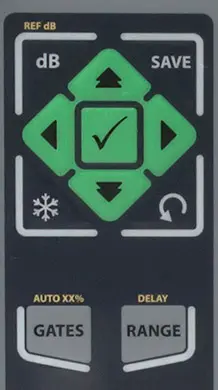

El BondMaster 600 ofrece un amplio conjunto de teclas de acceso directo. Éstas permiten el ajuste inmediato de los parámetros que son frecuentemente utilizados, como la ganancia, el modo de pantalla completa, el modo de visualización/ejecución (RUN) y mucho más. Las señales son visualizadas en ocho esquemas de colores vivos e identificables. Además, la visibilidad optimizada de la pantalla bajo condiciones de alta o baja iluminación ayudan a reducir la fatiga ocular.
1. Inspección
Pulse la tecla SAVE (guardar) en cualquier momento,
durante la inspección, para guardar las señales
visualizadas.
2. Descarga

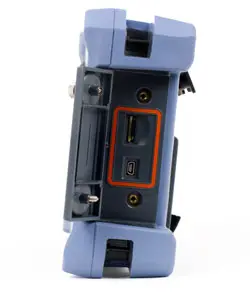

Descargue rápidamente los resultados, mediante una conexión USB, en el BondMaster PC.
3. Informe
Genere un informe completo con tan sólo pulsar una tecla, y almacene los resultados según sus necesidades.
Excelente calidad de señal
Optimice su capacidad de inspección en materiales
compuestos de tipo alveolar (panal de abeja)
Durante las inspecciones de control de adherencia, la sonda de emisión y recepción genera ondas de Lamb (ondas de flexión en placa) y ondas de compresión para después comparar los cambios en la amplitud de la señal entre su emisor y receptor a medida que la señal pasa sobre la parte inspeccionada, lo que hará que se detecte la falta de adherencia en el campo cercano y lejano. El equipo BondMaster® 600 ofrece tres modos en emisión y recepción: RF (forma de onda con frecuencia fija), impulso (visualización con un filtro de envolvente) o barrido (barrido a través de un rango de frecuencia seleccionado).
Los menús de los modos de emisión y recepción del BondMaster 600 han sido optimizados para brindar un acceso rápido a los parámetros que se ajustan con frecuencia durante la calibración y la inspección. Las lecturas en tiempo real proporcionan información inmediata sobre la amplitud o la fase de la señal, lo que permite interpretar los defectos con mayor facilidad. El nuevo modo Auto Gate (Puerta automática) detecta automáticamente la mejor posición de las puertas según la señal RF o de impulso, lo que mitiga errores manuales y maximiza los resultados.
Modos de Inspección

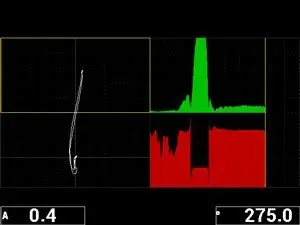

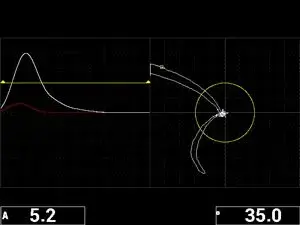

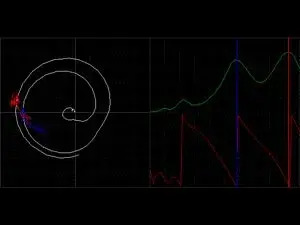

Modo de emisión y recepción en visualización dividida de impulso La representación de los ejes X e Y muestra un registro de pérdidas de adherencia de campo cercano y lejano (diferencia de fase).
Fácil inspección de la adherencia entre
metal y metal, y en compuestos laminados
El modo de resonancia mide los cambios en la amplitud y fase de la onda propagada/estacionaria a través de la pieza inspeccionada. Las sondas de resonancia son transductores de contacto de banda estrecha. Además, el cambio en la impedancia del cristal de la sonda es representado en la visualización de los ejes X e Y del BondMaster® 600.
El modo de resonancia es un método fácil y fiable para detectar la delaminación. Generalmente, es posible estimar la profundidad de la delaminación mediante la rotación de fase de la señal. El modo de resonancia en el equipo BondMaster 600 es fácil de operar, debido —en gran parte— a los preajustes de fábrica que han sido definidos para las aplicaciones de compuestos laminados y pérdidas de adherencia entre metal y metal.
Preconfiguración en el modo de resonancia para satisfacer sus necesidades
Calibración simplificada mediante una interfaz optimizada
La calibración de sondas en el modo de resonancia del equipo BondMaster 600 ha sido simplificada para poder obtener una cantidad mínima de etapas a seguir. Primero, y en un solo paso a través del menú de calibración, se selecciona la mejor frecuencia de funcionamiento para la sonda. Después, es posible completar la calibración de manera rápida y sencilla, gracias a la interfaz optimizada del BondMaster 600 y a la capacidad para calibrar las señales en el modo de congelación.
Cuando la calibración ha sido completada, el sistema optimizado de señales de referencia y de puntos de referencia del equipo BondMaster 600 permite controlar fácilmente las señales críticas sobre la pantalla, durante una inspección. Asimismo, el sistema de puntos de referencia es tan flexible que permite ajustar la calibración sin tener que volver a registrar dichos puntos.

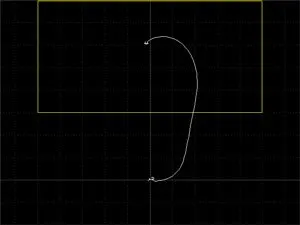

Modo de resonancia configurado como «go-no-go» (aceptación/rechazo).

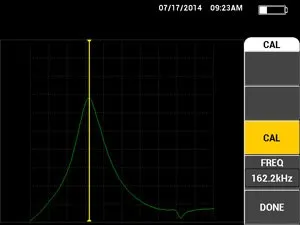

El menú de calibración selecciona automáticamente la mejor frecuencia para la inspección.

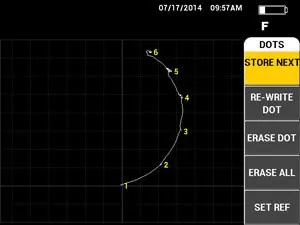

Sistema de puntos de referencia optimizado del BondMaster 600.
Sea testigo de la potencia y fiabilidad del modo MIA
Detección de pequeñas pérdidas de adherencia en materiales compuestos de tipo alveolar (panal de abeja)
El control de adherencia mediante el método de análisis de impedancia mecánica (MIA) permite medir la impedancia mecánica, o la resistencia a la flexión, del material. Las sondas MIA emiten una frecuencia fija y audible. Los cambios en la rigidez y resistencia a la flexión del material son indicados como cambios en la amplitud y fase en el modo de visualización de los ejes X e Y del BondMaster® 600.
La punta pequeña de la sonda MIA, combinada con la electrónica de alta capacidad del BondMaster 600, permite una detección más fácil de pequeñísimas pérdidas de adherencia en materiales compuestos de tipo alveolar (panal de abeja) frente a otros métodos. Además, el rango de frecuencia extendida MIA del BondMaster 600 (de 2kHz a 50 kHz) permite obtener una máxima cantidad de resultados, incluso sobre pérdidas de adherencia de campo lejano.
El controlador de adherencia BondMaster 600 presenta un asistente de calibración MIA que guía al inspector durante la selección de la mejor frecuencia para detectar defectos más pequeños o difíciles de encontrar en materiales compuestos de tipo alveolar (panal de abeja).
También, el BondMaster 600 muestra las lecturas en tiempo real que indican la amplitud o fase de la señal. Su nuevo modo de visualización de «Escaneo» permite, además, monitorizar la amplitud y la fase de la sonda en función del tiempo. Esto ayuda a detectar pequeñas pérdidas de adherencia.
Identificación de áreas reparadas (sobremoldeo) en materiales compuestos de tipo panal de abeja.
La identificación de áreas reparadas en timones o fuselajes de aeronaves supone grandes dificultades, especialmente cuando éstas se encuentran pintadas. Con ciertos métodos de inspección, tales como la termografía, estas reparaciones pueden generar indicaciones falsas. Sin embargo, el modo MIA puede solucionar este problema. En sí, las áreas reparadas generalmente son más rígidas, por ello su impedancia mecánica contrastará con las áreas en buenas condiciones, como también con las pérdidas de adherencia.
El método optimizado MIA del BondMaster 600 permite identificar fácilmente las áreas reparadas a través de un simple análisis de fase sobre la señal MIA en la visualización de los ejes X e Y.
Modo de configuración MIA para identificar áreas reparadas (señal inferior) bajo condiciones de pérdidas de adherencia (señal superior).
Especificaciones
Para obtener la lista completa de especificaciones técnicas, descargue el manual del usuario BondMaster® 600.
Si trabaja en ambientes explosivos, el controlador de adherencias BondMaster 600Ex cumple con los requisitos de la directiva ATEX. Para obtener más información, consulte las Preguntas frecuentes sobre la directiva ATEX.
Componentes de serie
El controlador de adherencia BondMaster® 600 está disponible en los siguientes modelos:
Modelo: básico y de múltiples modos (M)
Cable de alimentación: hasta 11 modelos disponibles (para el cargador de CC).
Teclado y etiquetas de instrucciones: inglés, internacional (con símbolos), chino o japonés.
«Guía rápida del usuario» impresa: disponible en más de 9 idiomas.
Accesorios incluidos en todos los modelos del BondMaster 600†: Unidad BondMaster 600 con correa de mano instalada de fábrica; guía rápida del usuario; certificación de calibración; maleta de transporte resistente; cargador CC con cable de alimentación; batería de Li-ion; portabaterías para batería (pila) de tamaño AA; cable de comunicación USB; tarjeta de memoria MicroSD y adaptador; cable de sonda de emisión y recepción y MIA; y disco duro con el software BondMaster PC y la documentación (manual del usuario) del producto.
†Los componentes de serie puede variar según el país o la región. Contacte con su distribuidor local.
Artículos adicionales incluidos sólo en el modelo BondMaster 600M: cables de sonda de resonancia.
