Soluciones END / Escáneres para inspeccionar soldaduras
Codificador de hilo metálico

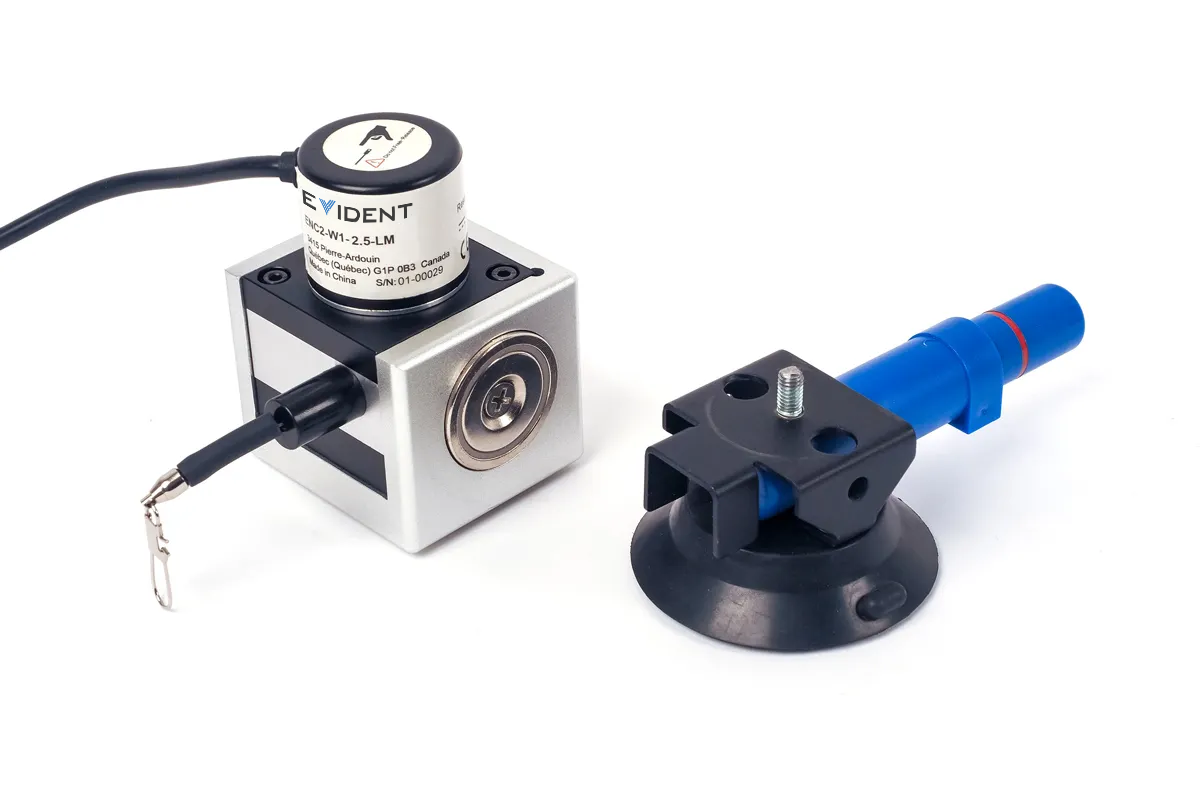

Dotado de una base de montaje magnética y otra de ventosa, el codificador de hilo metálico es fácil de instalar sobre superficies ferromagnéticas y no ferromagnéticas. Es la herramienta preferida para capacitaciones y desarrollo de procedimientos. El codificador de hilo metálico puede usarse incluso in situ para llevar a cabo inspecciones cuando no es práctico usar otros escáneres.
Dotado de una base de montaje magnética y otra de ventosa, el codificador de hilo metálico es fácil de instalar sobre superficies ferromagnéticas y no ferromagnéticas. Es la herramienta preferida para capacitaciones y desarrollo de procedimientos. El codificador de hilo metálico puede usarse incluso in situ para llevar a cabo inspecciones cuando no es práctico usar otros escáneres.

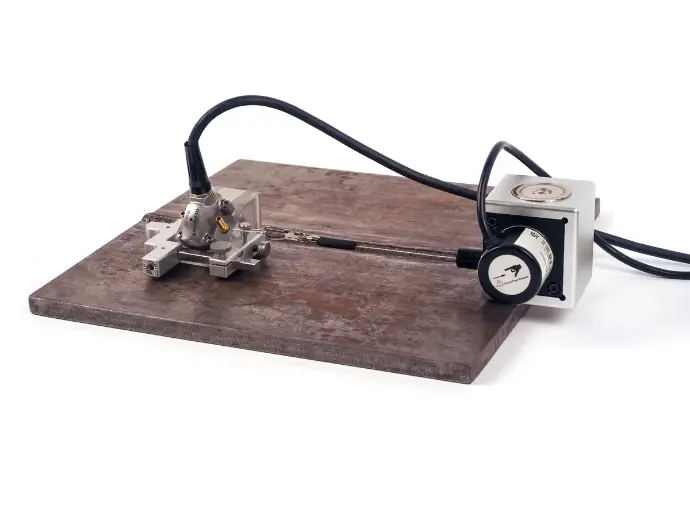

Un sistema de codificación con hilo metálico es especial en comparación con la mayoría de los escáneres manuales, ya que su núcleo se fija sobre la pieza para permanecer estacionario mientras el usuario desplaza la sonda. Éste proporciona varias ventajas:
- Las lecturas de posición son más precisas y reproducibles (sin deslizar las ruedas).
- El usuario puede concentrarse en la manipulación de la sonda y prestar atención al acoplamiento, sin tener que ocuparse de la presión que debe ejercer un codificador con resorte.
- La libertad de movimiento potenciada permite ligeros ajustes en la inclinación de la sonda, lo que resulta ventajoso al dimensionar, por ejemplo, fisuras.
Características
- Resistente hilo de acero inoxidable de 1 metro de longitud (3,3 pies).
- Compatibilidad con superficies ferromagnéticas y otras superficies lisas.
- Sistema de instalación rápida compatible con nuestro soporte universal (ver a continuación).
- Resolución de codificador de 49,5 pasos/mm.
Soporte universal
Use el soporte universal para instalar el codificador de hilo metálico o el codificador Mini-Wheel™, hasta con tres orientaciones distintas, en la mayoría de las suelas (zapatas) de ultrasonido multielemento (Phased Array, PA). La instalación es fácil y rápida, y no se requieren herramientas. El soporte universal también puede instalarse directamente en una sonda de ultrasonido multielemento (Phased Array), lo que permite inspecciones por contacto cuando el uso de suelas (zapatas) es imposible.
