Bloques de Calibración

Los bloques de calibración o estándares de referencia deben ser usados en cada aplicación de ensayo por ultrasonido. Los bloques de calibración están disponibles para calibraciones de haz angular y calibraciones de espesor en materiales comunes.

Los bloques que están hechos de acero 1018, acero inoxidable 304 o aluminio 7075-T6 se encuentran disponibles; sin embargo, los bloques personalizables que están hechos de otros materiales deben ser solicitados.
Póngase en contacto con nosotros para obtener más información sobre los materiales que no aparecen en la lista, los bloques que no aparecen o los bloques personalizados.

Solicitar cotización

Solicitar demostración

Bloques de calibración

Todos los bloques de calibración son verificados de modo dimensional mediante el equipamiento de medición y en conformidad con el sistema de trazabilidad del Instituto Nacional de Estándares y Tecnología (NIST). Los bloques de calibración requeridos con más frecuencia se enumeran a continuación.

Tipo

N.º de pieza

Descripción

Estructura (carcasa)

Calibración ASTM E164

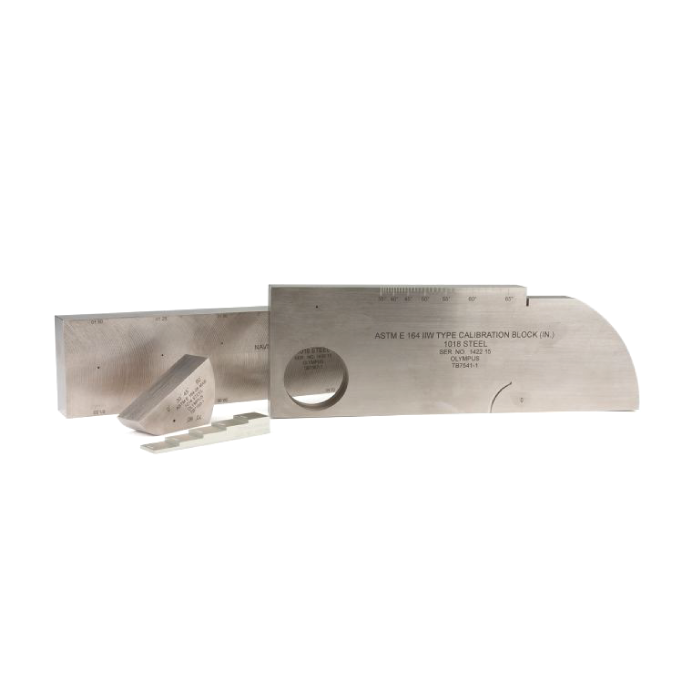

Bloque tipo IIW

TB7541-X

Cumple con los requisitos de bloques AASHTO y AWS Tipo 1. Calibra los parámetros de distancia y sensibilidad. Permite medir el ángulo refractado y el punto de salida acústico de las sondas de haz angular. Unidades del sistema métrico estadounidense (pulgadas).

F129

TB1136-X	Bloque con unidades métricas estadounidenses (pulgadas) con clavija Lucite®	F129
TB1054-X	Sistema métrico	F129
TB1137-X	Bloque de unidades métricas con clavija Lucite®.	F129

Fuerza Aérea de EE. UU. Bloque de calibración IIW-2	TB5939-X	Bloque tipo IIW de conformidad EE. UU. Manual de ordenes técnicas en procedimientos de inspección no destructiva (NDI) para la Fuerza Aérea 33B -1-1. Comprende recortes de radio de 2 "y 4" para la calibración de la distancia. Son taladros laterales el N.º 3, N.º 5 y N.º 8. Y, en el taladro de 2" se hallan los indicadores de distancia.	F129
Bloque de tipo RC de AWS	TB7543-X	Permite determinar las capacidades de resolución de las sondas de haz angular según los requisitos de las asociaciones AWS y AASHTO.	F157
Bloque de tipo SC de AWS	TB7545-X	Permite calibrar el ángulo de sensibilidad y refractado según los requisitos de las asociaciones AWS y AASHTO.	F158
Bloque de tipo DC de AWS	TB7547-X	Permite calibrar el índice del haz y la distancia en el caso de sondas de haz angular según los requisitos de las asociaciones AWS y AASHTO.	F159
Bloque de tipo DSC de AWS	TB7549-X	Permite calibrar la distancia, sensibilidad, el ángulo refractado y el índice del haz en el caso de sondas de haz angular conforme a los requisitos de las asociaciones AWS y AASHTO.	F160
Bloque de tipo DS de AWS	TB7551-X	Bloque de calibración dedicado a procedimientos de precisión acústica (dB) y linealidad horizontal según los requisitos de las asociaciones AWS y AASHTO.	F161
Bloque de referencia de resolución 30FBH	TB7160-X	Permite evaluar la resolución cercana a la superficie y el tamaño del defecto o la sensibilidad a la profundidad del instrumento UT. Presenta los taladros de fondo N.º 3, N.º 5 y N.º 8 de conformidad con ASTM y distancia de propagación de metal de 0,050" a 1,250".	Incluida
Bloque NAVSHIPS	TB7567-X	Contiene seis taladros laterales N.º 3. Es usado para calibrar la amplitud en función de la distancia según el estándar NAVSHIPS 0900-006-3010.	F162
Bloque E164 MAB de ASTM	TB7150-X	Bloque de haz angular miniatura (ROMPAS) Permite calibrar la distancia, el índice del haz, el ángulo refractado y la sensibilidad. Una pulgada de espesor.	F197
Bloque de acero ISO 7963	TB1065-X	Bloque de haz angular miniatura para calibración de índice de haz, ángulo de refracción y calibración de sensibilidad. 25 mm de espesor.	F197

Reemplace la «X», que aparece en el número de la pieza, con el número apropiado que se indica a continuación para indicar el material del bloque: 1 = Acero 1018, 2 = Acero 4340, 4 = Aluminio 7075-T6, 5 = Acero inoxidable 304, 8 = Titanio 6-4

Bloques de referencia

Evident ofrece juegos de bloques de referencia para uso común y recomendados conforme a la normativa ASTM. Todos estos juegos de bloques se fabrican según los requisitos de dimensiones físicas establecidos por los estándares ASTM E127 y ASTM E428. Todos los bloques de referencia se dotan de una curva de respuesta ultrasónica. Es posible proporcionar, bajo pedido especial, materiales no listados y bloques de referencia individuales. Póngase en contacto con Evident para obtener más información sobre materiales que no figuran en la lista, bloques de calibración personalizados o cotizaciones de bloques que no figuran en esta sección.

Tipo de juego*	N.º de pieza	Descripción de juego
Juego para distancia- amplitud de área	TB6100-X	Juego ASTM E127 (aluminio 7075) de 10 bloques o juego básico ASTM E 428 (todos los demás materiales) que consta los siguientes diámetros y distancias de propagación en metal: 3/64" - 3,0", 5/64" - 0,12", 5/64" - 0,25", 5/64" - 0,50", 5/64" - 0,75", 5/64" - 1,5", 5/64" - 3,0", 5/64"- 6,0"; 8/64" - 3,0" y 8/64" - 6,0". Este juego se usa para determinar la zona muerta, la sensibilidad, la distancia y la medición de la linealidad de la amplitud del área.
Juego para amplitud-área	TB6200-X	Juego ASTM E 127 (aluminio 7075) de 8 bloques o juego para amplitud-área ASTM E 428 (todos los demás materiales) que consta de los taladros de fondo plano de 1/64, 2/64, 3/64, 4/64, 5/64, 6/64, 7/64 y 8/64 a 3". Este juego se usa para determinar la relación entre el tamaño del defecto y la amplitud del eco al comparar la respuesta de la señal.
Juego para amplitud-distancia N.º 3FBH	TB6303-X	Juego ASTM E 127 (aluminio 7075) de 19 bloques o juego para amplitud de distancia ASTM E 428 (todos los demás materiales). Todos los taladros de fondo plano son iguales y las distancias de propagación en metal son: 1/16", 1/8", 1/4", 3/8", 1/2", 5/8", 3/4", 7/8", 1", 1 - 1/4", 1 - 3/4", 2 - 1/4", 2 - 3/4", 3 - 1/4", 3 - 3/4", 4 - 1/4", 4 - 3/4", 5 - 1/4" y 5-3/4". Este juego se usa para determinar la relación entre la distancia del metal y la amplitud de la señal al comparar las respuestas de las señales obtenidas.

Juego para amplitud-distancia	TB6305-X	1/16"	1/2"	1"	2-1/4"	3-1/4"	4-1/4"	5-1/4"
N.º 5FBH		1/8"	5/8"	1-1/4"	2-3/4"	3-3/4"	4-3/4"	5-3/4"
Juego para amplitud-distancia	TB6308-X	1/4"	3/4"	1-3/4"
N.º 8FBH		3/8"	7/8"

Juego
para resolución - sensibilidad

TB6025-X

Juego ASTM E 127 (aluminio 7075) de 9 bloques o ASTM E 428 (todos los demás materiales) consta de los siguientes diámetros y distancias de propagación: 1/64" - 3"9, 2/64" - 3", 5/64" - 1/8", 1/4", 3/8", 1/2", 3/4" - "1 y 1 - 1/2", más un bloque para linealidad horizontal y vertical ASTM E 317 que permite evaluar la sensibilidad, la resolución de la superficie de entrada y las características de linealidad horizontal y vertical de equipos UT.
