Soluciones END / Transductores de ultrasonido convencional

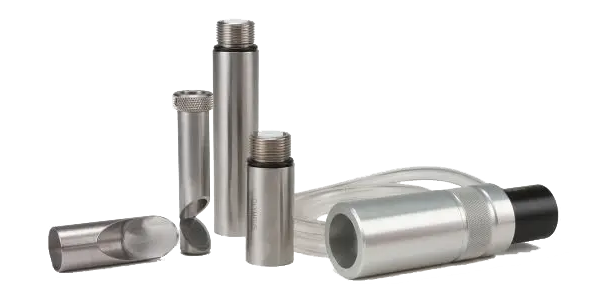

Accesorios de Imersión
Los accesorios de inmersión ayudan en las aplicaciones y técnicas de inmersión. Entre estos accesorios podemos nombrar los burbujeadores, tanques de inmersión, espejos de reflectividad y tubos de inspección.
Espejos reflectores
- Orienta el haz acústico cuando una inspección recta no es posible
- Espejos estándar que proporcionan una reflexión de 90° a través del haz acústico
| Tipo de estructura | Ángulo de incidencia | N.º de pieza |
| (°) | ||
| Estándar | 45 | F102 |
| Línea delgada | 45 | F132 |
| Lapicero óptico | 45 | F198 |
Burbujeradores (RBS, Portátiles)
- Permite ejecutar ensayos de inmersión cuando la inmersión completa de las piezas no es deseable o posible.
- Desarrollada para mantener un flujo de agua constante y de bajo flujo.
| Part Numbers | Diameter Opening | Water Path | Case Style | Nominal Element Size | Opening Type |
| inches | mm | inches | mm | inches | mm |
| MPF-B-0.5 | 0.300 | 7.6 | 1.00 | 25.4 | Standard SU | 0.125 0.25 | 3 6 | flat flat |
| B103 | 0.350 | 8.9 | 0.775 | 19.7 | Standard SU | 0.125 0.25 | 3 6 | V-notch V-notch |
| B103A | 0.350 | 8.9 | 0.475 | 12.1 | Standard SU | 0.125 0.25 | 3 6 | flat flat |
| B103W | 0.550 | 14 | 0.775 | 19.7 | Standard SU | 0.375 0.50 | 10 13 | V-notch V-notch |
| B103AW | 0.550 | 14 | 0.475 | 12.1 | Standard SU | 0.375 0.50 | 0.375 13 | flat flat |
| B116 | 0.100 | 2.5 | variable, min. of:
| Fits SU/RM case style | 0.125 0.25 | 3 6 | flat flat |
| B117 | 1.375 | 34.4 | 1.400 | 35.6 | Large Diameter | 1.00 | 25.4 | V-notch |
Tanque de inmersión RBS-1
El tanque de inmersión RBS-1 está diseñado para simplificar las mediciones de ensayos mediante técnicas de inmersión. Consta de un tanque acrílico transparente, una bomba sumergible y una fijación de sonda en una sola unidad portátil. La bomba inyecta un chorro de agua regulable a un burbujeador montado en el accesorio, lo que proporciona una columna de agua para transmitir las ondas acústicas provenientes de una sonda de inmersión en la pieza bajo ensayo. Es idónea para medir espesores fuera de línea en productos de metal, vidrio y plástico, como también en pequeños recipientes, tubos o tuberías, láminas o placas o piezas mecanizadas.
Tanque acrílico transparente
- 5,5 x 12 x 8 pulgadas (140 x 305 x 200 mm)
- Capacidad de 3,1 litros (0,83 galones)
Bomba
- Hasta 0,9 litros (0,25 galones) por minuto;
- 115 o 230 V, 30 vatios (rango de tensión de 90 a 135 VAC), de 50 a 60 Hz;
- Sumergible (se recomienda un interruptor de circuito por falla a tierra)

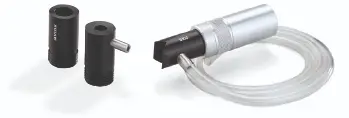

Juego de sonda con burbujeador manual
Las sondas con burbujeador manual están disponibles en 20 MHz (V316B) o 10 MHz (V312B). Existen sondas de inmersión que se enroscan en un montaje de burbujeador (B120), el cual se dota de una punta de acero inoxidable reemplazable y un tubo de suministro de agua. Estas ofrecen una alta resolución y favorecen la inspección de materiales finos. La combinación de la sonda V316B con el burbujeador puede alcanzar espesores de hasta 0,008" (0,2 mm).
| Frecuencia | Dimensión del elemento nominal | Longitud focalización | N.º de referencia de sonda | Montaje de burbujeador | Punta de repuesto | Punta flexible | ||
| MHz | pulg. | mm | pulg. | mm | ||||
| 10 | 0,25 | 25 | 1,00 | 25 | V312B-RM | B120 | B120-TIP | B120-FLEX-TIP |
| 20 | 0,125 | 3 | 0,75 | 19 | V316B-RM | B120 | B120-TIP | B120-FLEX-TIP |

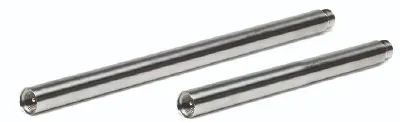

Tubos de investigación en inmersión
- Proporcionan una forma rápida y sencilla de fijar y operar las sondas de inmersión.
| N.º de pieza | Longitud | Se adapta a los estilos de conectores: | Diámetro externo | ||
| pulg. | mm | pulg. | mm | ||
| F112 | 1,5 | 38 | De UHF a UHF | 0,738 | 18,75 |
| F113 | 2 | 51 | De UHF a UHF | 0,738 | 18,75 |
| F114 | 3 | 76 | De UHF a UHF | 0,738 | 18,75 |
| F115 | 6 | 152 | De UHF a UHF | 0,738 | 18,75 |
| F116 | 8 | 203 | De UHF a UHF | 0,738 | 18,75 |
| F117 | 12 | 305 | De UHF a UHF | 0,738 | 18,75 |
| F118 | 18 | 457 | De UHF a UHF | 0,738 | 18,75 |
| F119 | 24 | 610 | De UHF a UHF | 0,738 | 18,75 |
| F120 | 30 | 762 | De UHF a UHF | 0,738 | 18,75 |
| F211 | 12 | 305 | De conector Microdot ® a Microdot | 0,312 | 7,92 |
