Medidor de espesores ultrasónico 27MG
El 27MG es un medidor de espesores ultrasónico básico diseñado para medir espesores de forma fiable de piezas o tuberías metálicas internamente corroídas o erosionadas. Se dota de una estructura ligera, duradera y ergonómica para una fácil manipulación.
El equipo 27MG de Evident es un medidor de espesores por ultrasonido económico y producido para efectuar mediciones fiables sobre tubos, tanques y otros equipos metálicos internamente corroídos o erosionados. Pesa solamente 340 g. (12 oz.) y se dota de un diseño ergonómico para una fácil operación con el uso de tan sólo una mano. A pesar de su tamaño y estructura compacta, el 27MG brinda varias funciones innovadoras que utilizan la misma tecnología presente en los medidores de espesores más avanzados de Evident. Este equipo es duradero, resistente y requiere el uso de baterías para ser operado. Entre sus características destacan su amplia pantalla LCD con retroiluminación y fácil lectura de caracteres, y su teclado intuitivo de codificación cromático, con teclas de acceso directo a las funciones principales.
Entre sus funciones estándares se incluyen: el Reconocimiento de sonda automático, para asegurar un óptimo funcionamiento de la sonda (transductor); la Compensación cero automatizada, para optimizar la fiabilidad de las mediciones sobre superficies de alta temperatura; los ajustes de la Ganancia para perfeccionar las mediciones sobre materiales dotados de atenuación acústica, tales como los metales de fundición; los ajustes de la Alarma baja/alta; el modo Diferencial y aquel Mínimo y Máximo, que permite consultar el espesor mínimo y máximo de veinte mediciones por segundo.

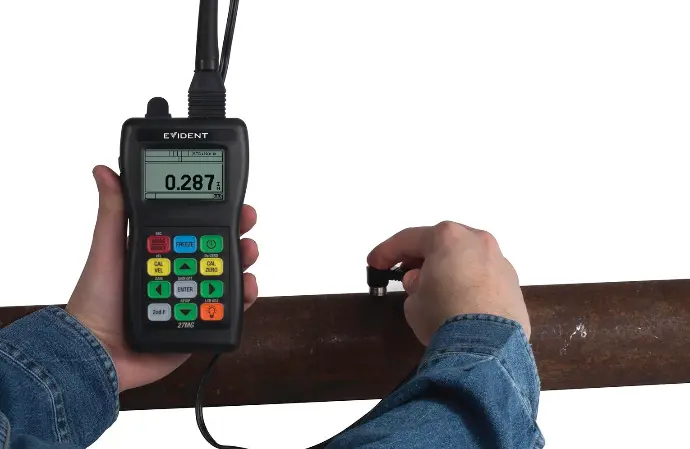

El equipo 27MG ha sido desarrollado para inspectores e ingenieros de mantenimiento que necesitan monitorizar el espesor de las paredes, en tubos, tanques, columnas y soportes metálicos de estructuras susceptibles a la corrosión interna. Los medidores de espesores por ultrasonido brindan soluciones rápidas y económicas que se basan en la emisión de ondas acústicas a través del material desde su exterior, evitando daños innecesarios en la pieza bajo ensayo.
Sondas

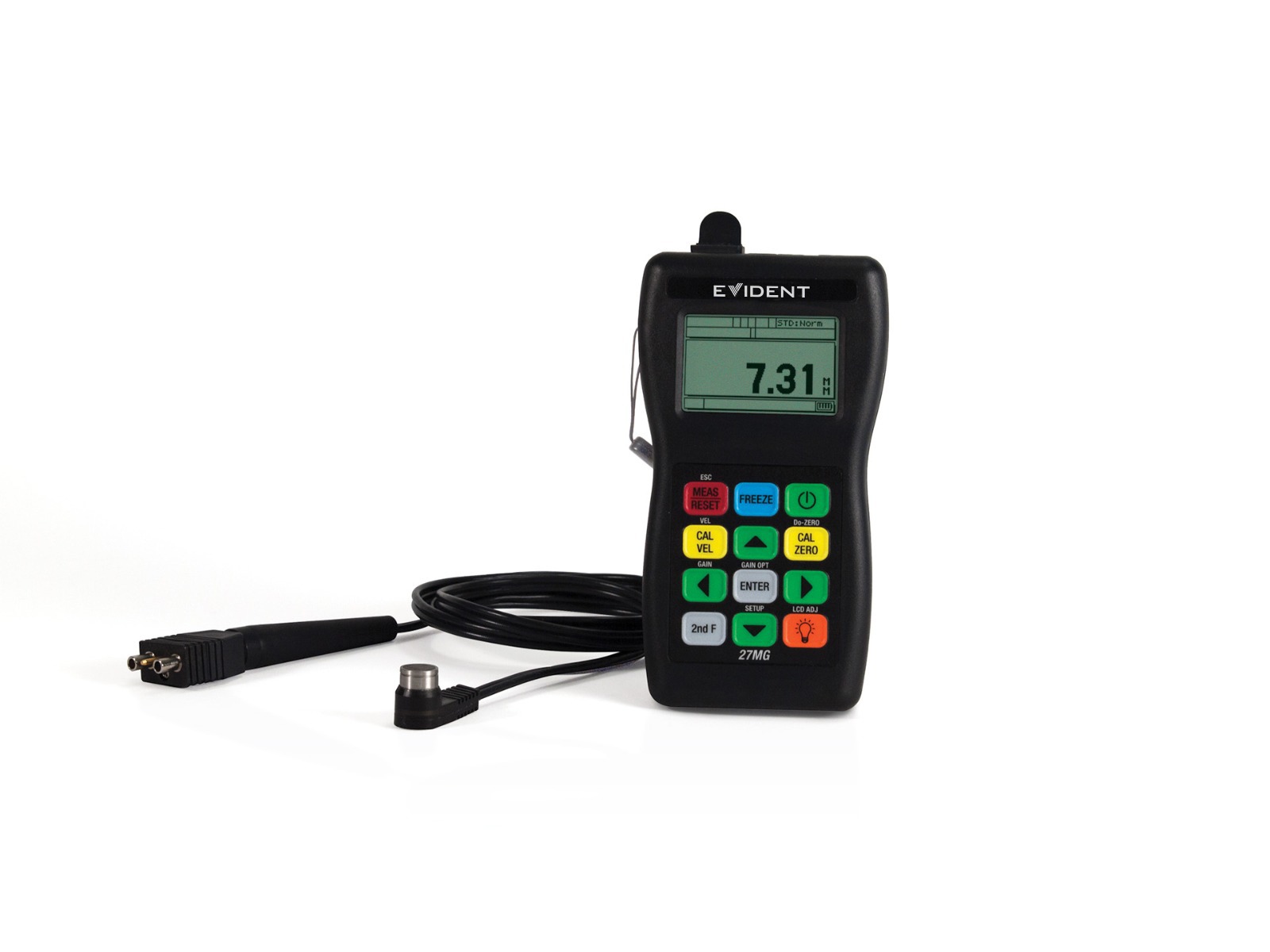

El medidor de espesores 27MG es suministrado junto con la sonda dual D7910. Esta permite efectuar mediciones de espesor para varias aplicaciones básicas de corrosión. Para efectuar mediciones en materiales delgados, gruesos o en tubos de diámetro pequeño, Evident dispone de una amplia gama de sondas (transductores) duales. Las sondas (transductores) de Evident poseen la función de «Reconocimiento de sonda automático», la cual permite optimizar el funcionamiento estos dispositivos mediante la identificación automática de la corrección de la trayectoria de emisión-recepción (V-path) predefinida.

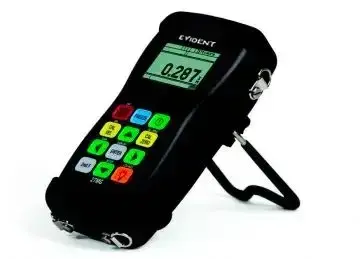

Equipo 27MG con la funda protectora de caucho, una correa para el cuello y su soporte.
Sondas con capacidad de reconocimiento automático
El 27MG es compatible con la línea completa de sondas duales de fácil intercambio, dotadas de diversas frecuencias, diámetros y capacidades de temperatura para enfrentar prácticamente todo tipo de aplicación.
| Sonda | N.º de referencia | Frecuencia (MHz) | Conector | Diámetro de la punta en mm (pulg.) | Rango de espesor (acero)1 mm (pulg.) | Rango de temperatura de 2 ºC (ºF) | Cable | N.º de referencia |
| D7910 | U8454038 | 5,0 | 90° | 12,7 (0.500) | De 1,00 a 254 (de 0,040 a 10,00) | De 0 a 50 (de 32 a 122) | Encapsulado | |
| D790 | U8450002 | 5,0 | Recta | 11,00 (0.434) | De 1,00 a 500,00 (de 0,040 a 20,000) | De –20 a 500 (de –5 a 932) | Encapsulado |
| D790-SM | U8450009 | Recta | LCMD-316-5B3 | U8800353 |
| D790-RL | U8450007 | 90° | LCLD-316-5G3 | U8800330 |
| D790-SL | U8450008 | Recta | LCLD-316-5H | U8800331 |
| D791 | U8450010 | 5,0 | 90° | 11,00 (0.434) | De 1,00 a 500,00 (de 0,040 a 20,000) | De –20 a 500 (de –5 a 932) | Encapsulado | |
| D791-RM | U8450011 | 5,0 | 90° | 11,00 (0.434) | De 1,00 a 500,00 (de 0,040 a 20,000) | –20 a 400 (de –5 a 932) | LCMD-316-5C | U8800345 |
| D7912 | Q4530005 | 10,0 | Recta | 7,5 (0.295) | De 0,50 a 25,00 (de –0,020 a 1,000) | De 0 a 50 (de 32 a 122) | Encapsulado | |
| D7913 | Q4530006 | 10,0 | 90° | 7,5 (0.295) | De 0,50 a 25,00 (de 0,020 a 1,000) | De 0 a 50 (de 32 a 122) | Encapsulado | |
| D794 | U8450014 | 5,0 | Recta | 7,20 (0.283) | De 0,75 a 50,0 (de 0,030 a 2,000) | De 0 a 50 (de 32 a 122) | Encapsulado |
| D797 | U8450016 | 90° | Encapsulado |
| D797-SM | U8450017 | 7.5 | Recta | 8.90 | 0.71 ～ 50.00 | -20 ～ 150 | LCMD-316-5D | U8800355 |
| D7226 | U8454013 |
| D798-LF | U8450019 | 7.5 | 90° | 7.20 | 0.71 ～ 50.00 | -20 ～ 150 | ポテッド |
| D798 | U8450018 | 90° | Encapsulado |
| D798-SM | U8450020 | 5.0 | Recta | 11.00 | 1.00～500.00 | -20～150 | LCMD-316-5J | U8800357 |
| D799 | U8450021 | 5,0 | 90° | 11,00 (0.434) | De 1,00 a 500,00 (de 0,040 a 20,000) | De –20 a 150 (de –5 a 300) | Encapsulado | |
| MTD7054 | U8620225 | 5,0 | 90° | 5,10 (0.200) | De 1,00 a 19,00 (de 0,040 a 0,750) | De 0 a 50 (de 32 a 122) | LCPD-78-5 | U8800332 |
2 Temperatura máxima solamente con un contacto intermitente.
3 Disponibilidad de cable de acero inoxidable; contacte con Evident, para obtener mayores detalles.
4 No está certificado EN15317; estas sondas son el resultado de ensayos de certificación TP103 en conformidad con la normativa ASTM E1065.
