Transductores y Zapatas de TOFD

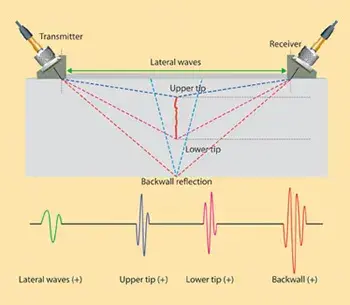

Las sondas y suelas (zapatas) TOFD generan ondas longitudinales refractadas en acero para usarlas en aplicaciones de dimensionamiento de grietas mediante la técnica TOFD.
Ventajas
Nuestras sondas de difracción de tiempo de vuelo (TOFD) generan ondas longitudinales de alto amortiguamiento para proporcionar una excelente resolución en aplicaciones TOFD complejas. Estas sondas de banda ancha que albergan elementos compuestos de alta sensibilidad se encuentran disponibles en frecuencias de 2,25 MHz a 15 MHz y en tamaños de 3 mm (0,25 ") a 12 mm (0,50"). Debe ser usadas con suelas (zapatas) TOFD especializadas dedicadas a la generación de ondas longitudinales refractadas en acero.
Sondas de rosca miniatura
Dimensiones de la sonda (en pulgadas)
Tipo de carcasa (estructura) | (A) | (B) | (C) | Hilo de rosca |
ST1 | 0,44 | 0,55 | 0,22 | De 3/8 a 32 |
ST2 | 0,71 | 0,685 | 0,257 | De 11/16 a 24 |
Frequency | Nominal Element Size | CENTRASCAN | VIDEOSCAN |
|---|
(MHz) | in. | mm | Part / Item No. | Part / Item No. |
2.25 | 0.25 | 6 | C542-SM/U8435019 | - |
2.25 | 0.375 | 10 | C566-SM/U8435030 | - |
2.25 | 0.5 | 13 | C540-SM/U8435017 | - |
5 | 0.125 | 3 | C567-SM/U8435031 | - |
5 | 0.25 | 6 | C543-SM/U8435020 | - |
5 | 0.375 | 10 | C568-SM/U8435032 | - |
5 | 0.5 | 13 | C541-SM/U8435018 | - |
10 | 0.125 | 3 | C563-SM/U8435028 | - |
10 | 0.25 | 6 | C544-SM/U8435021 | - |
15 | 0.125 | 3 | - | V564-SM/U8474029 |

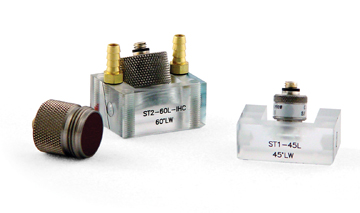

Suelas (zapatas) de rosca miniatura TOFD
ST1 Wedge Type | ST2 Wedge Type | Refracted Longitudinal Angle (°) | Wedge Options |
|---|---|---|---|
ST1-45L | ST2-45L | 45 | Standard |
ST1-45L-IHC | ST2-45L-IHC | 45 | Irrigated* |
ST1-60L | ST2-60L | 60 | Standard |
ST1-60L-IHC | ST2-60L-IHC | 60 | Irrigated* |
ST1-70L | ST2-70L | 70 | Standard |
ST1-70L-IHC | ST2-70L-IHC | 70 | Irrigated* |
