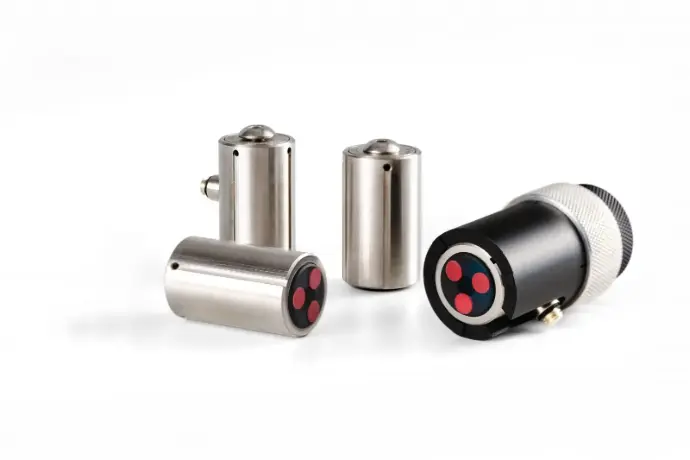

TRANSDUCTORES DE ALTA FRECUENCIA
Las sondas de alta frecuencia son sondas monoelemento o de inmersión diseñadas para producir frecuencias iguales o superiores a 20 MHz.
Las sondas de contacto están disponibles en frecuencias de hasta 225 MHz. El rendimiento depende del emisor/receptor y de la aplicación. Todas las sondas se fabrican de forma especial según las especificaciones del cliente. Póngase en contacto con nosotros para hablar de las aplicaciones.
Ventajas:
- Diseño de banda ancha fuertemente amortiguado para proporcionar una excelente resolución temporal.
- Longitudes de onda cortas para una mayor capacidad de resolución de defectos.
- Focalización habilitada en diámetros de haces muy pequeños.
- Rango de frecuencia de 20 MHz a 225 MHz
Sondas de contacto a alta frecuencia
Sondas de contacto a alta frecuencia
- La línea de retardo permanente formada por dióxido de silicio fundido permite evaluar defectos, analizar materiales o medir espesores mediante un método de ensayo por contacto directo.
- Tres configuraciones diferentes de líneas de retardo (BA, BB, BC) que permiten varias combinaciones de ecos provenientes de ellas.
- Conector de estilo estándar: Microdot®
- de 90° (RM).

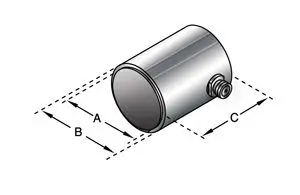

| Estilo de retardo | (A) | (B) | (C) |
| BA | 0,72 | 0,81 | 1,00 |
| BB | 0,34 | 0,44 | 0,81 |
| BC | 0,34 | 0,44 | 0,63 |
Dimensiones de sonda (en pulgadas)
Frecuencia (MHz) | Tamaño nominal del elemento
| VIDEOSCAN | |
|---|---|---|---|
pulgadas | mm | Pieza / N.º de artículo | |
20 | 0.25 | 6 | V212-BA-RM U8411009 V212-BC-RM U8411011 V212-BB-RM U8411010 |
30 | 0.25 | 6 | V213-BB-RM U8411021 V213-BA-RM U8411020 V213-BC-RM U8411022 |
50 | 0.125 | 3 | V215-BA-RM U8411026 V215-BB-RM U8411027 V215-BC-RM U8411028 |
50 | 0.25 | 6 | V214-BC-RM U8411025 V214-BA-RM U8411023 V214-BB-RM U8411024 |
75 | 0.125 | 3 | V2025 \ U8415045 |
75 | 0.25 | 6 | V2022 \ U8415044 |
100 | 0.125 | 3 | V2012 U8415043 V2054 U8415046 |
125 | 0.125 | 3 | V2062 \ U8415047 |

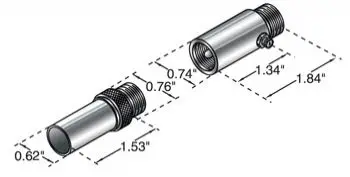

Sonda estándar de alta frecuencia y carcasa de inmersión
- Línea de retardo permanente en dióxido de silicio fundido.
- Unidades de focalización que usan lentes de campo de calidad óptica.
- Adaptador F202 que permite la fijación con un conector UHF pasivo y un conector activo Microdot ® .
- Combina alta frecuencia en una estructura pequeña.
Configurador de sondas (transductores)
Solicite una cotización o compre una sonda mediante la selección del número de artículo.
Frecuencia (MHz) | Tamaño nominal del elemento | VIDEOSCAN | |
|---|---|---|---|
pulgadas | mm | Pieza / N.º de artículo | |
20 | 0.25 | 6 | V354-SU U8423057 V372-SU U8423058 V373-SU U8423059 V374-SU U8423060 |
30 | 0.25 | 6 | V376-SU U8423081 V375-SU U8423080 V377-SU U8423082 V356-SU U8423078 |
50 | 0.25 | 6 | V358-SU \ U8423079 |

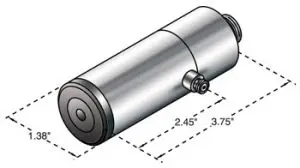

Sonda con carcasa de inmersión SU/RM
Sonda con carcasa de inmersión SU/RM de alta frecuencia
- La línea de retardo fija de dióxido de silicio fundido con una lente esmerilada de calidad óptica proporciona un alto grado de precisión en la alineación y la focalización del haz.
- La carcasa (estructura) de acero inoxidable se dota de un conector UHF recto pasivo (Straight UHF, SU) y un conector activo Microdot en 90° (Right Angle Microdot, RM).
- Las carcasas (estructuras) grandes permiten líneas de retardo más extensas y reducen las reverberaciones y el ruido del retardo.
*Las sondas crean ondas superficiales en acero, titanio y otros materiales con velocidades similares. Póngase en contacto con Zion NDT para obtener más información acerca de las frecuencias más altas. Las sondas ligeras de alta frecuencia son una alternativa a las sondas con el tipo de carcasa SU/RM. Ofrecen una carcasa (estructura) menos ancha y un peso más ligero sin debilitar el rendimiento.
Configurador de sondas (transductores)
Solicite una cotización o compre una sonda mediante la selección del número de artículo.
Frecuencia (MHz) | Tamaño nominal del elemento | VIDEOSCAN | |
|---|---|---|---|
pulgadas | mm | Pieza / N.º de artículo | |
50 | 0.125 | 3 | V3332 \ U8424006 |
50 | 0.25 | 6 | V3192 U8424001 V3193 U8424002 V3409 U8424012 V390-SU/RM U8423084 V3330 U8424005 V3337 U8424007 |
75 | 0.25 | 6 | V3320 U8424004 V3349 U8424009 |
100 | 0.125 | 3 | V3346 \ U8424008 |
100 | 0.25 | 6 | V3194 U8424003 V3394 U8424010 V3534 U8424013 |
Sondas de alta frecuencia con separador (punto muerto)
- Línea de retardo permanente formada por dióxido de silicio fundido para analizar materiales o medir espesores.
- Discos separadores fijos que proporcionan acoplamiento capilar controlado.
- Conector de estilo estándar: Microdot® (RM) de ángulo de 90°.

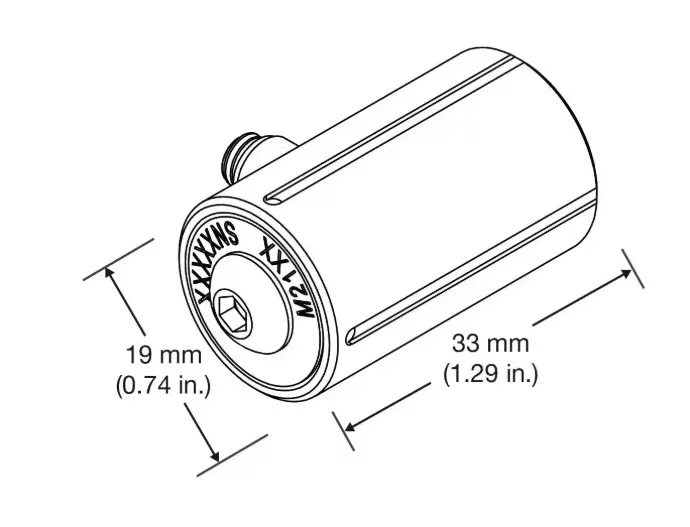

Dimensiones de sonda
Opciones de sonda y accesorios
M2104: Sonda especial de alta frecuencia con separador (punto muerto), dotada de 125 MHz, diámetro de punta de 0,74 pulg. (18,8 mm). Es suministrada con el certificado del formulario de ensayo.
M2102: Sonda especial de alta frecuencia con separador (punto muerto), dotada de 75 MHz, diámetro de punta de 0,74 pulg. (18,8 mm). Es suministrada con el certificado del formulario de ensayo.
B126: Burbujeador especial de trayectoria de agua variable destinado a las sondas M2104 y M2102.
