Soluciones END  /  Transductores de ultrasonido convencional


 Transductores con Protección Frontal


Son sondas monoelemento de contacto por onda longitudinal que pueden ser usadas con líneas de retardo, membranas o cubiertas protectoras antidesgaste.


Solicitar cotización

Solicitar Demostración






Ventajas:

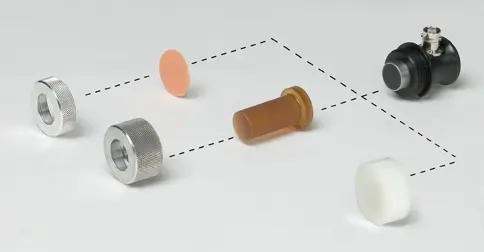

  • Proporciona versatilidad al ofrecer una línea de retardo extraíble, una tapa protectora contra el desgaste y una membrana protectora.
  • Cuando el transductor se utiliza solo (sin ninguna de las opciones), la superficie de desgaste de epoxi proporciona una buena adaptación de impedancia acústica a plásticos, muchos compuestos y otros materiales de baja impedancia.
  • Los estuches están roscados para una fácil conexión a la línea de retardo, membrana protectora y opciones de tapa de desgaste.

Aplicaciones:


  • Detección de fallas mediante haz recto
  • Medición de espesor
  • Inspecciones de alta temperatura
  • Inspección de placas, palanquillas, barras y piezas forjadas

Nominal Element Size(A)(B)(C)
1.501.531.752.25
1.1251.531.381.81
1.001.531.251.63
0.751.530.991.41
0.501.530.631.19
Transducer Dimensions (in inches)

​

Cara protegida estándar

  • Las fundas Comfort Fit están diseñadas para sujetarse fácilmente y proporcionar un agarre firme incluso con guantes.
  • Conector estándar: BNC en ángulo recto (RB); puede estar disponible en BNC recto (SB).
  • Las opciones de línea de retardo, membrana protectora y tapa de desgaste se venden por separado del transductor.
Frequency
(MHZ)		Nominal Element SizeACCUSCAN-SCENTRASCANVIDEOSCAN
in.mmNum. Item / parteNum. Item / parteNum. Item / parte
0.51

A601S-RB

U8440001

V601-RB

U8442001

0.51.5

V689-RB

U8442029

10.5

A603S-RB

U8440005

C603-RB

U8441002

V603-RB

U8442005

10.75

V614-RB

U8442021

11

A602S-RB

U8440003

C602-RB

U8441001

V602-RB

U8442003

2.250.5

A606S-RB

U8440011

C606-RB

U8441004

V606-RB

U8442011

2.250.75

A605S-RB

U8440009

V605-RB

U8442009

2.251

A604S-RB

U8440007

C604-RB

U8441003

V604-RB

U8442007

2.251.5

V695-RB

U8442037

3.50.5

A682S-RB

U8440027

V682-RB

U8442027

3.50.75

A681S-RB

U8440025

3.51

A680S-RB

U8440023

V680-RB

U8442023

50.5

A609S-RB

U8440017

C609-RB

U8441006

V609-RB

U8442017

50.75

A608S-RB

U8440015

V608-RB

U8442015

51

A607S-RB

U8440013

V607-RB

U8442013

100.5

A611S-RB

U8440019

V611-RB

U8442019


​

​

Opciones de línea de retardo de alta temperatura

  • Permite el contacto intermitente con superficies calientes*
  • Mejora la resolución cerca de la superficie
  • El contorneado de las líneas de retardo proporciona un mejor acoplamiento en superficies curvas
  • Las líneas de retardo de temperatura cálida (WTD) se pueden utilizar para aplicaciones a temperatura ambiente


Nominal Element SizeDelay Line
Retaining
Ring		350°F max.
(175°C)		500°F max.
(260°C)		900°F max.
(480°C)
inchesmm
1.00DRN-3WTD-3-xHTD-3-xVHTD-3-x
0.75DRN-4WTD-4-xHTD-4-xVHTD-4-x
0.50DRN-5WTD-5-xHTD-5-xVHTD-5-x
*El ciclo de uso recomendado es de diez segundos de contacto máximo, seguido de un minuto de enfriamiento por aire. Sin embargo, el transductor no debe superar los 50 °C (122 °F).

X = longitudes estándar de línea de retardo, disponibles en 13 mm (1/2"), 25 mm (1") y 38 mm (1-1/2"). Especifique al realizar el pedido.

Nota: Para las líneas de retardo mencionadas anteriormente, se puede utilizar una velocidad de onda longitudinal del material a temperatura ambiente de 0,100 pulg./µs ±0,005 pulg./µs como aproximación para los cálculos básicos. Este valor no debe utilizarse para cálculos de diseño de ingeniería.


​


​

Opción de membrana protectora

  • Mejora el acoplamiento en superficies rugosas o irregulares.
  • Acoplamiento en seco para superficies lisas y limpias.


Nominal Element SizeMembranes Only*Membrane Retaining RingKits
inchesmmpkg of 12pkg of 60
1.50PM-1-12MRN-1PMK-1
1.125PM-2-12MRN-2PMK-2
1.00PM-3-12MRN-3PMK-3
0.75PM-4-12MRN-4PMK-4
0.50PM-5-12MRN-5PMK-5
*Disponible en láminas de 91,4 cm x 91,4 cm x 0,3 mm. Pida la pieza número NPD-665-3101.

† El kit incluye 12 membranas, 1 anillo y acoplador C-2.



​

​

Opción de tapa protectora

• La tapa de desgaste de nailon proporciona una solución económica en aplicaciones que requieren escanear o fregar superficies rugosas.



Nominal

Element Size

Protective

inches

mm

1.50

38

NWC-1

1.125

29

NWC-2

1.00

25

NWC-3

0.75

19

NWC-4

0.50

13

NWC-5
