Soluciones END / Sondas para inspección de tubos
Sondas tubulares de ECA
Nuestras sondas TXE son idóneas para detectar grietas circunferenciales, en particular aquellas que se encuentran en el borde de los soportes o portamangas. La proyección resultante es una representación C-scan intuitiva. Las sondas TXE también pueden usarse para escanear toda la longitud de un tubo a velocidades muy altas.

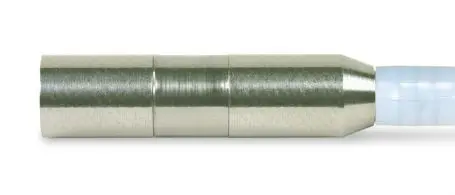

TXE: Configuración de enganche
La sonda TXE es idónea para detectar grietas circunferenciales, en particular aquellas ubicadas en los flancos de los soportes o láminas tubulares. Da como resultado una representación C-scan a carácter intuitivo y, asimismo, la sonda puede ser usada para escanear la completa longitud del tubo usando varias velocidades.
Recomendaciones
Las sondas TXE están diseñadas para detectar grietas circunferenciales en tuberías de acero inoxidable.
Características
- Detección de grietas circunferenciales en cualquier parte del tubo, incluida la placa del tubo y las ubicaciones de los soportes.
- Inspección longitudinal completa del tubo con velocidades similares a la velocidad estándar de la técnica ECT (1 m/s), al reemplazar las sondas de superficie plana rotativas.
- Representación C-scan 2D y 3D para una comprensión máxima de las señales con la opción C-scan de MultiView.
- Construcción de titanio sólida y duradera.
- No se requiere multiplexor. Conexión directa al conector estándar de corrientes de Focault (EC) amplificadas del instrumento MS 5800
- Uso opcional de hasta cuatro frecuencias en combinación y en todos los diseños de pantalla C-scan.
Tipo de sonda | Disposición de bobinas | Diámetro de la sonda (use mm en el N.° de pieza) | Nivel de frecuencia | Longitud de cable | |
|---|---|---|---|---|---|
- | - | mm | pulg. | - | - |
TXE: Sonda tubular de ECA | R8: Ocho bobinas de reflexión | Estándar De 13,8 mm hasta 24 mm por 0,2 mm | Estándar De 0,543 pulg. a 0,945 pulg. por 0,008 pulg. | MF: Frecuencia media optimizada para acero inoxidable. | 20 m (65 pies) |
Respuesta de la sonda
Las sondas de corrientes de Foucault multielementos de la serie TXE presentan canales independientes que permiten la generación de representaciones C-scan para un análisis más fácil.
C-scan de tubo de calibración destinado a END de Evident CT02
Grietas circunferenciales (75 % y 50 % en el soporte)
Ventajas
- El gran tamaño del elemento permite la inspección de componentes más gruesos y proporciona un amplio índice de escaneo.
- Transductores disponibles en las series Accuscan-S, Centrascan y Videoscan.
- Cuñas disponibles para Accupath y alta temperatura.
- Los receptáculos roscados de latón garantizan un anclaje firme del transductor a la cuña.
- Disponible en frecuencias de hasta 0,5 MHz y 1,0 MHz.
- Tornillos cautivos incluidos con el transductor.
