Sondas para superficies de tipo lápiz optico

Las sondas para superficies de tipo lápiz/lapicero óptico están equipadas con un collar ajustable que ayuda a alcanzar el ángulo óptimo para la inspección y asegura una mayor estabilidad. Pertenecientes a la familia de sondas desmontables de eje curvo para superficies de acero inoxidable, estas sondas de lápiz/lapicero óptico cuentan con bobinas pequeñas y una carcasa de diámetro pequeño construida para frecuencias más altas. Suelen usarse para detectar grietas por rotura en superficies.

Solicitar cotización

Solicitar Demostración

Ventajas

Excelente para la detección de pequeños defectos.
Buena estabilidad en superficies planas.
Disponible con la tecnología Powerlink.
Amplia selección de rangos de frecuencia.
Amplia variedad de configuraciones de bobinas disponibles.

Aplicaciones

Inspección a través de la pintura en remaches de aeronaves.
Inspección de la estructura, unidad y motor de la aeronave.
Detección a través de la pintura en fisuras por corrosión bajo tensión en acero inoxidable y acero al carbono.
Inspección de grietas superficiales de equipos de fabricación y transporte.

Sondas de configuración de reflexión

Se les conoce también como sondas de emisión-recepción o control-captura.

Adecuadas para detectar pequeños defectos, como grietas por fatiga.
Generan menos deriva que las sondas de configuración puente.
Sensibilidad unidireccional.
Soportan variaciones de temperatura.
Las bobinas de emisión-recepción pueden ser optimizadas por separado para su propósito previsto.
Rango de frecuencia más amplio, ya que no es necesario equilibrar las bobinas del controlador con las bobinas captadoras.

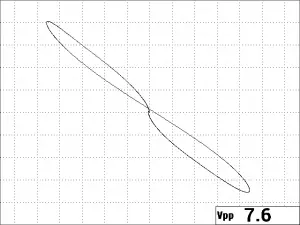

Las sondas de configuración diferencial de reflexión de Evident proporcionan una señal limpia (sin ruido) y fuerte tal como se muestra.

Tipo	Bobina	Frecuencia	Blindaje	Conector	N.º de pieza	N.º de referencia	N.º de cable	N.º de referencia
Lápiz (Tb. lapicero) óptico	Configuración diferencial de reflexión	De 500 kHz a 3 MHz	Sin blindaje	Triax Fisher	9213423	U8623173	SPO-6687	U8800538
Lápiz (Tb. lapicero) óptico	Configuración diferencial de reflexión	De 3 MHz a 6 MHz	Sin blindaje	Triax Fisher	9213424	U8623174	SPO-6687	U8800538
Lápiz (Tb. lapicero) óptico	Configuración diferencial de reflexión	De 500 kHz a 3 MHz	Con blindaje	Triax Fisher	9213425	U8623175	SPO-6687	U8800538
Lápiz (Tb. lapicero) óptico	Configuración diferencial de reflexión	De 3 MHz a 6 MHz	Con blindaje	Triax Fisher	9213426	U8623176	SPO-6687	U8800538
Lápiz (Tb. lapicero) óptico	Configuración diferencial de reflexión	De 500 kHz a 3 MHz	Con blindaje	Powerlink™	9222163	U8626025	9122083	U8800073
Lápiz (Tb. lapicero) óptico	Configuración diferencial de reflexión	De 500 kHz a 3 MHz	Sin blindaje	Powerlink™	9222430	U8629773	9122083	U8800073
Lápiz (Tb. lapicero) óptico	Configuración diferencial de reflexión	De 3 MHz a 6 MHz	Con blindaje	Powerlink™	9222432	U8614281	9122083	U8800073

Sondas de configuración absoluta puente

Las bobinas de referencia internas garantizan la mejor correspondencia con la bobina de ensayo cuando se usa un conector Triax (Fischer™*) o Powerlink.
Bobina con blindaje para una mayor resolución.
Detección de grietas en todas las direcciones.
Tipo de sonda de uso común en todo el mundo.
Opción rentable.

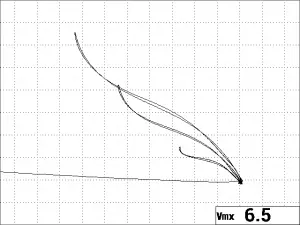

Las sondas de configuración absoluta puente de Evident generan una señal limpia (sin ruido) y fuerte tal y como se muestra.

* Todas las marcas son marcas de comercio o marcas registradas de sus respectivos propietarios o terceras partes.

Tipo	Bobina	Frecuencia	Blindaje	Conector	N.º de pieza	N.º de referencia	N.º de cable	N.º de referencia
Lápiz (Tb. lapicero) óptico	Configuración absoluta puente	De 100 kHz a 500 kHz	Sin blindaje	Triax Fisher	9213402	U8623152	9122244	U8800091
Lápiz (Tb. lapicero) óptico	Configuración absoluta puente	De 500 kHz a 1 MHz	Sin blindaje	Triax Fisher	9213403	U8623153	9122244	U8800091
Lápiz (Tb. lapicero) óptico	Configuración absoluta puente	De 1 MHz a 2 MHz	Sin blindaje	Triax Fisher	9213404	U8623154	9122244	U8800091
Lápiz (Tb. lapicero) óptico	Configuración absoluta puente	De 2 MHz a 4 MHz	Sin blindaje	Triax Fisher	9213405	U8623155	9122244	U8800091
Lápiz (Tb. lapicero) óptico	Configuración absoluta puente	De 4 MHz a 6 MHz	Sin blindaje	Triax Fisher	9213406	U8623156	9122244	U8800091
Lápiz (Tb. lapicero) óptico	Configuración absoluta puente	De 100 kHz a 500 kHz	Con blindaje	Triax Fisher	9213408	U8623158	9122244	U8800091
Lápiz (Tb. lapicero) óptico	Configuración absoluta puente	De 1 MHz a 2 MHz	Con blindaje	Triax Fisher	9213409	U8623159	9122244	U8800091
Lápiz (Tb. lapicero) óptico	Configuración absoluta puente	De 2 MHz a 4 MHz	Con blindaje	Triax Fisher	9213410	U8623160	9122244	U8800091
Lápiz (Tb. lapicero) óptico	Configuración absoluta puente	De 4 MHz a 6 MHz	Con blindaje	Triax Fisher	9213411	U8623161	9122244	U8800091
Lápiz (Tb. lapicero) óptico	Configuración absoluta puente	De 500 kHz a 1 MHz	Con blindaje	Powerlink™	9222162	U8626024	9122083	U8800073
Lápiz (Tb. lapicero) óptico	Configuración absoluta puente	De 100 kHz a 500 kHz	Con blindaje	Powerlink™	9222180	U8626027	9122083	U8800073
Lápiz (Tb. lapicero) óptico	Configuración absoluta puente	De 1 MHz a 2 MHz	Con blindaje	Powerlink™	9222181	U8626028	9122083	U8800073
Lápiz (Tb. lapicero) óptico	Configuración absoluta puente	De 100 kHz a 500 kHz	Sin blindaje	Powerlink™	9222412	U8626110	9122083	U8800073
Lápiz (Tb. lapicero) óptico	Configuración absoluta puente	De 500 kHz a 1 MHz	Sin blindaje	Powerlink™	9222413	U8629440	9122083	U8800073
Lápiz (Tb. lapicero) óptico	Configuración absoluta puente	De 1 MHz a 2 MHz	Sin blindaje	Powerlink™	9222414	U8629139	9122083	U8800073
Lápiz (Tb. lapicero) óptico	Configuración absoluta puente	De 2 MHz a 4 MHz	Sin blindaje	Powerlink™	9222415	U8623305	9122083	U8800073
Lápiz (Tb. lapicero) óptico	Configuración absoluta puente	De 4 MHz a 6 MHz	Sin blindaje	Powerlink™	9222417	U8616124	9122083	U8800073
Lápiz (Tb. lapicero) óptico	Configuración absoluta puente	De 4 MHz a 6 MHz	Con blindaje	Powerlink™	9222418	U8626035	9122083	U8800073

Sonda de configuración de reflexión

Se les conoce también como sondas de emisión-recepción o control-captura.

Proporcionan una respuesta similar a la sonda de configuración absoluta puente.
Disponibles con las bobinas de control y captura apiladas o concéntricas.
Permiten la detección de grietas en todas las direcciones.
Soportan variaciones de temperatura.
Operan en un amplio rango de frecuencias.

Las sondas de configuración absoluta de reflexión de Evident proporcionan una señal sin ruidos y fuerte tal como se muestra.

Tipo	Bobina	Frecuencia	Blindaje	Conector	N.º de pieza	N.º de referencia	N.º de cable	N.º de referencia
Lápiz (Tb. lapicero) óptico	Configuración absoluta de reflexión	De 100 kHz a 1 MHz	Sin blindaje	Triax Fisher	9213417	U8623167	SPO-6687	U8800538
Lápiz (Tb. lapicero) óptico	Configuración absoluta de reflexión	De 1 MHz a 3 MHz	Sin blindaje	Triax Fisher	9213418	U8623168	SPO-6687	U8800538
Lápiz (Tb. lapicero) óptico	Configuración absoluta de reflexión	De 100 kHz a 1 MHz	Con blindaje	Triax Fisher	9213420	U8623170	SPO-6687	U8800538
Lápiz (Tb. lapicero) óptico	Configuración absoluta de reflexión	De 1 MHz a 3 MHz	Con blindaje	Triax Fisher	9213421	U8623171	SPO-6687	U8800538
Lápiz (Tb. lapicero) óptico	Configuración absoluta de reflexión	De 100 kHz a 1 MHz	Con blindaje	Powerlink™	9222188	U8626033	9122083	U8800073
Lápiz (Tb. lapicero) óptico	Configuración absoluta de reflexión	De 100 kHz a 1 MHz	Sin blindaje	Powerlink™	9222421	U8629500	9122083	U8800073
Lápiz (Tb. lapicero) óptico	Configuración absoluta de reflexión	De 1 MHz a 3 MHz	Con blindaje	Powerlink™	9222423	U8626037	9122083	U8800073

Sonda de configuración diferencial puente

Adecuadas para detectar pequeños defectos, como grietas por fatiga.
Sensibilidad unidireccional.

Las sondas de configuración diferencial puente de Evident generan una señal limpia (sin ruido) y fuerte tal y como se muestra.

Tipo	Bobina	Frecuencia	Blindaje	Conector	N.º de pieza	N.º de referencia	N.º de cable	N.º de referencia
Lápiz (Tb. lapicero) óptico	Configuración diferencial puente	De 500 kHz a 2 MHz	Con blindaje	Triax Fisher	9213015	U8623150	9122244	U8800091
Lápiz (Tb. lapicero) óptico	Configuración diferencial puente	De 500 kHz a 2 MHz	Sin blindaje	Triax Fisher	9213412	U8623162	9122244	U8800091
Lápiz (Tb. lapicero) óptico	Configuración diferencial puente	De 2 MHz a 4 MHz	Sin blindaje	Triax Fisher	9213413	U8623163	9122244	U8800091
Lápiz (Tb. lapicero) óptico	Configuración diferencial puente	De 4 MHz a 6 MHz	Sin blindaje	Triax Fisher	9213414	U8623164	9122244	U8800091
Lápiz (Tb. lapicero) óptico	Configuración diferencial puente	De 2 MHz a 4 MHz	Con blindaje	Triax Fisher	9213415,00	U8623165	9122244	U8800091
Lápiz (Tb. lapicero) óptico	Configuración diferencial puente	De 4 MHz a 6 MHz	Con blindaje	Triax Fisher	9213416	U8623166	9122244	U8800091
Lápiz (Tb. lapicero) óptico	Configuración diferencial puente	De 500 kHz a 2 MHz	Con blindaje	Powerlink™	9222184,00	U8626029	9122083	U8800073
Lápiz (Tb. lapicero) óptico	Configuración diferencial puente	De 2 MHz a 4 MHz	Con blindaje	Powerlink™	9222185	U8626030	9122083	U8800073
Lápiz (Tb. lapicero) óptico	Configuración diferencial puente	De 4 MHz a 6 MHz	Con blindaje	Powerlink™	9222186	U8626031	9122083	U8800073
Lápiz (Tb. lapicero) óptico	Configuración diferencial puente	De 500 kHz a 2 MHz	Sin blindaje	Powerlink™	9222426	U8629771	9122083	U8800073
