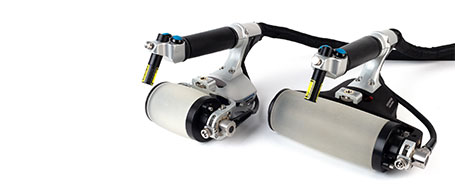

Sonda de rueda RollerFORM con arreglo en fases (Phased Array)
RollerForm es una sonda (o escáner) Phased Array con una rueda, desarrollada específicamente para facilitar las inspecciones por ultrasonido de alta calidad (similares a aquellas por inmersión) en materiales compuestos, como los polímeros reforzados con fibra al carbón (CFRP). Gracias a su capacidad económica que remplaza sistemas completos de codificación bidimensional (2D), el RollerForm representa una alternativa viable para aquellas técnicas de inspección por inmersión.
Escáner Phased Array de roldana
Inspección C-scan sin inmersión

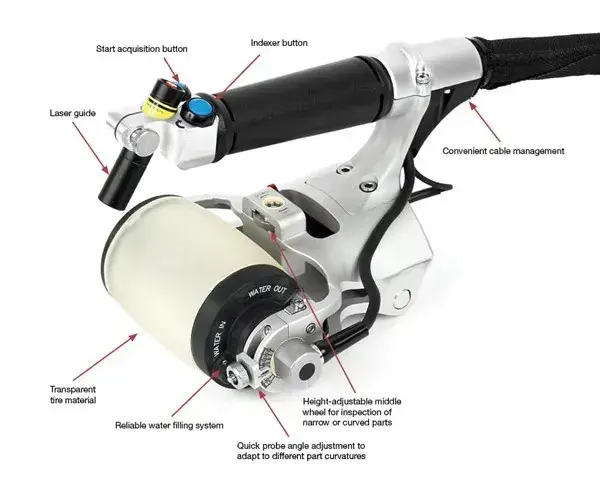

El escáner de roldana RollerFORM™, dotado de una sonda de ultrasonido multielemento (Phased Array), ha sido desarrollado para inspeccionar materiales compuestos y otros materiales que presentan superficies lisas, comúnmente usados en la industria aeroespacial. Gracias a su capacidad económica y de fácil implementación que remplaza sistemas completos de codificación bidimensional (2D), el RollerFORM representa una alternativa viable para aquellas técnicas de inspección por inmersión.
El material exclusivo, que forma la goma de la roldana acústica del RollerFORM, ha sido especialmente producido para garantizar inspecciones por ultrasonidos de alta calidad, comparables a aquellas por inmersión. El RollerFORM sólo requiere una mínima cantidad de acoplante y presión para alcanzar un excelente acoplamiento y una óptima señal, incluso en posiciones de escaneo difíciles.
Características clave
- Acoplamiento excepcional, que requiere una cantidad mínima de acoplante.
- Impedancia acústica similar a la del agua.
- Línea de retardo en agua de 25 mm que permite la inspección de materiales compuestos de hasta 50 mm de espesor.
- Amplia cobertura de haz hasta de 51,2 mm.
- Compatibilidad de utilización que cumple con los procedimientos existentes de fabricantes de fuselajes (aeronaves).
Componentes de serie
- Sonda de ultrasonido multielemento (PA) con conector OmniScan.
- Codificador (a prueba de agua) con conector compatible para los equipos OmniScan MX2 y SX.
- Guía laser.
- Botón de indexación y de inicio de adquisición.
- Piezas de repuesto.
- Bomba de llenado/inyección y conexión de conductos.
Sólo deslícelo para obtener resultados instantáneos
El RollerFORM, combinado con un instrumento Phased Array, como el OmniScan® o el FOCUS™LT, usa haces de ultrasonido de cero grados para inspecciones en entornos de fabricación y mantenimiento. Entre las aplicaciones más frecuentes destacan: el dimensionamiento de la delaminación y la cuantificación de la porosidad en materiales de núcleos compuestos, como también la monitorización de la pérdida de espesor en paneles de aluminio. Gracias a su botón de indexación integrado, la estructura ergonómica del escáner RollerForm permite escanear la superficie de un material mediante la adquisición de múltiples C-scan unilineales. Estos escaneos son combinados en tiempo real dentro de una sola representación. La guía láser integrada facilita, también, la rectitud y precisión de las representaciones unilineales C-scan.
Además de brindar un acoplamiento excepcional, la goma de la roldana del escáner RollerFORM está hecha de un material exclusivo que se asemeja bastante a la impedancia acústica del agua. Su diseño permite una transmisión eficiente de la energía a través de la pieza, sin producir ecos parásitos. Esto permite obtener una óptima resolución cercana a la superficie de 1 mm en materiales compuestos, cuando se utiliza el modelo de la sonda PA de 5 MHz. El modelo de sonda de ultrasonido multielemento (PA) de 3,5 MHz de frecuencia es más adecuado para ciertos materiales gruesos o con mayor atenuación acústica. Gracias a la transparencia del material que forma la goma de la roldana acústica, es posible identificar fácilmente la presencia de burbujas de aire o impurezas dentro de la cámara de agua (roldana acústica con agua).
