Soluciones END/ Sistema de inspección de soldaduras de circunferenciales en tubería
PipeWIZARD IX
El sistema de pruebas ultrasónicas por matriz en fase PipeWIZARD™ iX ayuda a las empresas de tuberías a garantizar la validación confiable de las soldaduras circunferenciales durante el proceso de construcción. El sistema PipeWIZARD iX, tan robusto como compacto, está diseñado para facilitar las inspecciones de tuberías tanto terrestres como marinas. Este potente sistema de detección multitecnología, una solución de pruebas ultrasónicas automatizadas (AUT) altamente eficiente, revela defectos en las soldaduras circunferenciales y en la zona afectada por el calor (HAZ) para que puedan analizarse y evaluarse rápidamente.

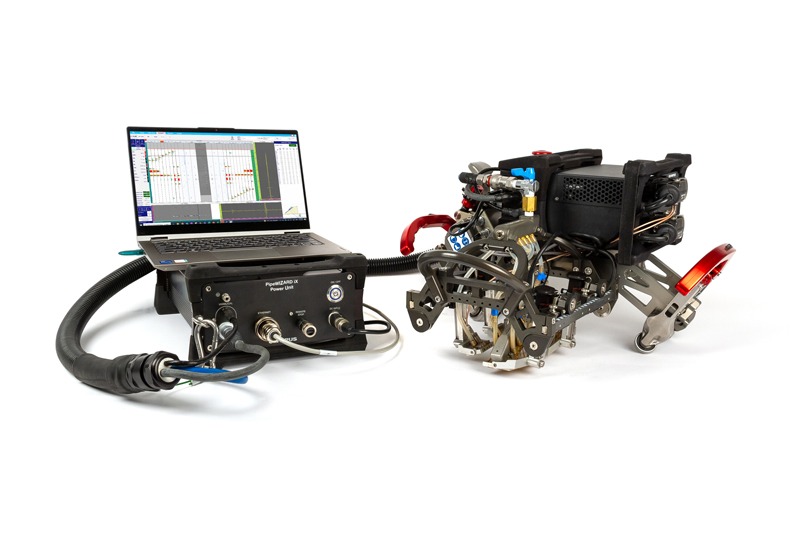

Sistema ultrasónico automatizado PipeWIZARD™ iX para la inspección de soldaduras circunferenciales
El sistema de ensayos por ultrasonido multielemento (Phased Array) PipeWIZARD™ iX ayuda a las empresas a asegurar un control fiable de las soldaduras circunferenciales durante el proceso de construcción. Dotado de una resistencia y compactibilidad por igual, el sistema PipeWIZARD iX está diseñado para inspecciones de tuberías marítimas y terrestres. Siendo una solución eficiente para ensayos ultrasónicos automatizados (AUT), este potente sistema de detección multitecnológico revela los defectos en soldaduras circunferenciales y en las zonas afectadas por calor (HAZ) a fin de analizarlos y evaluarlos con total rapidez.
Instrumento de elevado rendimiento para inspecciones estándares y avanzadas.
El sistema PipeWIZARD iX está fabricado para resistir vibraciones, impactos, interferencias electromagnéticas, así como temperaturas desapacibles. Gracias a su diseño compacto y aun así robusto, el sistema PipeWIZARD iX también es fácil de transportar y manipular con confianza.
Más ligera que su predecesor, la unidad de adquisición de datos del sistema PipeWIZARD iX está integrada en el escáner, lo que facilita su configuración y funcionamiento. Presentando una electrónica más potente y más canales de entrada, la unidad de adquisición de datos QuickScan iX PA 64:256 aumenta las capacidades y la eficiencia del sistema PipeWIZARD, lo que permite destacar una capacidad de cobertura y soporte optimizada para las técnicas ultrasónicas de inspección avanzada.
Facilidad de uso y eficiencia in situ optimizadas
El diseño optimizado de la instrumentación del sistema PipeWIZARD iX proporciona una flexibilidad y adaptabilidad de configuración intensificada. Las longitudes adicionales para el cableado umbilical, los conectores de rápido enganche y los módulos de sonda configurables le brindan mayor capacidad para acomodar la configuración del PipeWIZARD iX en función de las necesidades de inspección y ambientales variables. Su banda más angosta reduce a su vez los requisitos de recorte de revestimiento en comparación con su predecesor.
El sistema PipeWIZARD iX viabiliza un trabajo conjunto más claro y eficiente por parte del personal de inspección in situ. Los indicadores luminosos y las funciones del software integrados facilitan la comunicación entre el técnico y el operador del escáner; por tanto, la inspección es fluida incluso bajo condiciones desafiantes.
Flujo de trabajo de inspección y de análisis mejorado
Poseedor de un diseño que evidencia los requisitos clave para una validación fiable y de conformidad normativa de las soldaduras circunferenciales, el agradable software PipeWIZARD iX es mucho más simple de usar incluso con funciones más avanzadas y herramientas sofisticadas, como las siguientes:

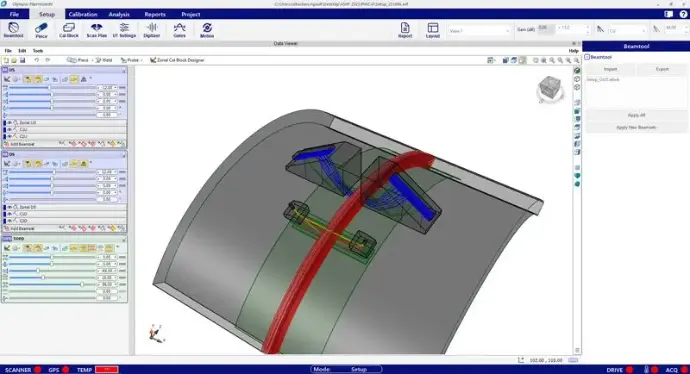

- Software ES BeamTool integrado

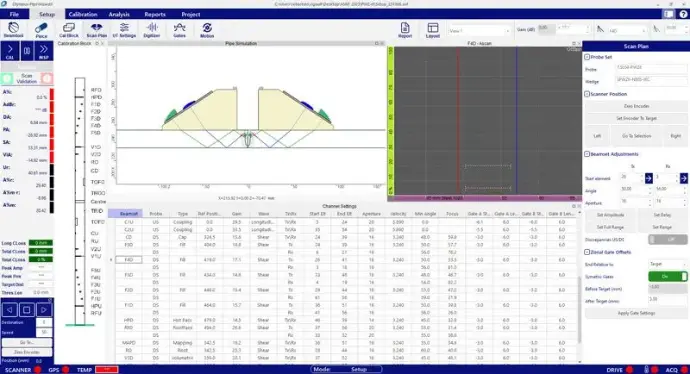

- Configurador de bloque de calibración
- Calibración del codificador automática
- Asistencia analítica
Para obtener una mejor accesibilidad a los datos y versatilidad, la unidad de adquisición QuickScan iX PA almacena los archivos de datos en un formato de archivo abierto; esto facilita el desarrollo personalizado del software. Si la personalización es un aspecto que le interesa, póngase en contacto con un representante de Evident para obtener más detalles.
Sistema de inspección completo para soldaduras circunferenciales
El sistema de inspección para soldaduras circunferenciales PipeWIZARD iX está diseñado para afrontar las exigentes y espinosas condiciones que se experimentan desde las regiones frías subárticas hasta los ardientes desiertos. El sistema PipeWIZARD iX, con el objetivo de detectar defectos —falta de fusión, penetración incompleta, porosidad, quemado, socavado, desalineamiento entre las piezas (Hi-Low), grietas/agrietamiento, colada interrumpida, inclusión, etc.—, se adapta a todas las configuraciones de soldaduras circunferenciales:
Todo tipo de perfiles de soldadura, como el bisel en J / en V / en X, doble bisel en V, etc.
Espesores típicos de pared presentes en las tuberías, desde 6 mm (0,25 pulg.) hasta más de 35 mm (1,4 pulg.); existen opciones disponibles para tuberías de mayor espesor.
Diámetros de tuberías, desde 168 mm (6.625 pulg.) hasta 1524 mm (60 pulg.).
Materiales de tubos, desde acero al carbono estándar hasta configuraciones más complejas —como las superaleaciones austeníticas de base níquel-cromo (Inconel)—, y tuberías revestidas.
Ensayo ultrasónico automático (AUT)
En la inspección de soldaduras circunferenciales de tuberías, el ensayo ultrasónico automático (AUT) es la opción de relevo a la radiografía tradicional.
- A continuación, se resaltan algunas ventajas del AUT frente a la radiografía:
- Ningún riesgo de radiación para el personal; ausencia de agentes químicos o peligrosos para el medioambiente.
- Ciclo de inspección comparativamente corto que permite alta productividad.
- Mayor detección y exactitud de dimensionamiento que brindan tasas de rechazo mucho más bajas.
- Cumple con el criterio de aceptación del Engineering Critical Analysis (ECA) para la medición de la altura y profundidad de los defectos.

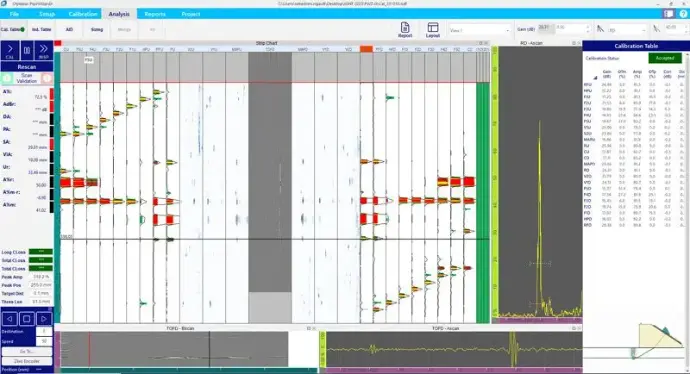

- Análisis en tiempo real gracias a imágenes inteligentes.
- Datos e informes de inspección.
- No se requiere ninguna licencia.
Cumplimiento del código para inspecciones AUT de soldaduras circunferenciales
Valide con confianza las soldaduras circunferenciales según las normas y regulaciones internacionales que rigen la industria de tuberías, tanto marítimas como terrestres. El sistema PipeWIZARD iX le permite realizar inspecciones AUT que cumplen con los siguientes códigos:
- Código ASTM E-1961 (que abarca elementos clave de la AUT de soldaduras circunferenciales, incluyendo discriminación de zonas, interpretación rápida de datos, bloques de calibración especializados y procedimientos de configuración);
- Norma API 1104 (por inferencia);
- Norma DNV-OS-F101 (código AUT para marítimas);
Cuando las especificaciones de su empresa lo exijan, puede aumentar la precisión en el dimensionamiento de fallas y lograr un nivel de resolución que supera los requisitos de estos códigos.
