Detector de Fallas por Corrientes de Foucault Nortec 600
Evident reúne sus últimos avances en materia de circuitos digitales de alta calidad y de detección de defectos por corrientes de Foucault en una sola unidad portátil, compacta y duradera: el nuevo Nortec® 600. Gracias a las imágenes vivas y nítidas de su pantalla VGA (de 5,7 pulgadas) y a su verdadero modo de pantalla completa, el NORTEC 600 es capaz de generar señales de corrientes de Foucault altamente visibles y contrastantes bajo cualquier condición de iluminación.
La interfaz reconfigurada del equipo Nortes 600 se dota de la capacidad de navegación intuitiva (operada por la rueda de ajuste de sus predecesores Nortec), y la combina con estructuras de menús simples y teclas de acceso directo, altamente eficientes, de otros destacados equipos de Evident. Disponible en cuatro modelos versátiles, el equipo Nortec 600 ofrece un amplio rango de funcionalidades innovadoras, entre las cuales destacan: el menú de selección de aplicaciones, la visualización «todo en uno», las lecturas en tiempo real y la calibración de señales en modo de congelación. El Nortec 600 garantiza, así, inspecciones rápidas y fáciles para operadores de cualquier nivel.
Fiable y robusto
Constituido dentro de una estructura comprobada para uso en campo, el NORTEC 600 ofrece resistencia ante condiciones ambientales extremas. La resistencia y durabilidad de su estructura, ante dichas condiciones, hacen del NORTEC 600, un equipo fiable para cualquier tipo de inspección por corrientes de Foucault.

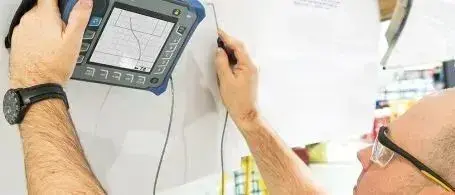

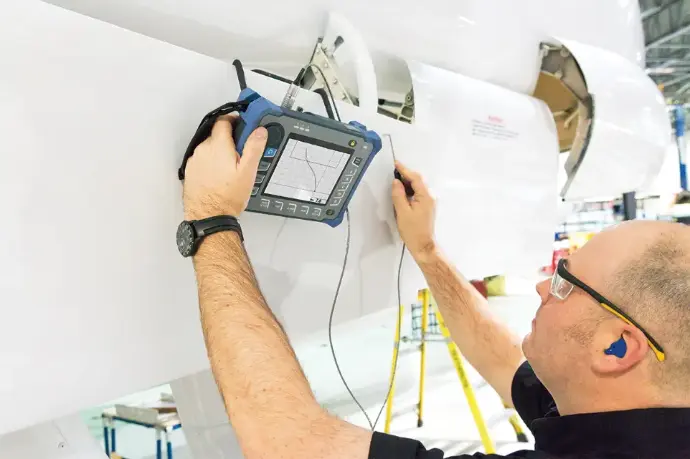

Portátil y ligero

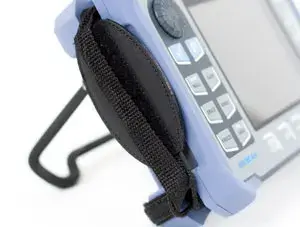

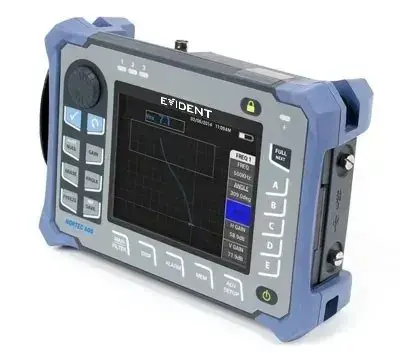

El NORTEC 600 pesa 1,6 kg y viene con una correa de mano (instalada de fábrica), proporcionando un acceso directo de «pulgar» a las teclas de función principales y mayor versatilidad manual a los operadores.
Funciones claves
- Diseño conforme al estándar de protección IP66.
- Conformidad a la norma europea EN-15548.
- Tiempo de funcionamiento de la batería de hasta diez horas.
- Pantalla VGA (Video Graphics Array) de alta iluminación y de 14,5 cm (5,7 pulg.).
- Opción de pantalla completa en cualquier modo de visualización.
- Filtros optimizados para el modo de escáner de rotación.
- Interfaz intuitiva con ajustes predefinidos en el menú de selección de aplicación.
- Página de configuración de todos los ajustes.
- Capacidad de frecuencia de 10 Hz a 12 MHz.
- Compensación interna automatizada (conector BNC).
- Hasta dos lecturas en tiempo real.
- Verdadera mezcla automática.
- Capacidad de almacenamiento de hasta 500 archivos (incluyendo programas y datos).
- Vista previa de archivos (integrada)
Versatilidad y compatibilidad
Cuatro modelos para todas sus necesidades
El NORTEC® 600 está disponible en cuatro modelos versátiles que permiten satisfacer un amplio rango de necesidades en materia de inspección. Desde el modelo básico hasta el más avanzado, cada unidad despliega mayores características/funciones. Para brindar una máxima comodidad, las características/funciones adicionales también pueden ser activadas remotamente.
Funciones o modos soportados | N600 (básico) | N600C (conductividad) | N600S (escáner) | N600D (frecuencia dual) |
|---|---|---|---|---|
Calibración de la señal en modo de congelación | √ | √ | √ | √ |
Lecturas en tiempo real | √ | √ | √ | √ |
Selección de aplicaciones | √ | √ | √ | √ |
Visualización «todo en uno» | √ | √ | √ | √ |
Soporte de la capacidad PowerLink de sondas | √ | √ | √ | √ |
Conductividad y medición del espesor del revestimiento | √ | √ | √ | |
|---|---|---|---|---|
Escáner de rotación | √ | √ | ||
Frecuencia dual y combinación | √ | |||
*Incluye: sonda de conductividad 9222340 [U8690027], bloque de calibración 9522103 [U8880111] y cuñas/placas de calibración 0320806 [U8840160]. |
Dos conectores de sonda

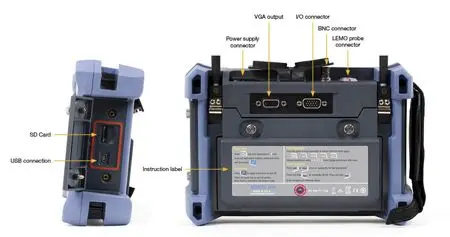

Todos los modelos del equipo NORTEC 600 son suministrados con el conector universal LEMO de 16 pines y, también, con un conector BNC para sondas de configuración absoluta. Simplemente, seleccione el conector en la interfaz del equipo. Cuando la lectura se efectúa desde el conector BNC, el equipo desarrolla un balance interno para una operación sin complicaciones.
El conector LEMO de 16 pines también soporta la tecnología PowerLink (de la gama NORTEC). Ésta reconoce automáticamente las sondas y predetermina los valores en el equipo para obtener configuraciones rápidamente.
Compatible con los procedimientos actuales y aquellos de otros fabricantes.
Para simplificar las inspecciones, el NORTEC 600 incluye todos los modos y diseños de pantalla legados de procedimientos específicos, exclusivos de los equipos NORTEC y de otros fabricantes. La visualización del plano de impedancia estándar, el modo de barrido (strip chart o registro gráfico continuo), las divisiones de pantalla, el punto cero ajustable, el marco de definición, la acción mejorada de respuesta de los filtros, la visualización de la señal de referencia y otras variadas y útiles características/funciones forman parte del paquete NORTEC 600.
Para asegurar una compatibilidad con muchas otras sondas y escáneres de rotación (o rotativos) —suministrados por otros fabricantes—, el NORTEC 600 incluye cables y adaptadores, tales como el conector LEMO de 12 pines o Fischer de 11 pines, y mucho más. Un adaptador o un cable de escáner apropiado le permitirá beneficiarse de todas las capacidades excepcionales del NORTEC 600, sin invertir masivamente en sondas y otros accesorio
Una de las pantallas de mayor iluminación en la industria
Pantalla VGA con colores vivos
El NORTEC ® 600 se dota de una de las pantallas de mayor iluminación disponibles en el mercado de detectores portátiles de corrientes de Foucault. Gracias a la iluminación, la resolución y la definición excepcionales y propias de su pantalla VGA de 5,7 pulgadas, las señales de corrientes de Foucault puedan ser interpretadas, incluso manteniendo una distancia relativa entre el operador y la unidad. Si utiliza el NORTEC 600 en exteriores o interiores, los esquemas de colores seleccionables mantendrán una óptima legibilidad e iluminación equilibrada.
- - barrido (strip chart o registro gráficos continuos)
- - pantalla dividida (barrido + impedancia).
- cascada.
- - visualización «todo en uno» hasta con 3 trazas (señales) configurables.
Visualización en un verdadero modo de pantalla completa
- Además de su impresionante iluminación y de sus dimensiones, la pantalla VGA del NORTEC 600 también cuenta con un nuevo modo de pantalla completa. Éste puede ser activado con tan sólo pulsar una tecla.
- Disponible para todas las aplicaciones y en todos los modos de visualización, el modo de pantalla completa es muy útil cuando se analizan las señales durante un período prolongado.
- Según el modelo de la unidades NORTEC 600, es posible seleccionar entre los siguientes modos de visualización:
- plano de una sola impedancia.
- plano de impedancia dual.
Fácil integración
El equipo NORTEC®600 se integra perfectamente a cualquier sistema de detección de corrientes de Foucault. Sus numerosas características de hardware y funciones software garantizan un equipo capaz de efectuar detecciones fiables de defectos en entornos industriales. Las funcionalidades y las especificaciones del equipo NORTEC 600 han sido configuradas considerando su óptima integración a todo sistema.
- Diseño conforme al estándar de protección IP66.
- Rango de temperatura de funcionamiento, de -10°C a 50°C.
- Filtro de compensación cero continuo.
- Registro gráfico continuo (strip chart) con alarma de barrido.
- Índice de medición de 6 kHz.
- Control remoto desde el software Nortec PC.
- Salidas de alarmas.
- Salidas analógicas.
- Entradas digitales.
Interfaz
Interfaz intuitiva y de fácil uso
Productividad y facilidad combinadas
El objetivo de Olympus, durante el desarrollo de la interfaz del usuario del NORTEC®600, era de crear la mejor combinación posible entre facilidad, eficiencia e intuición. El resultado, hoy, es un sistema de navegación totalmente rediseñado que reduce, significativamente, la curva de aprendizaje y mantiene, al mismo tiempo, un alto nivel de productividad durante las inspecciones, incluso si los operadores son principiantes.
Todos los beneficios de esta interfaz del usuario, recientemente rediseñada, están disponibles en más de 15 idiomas.
Menús «Selección de aplicación» y «Todos los ajustes»

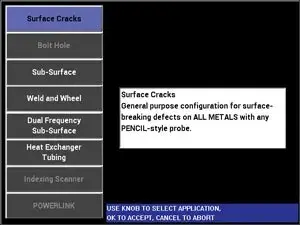

Para satisfacer las necesidades de los clientes, el nuevo menú de selección de aplicaciones, en el equipo NORTEC 600, ha sido cuidadosamente configurado para brindar ajustes predefinidos de fábrica, los cuales permitirán una economía de tiempo durante la calibración de las señales.
El equipo también cuenta con una nueva página de configuración para todos los ajustes. Ésta muestra a la vez todos los parámetros en la pantalla, para permitir una configuración rápida del equipo o desarrollar un procedimiento en particular.

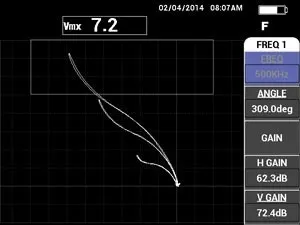

Calibración de la señal en modo de congelación
Esta nueva e innovadora función del NORTEC 600 permite a los operadores enfocar su atención en el movimiento de la sonda para lograr un escaneo satisfactorio. Después, la ganancia y el ángulo pueden se ajustados cuando la señal está en modo de congelación.
Con tan sólo una pulsación sobre la tecla REF/SAVE, la configuración en curso (del programa) y las señales (es decir, los datos) serán almacenadas en la memoria del equipo. Todo ello será integrado en un solo archivo para facilitar su uso y brindar mayor flexibilidad.
La función de captura también puede retrasarse para permitir la mano correcta colocación y un movimiento de barrido adecuado antes de que la unidad en realidad comienza la grabación. La memoria integrada soporta hasta 500 archivos, que pueden ser transferidos a otra unidad o un PC, según
Las señales de referencia de fondo también pueden ser consultadas desde la memoria mediante una nueva y rápida operación: simplemente, pulse y sostenga la tecla REF/SAVE, mientras las señales en curso son mostradas en la pantalla, para enviar dichas señales al plano de fondo.
Fácil creación de informes y almacenamiento
Almacenamiento instantáneo de archivos o visualización de señales de referencia con tan sólo una pulsación
Administración intuitiva de archivos

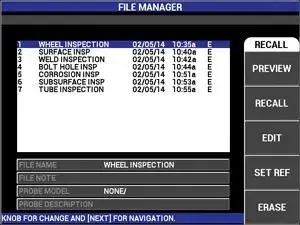

El nuevo menú File Manager (o en español, Adm. de archiv.J del NORTEC ® 600 ha sido totalmente optimizado sin sacrificar su utilidad o su productividad.
Asimismo, se dota de una nueva función de vista previa de archivos, la cual le permite navegar a través de distintos archivos beneficiándose de una
visualización extremamente inteligible. Cuando el archivo de su interés ha sido hallado, es posible consultarlo cuando sea necesario.
Este menú también permite editar. modificar y eliminar cualquier archivo,
manteniendo un nivel muy bajo de intervención por parte del usuario. El editor de texto, que viene integrado, es útil para generar los nombres de archivos, la información del usuario y del equipo o, simplemente, para agregar notas durante las inspecciones in situ.
Fácil almacenamiento con el software NORTEC PC

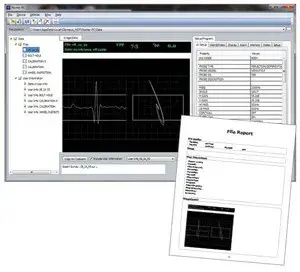

En cualquier momento, los defectos registrados pueden ser visualizados nuevamente con el nuevo software de PC, NORTEC® PC. El software NORTEC PC facilita el intercambio de archivos entre el equipo NORTEC 600 y su PC. La comunicación es establecida mediante un cable USB, la cual permitirá la rápida descarga y carga de todos los archivos. Una vez que los archivos han sido integrados al equipo, ellos pueden ser: visualizados, copiados en el portapapeles, o exportados como un informe en formato PDF. El NORTEC PC también ofrece una función nueva; la función «Todo en PDF» (adaptación del inglés, PDF ALL) genera un informe de inspección completo con un solo clic, lo cual permite un almacenamiento extremadamente fácil.
Calidad excepcional de señales en aplicaciones reales
Inspección de superficies
La electrónica de vanguardia y de alto rendimiento, combinada a la pantalla de alta iluminación del NORTEC ® 600, proporciona una calidad de señal sin precedentes para la inspección de superficies.
El equipo NORTEC 600 reúne, también, todas las funciones estándares para inspecciones superficiales de media y de alta frecuencia, incluyendo: las visualizaciones del plano de impedancia, la cuadricula en formato 1 O x 1 O, el barrido (strip chart o registro gráficos continuos), las múltiples configuraciones de alarma, el despegue automático, etcétera.
Las nuevas características añadidas, tales como el marco de definición del punto nulo, las cuadrículas finas (ampliadas) y de web, y el circuito interno de balance automatizado (para el conector BNC) hacen del NORTEC 600 una herramienta para inspección superficiales altamente competente.
Inspección de rotores
La capacidad de los circuitos avanzados del NORTEC 600 es apreciada, con mayor énfasis, durante las inspecciones de rotores. Las sondas utilizadas para esta aplicación presentan, generalmente, señales de menor amplitud que, a menudo, requieren un preamplificador. Sin embargo, el amplio rango de ganancia (O - 100 dB) y la electrónica de vanguardia del NORTEC 600 brindan señales de excelente calidad durante las inspección de rotores, sin necesidad de un preamplificador.

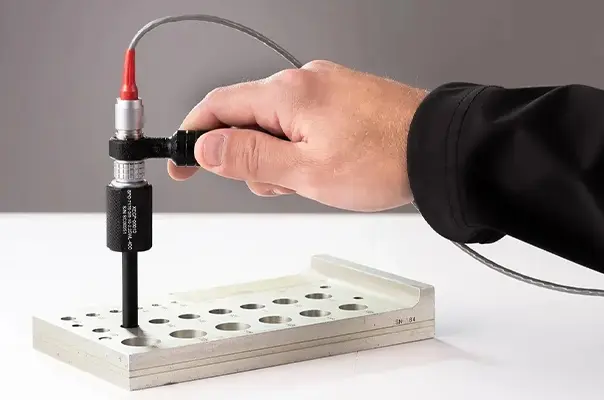

Filtros optimizados para inspecciones en perforaciones de remaches (modelos 600S y 600D)
La configuración simplificada y el sistema de filtros mejorado, hacen del NORTEC (600 un instrumento ideal para las inspecciones de perforaciones de remaches (escáner rotativo). Los nuevos filtros del NORTEC ® 600 están predeterminados a una respuesta de «figura 6» - la forma típica de la aplicación rotativa en perforaciones de remaches. Los filtros también pueden ser definidos a una respuesta de «figura 8», de ser requerido. Para una configuración más fácil, los operadores pueden activar la nueva opción de enlace, que ajusta automáticamente la configuración del filtro según los
Mediciones de conductividad y de espesor del revestimiento(600C, 600S y 600D)
El modo de conductividad mejorado del NORTEC 600 cuenta con un nuevo y fácil asistente de calibración. Este último facilita la definición de las referencias de conductividad y de espesor del revestimiento, efectuada por el usuario. El NORTEC 600 es capaz de medir la conductividad y el espesor de revestimientos no conductores de hasta 0,64 mm en materiales no ferromagnéticos.
Optimizado para inspecciones de soldaduras
Gracias a su formato portátil, robusto y duradero, el NORTEC ® 600 es ideal para efectuar inspecciones de soldaduras bajo condiciones ambientales extremas. Por ejemplo, al inspeccionar una soldadura mientras se utiliza la técnica vertical en cuerda, es posible fijar el arnés de pecho a las cuatro argollas de anclaje de la unidad.
El NORTEC 600 ofrece una configuración de inspección lista para las inspecciones de soldaduras. Esto permite simplificar la calibración y la preparación del equipo. El espesor de la pintura también puede evaluarse en ambos modos de frecuencia, ya sea simple (mono) o doble (sólo en el modelo NORTEC 600D).
Soporte de indexación del escáner en inspecciones de remaches críticos
(modelos 600S y 600D)
Con el NORTEC 600, la inspección de perforaciones críticas es simple y fiable gracias a la indexación de su escáner de rotación (de legado PSS), a la visualización mejorada en modo de cascada y al nuevo cursor de capas, el NORTEC 600 indica, con facilidad, la ubicación de las fallas en estructuras formadas por capas.
Indexación de escáner de legado PSS-AL
Visualización de tipo cascada con nuevo cursor de identificación de capas.
Innovación en las inspecciones de frecuencia dual
Visualización <<todo en uno>> (modelo 600D)
La nueva visualización «todo en uno» presenta hasta tres trazas configurables para la frecuencia 1, la frecuencia 2 y los canales combinados. Cada canal puede ser visualizado tal como la impedancia o el gráfico continuo, contando asimismo con controles de posición independientes.
Combinación automática (modelo 600D)
La nueva función de combinación automática del NORTEC®600 mezcla las señales instantáneamente, de manera que la señal residual (sustraída) será reducida a un mínimo. Esta función es fundamental durante las inspecciones de tubos en intercambiadores de calor.

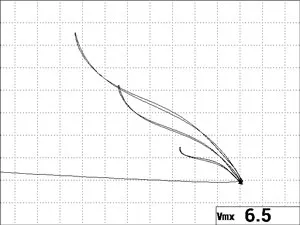

Lecturas en tiempo real
Gracias al parámetro de lecturas en tiempo real, es posible mostrar hasta dos mediciones de señales (en tiempo real), ya sea en el modo de pantalla estándar o completa. La visualización de una variedad de mediciones revela las diversas amplitudes sobre las características del ángulo (fase) de la señal.
- Selección de tres mediciones de amplitud pico a pico (horizontal, vertical y de magnitud).
- Distancia máxima horizontal o vertical desde un punto cero.
- Medición del ángulo (fase) de la señal, de pico a pico.
