MapROVER

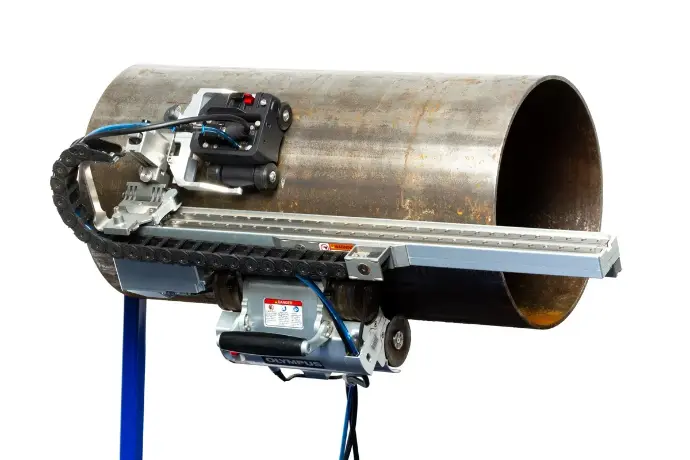

El resistente y fiable escáner motorizado MapROVER facilita e incrementa la productividad de los escaneos biaxiales dedicados a las aplicaciones de control de corrosión. Respaldado por la tecnología ultrasónica Phased Array (PA), el sistema MapROVER junto con su robusto controlador remoto de pantalla táctil, claramente legible, simplifica su inspección pues elimina la necesidad de contar con un PC o con una programación compleja para el controlador del motor. Dotado de la conveniente capacidad para ejecutar mapeos de corrosión automatizados por PA alrededor de las circunferencias de las tuberías y en superficies planas, el dispositivo de cuatro ruedas estable a un solo motor que forma el escáner MapROVER reduce la deriva para adquirir datos de inspección de alta calidad con facilidad.
El resistente y fiable escáner motorizado MapROVER facilita e incrementa la productividad de los escaneos biaxiales dedicados a las aplicaciones de control de corrosión. Respaldado por la tecnología ultrasónica Phased Array (PA), el sistema MapROVER junto con su robusto controlador remoto de pantalla táctil, claramente legible, simplifica su inspección pues elimina la necesidad de contar con un PC o con una programación compleja para el controlador del motor. Dotado de la conveniente capacidad para ejecutar mapeos de corrosión automatizados por PA alrededor de las circunferencias de las tuberías y en superficies planas, el dispositivo de cuatro ruedas estable a un solo motor que forma el escáner MapROVER reduce la deriva para adquirir datos de inspección de alta calidad con facilidad.
Sistema MapROVER con el detector de defectos OmniScan X3 y el escáner HydroFORM
El versátil sistema MapROVER ofrece diferentes configuraciones que pueden ser seleccionadas según sus necesidades. El sistema combinado MapROVER e HydroFORM™ para mapeos de corrosión ofrece una solución potente y eficiente, que posibilita un procesamiento de imágenes por ultrasonido multielemento (PA) del espesor de pared restante y las anomalías de pared intermedia. Para las aplicaciones con altas temperaturas, el escáner MapROVER HT viene equipado con un sistema de enfriamiento que favorece los mapeos de corrosión automatizados sobre superficies tan calientes de hasta 350°C (662 °F). Implemente técnicas avanzadas, como el método de enfoque total (TFM), por medio de la configuración MapROVER y OmniScan X3, u opte por una inspección dependiente y rentable mediante la inspección dual UT que ofrece nuestra unidad OmniScan™ SX.
Configuraciones

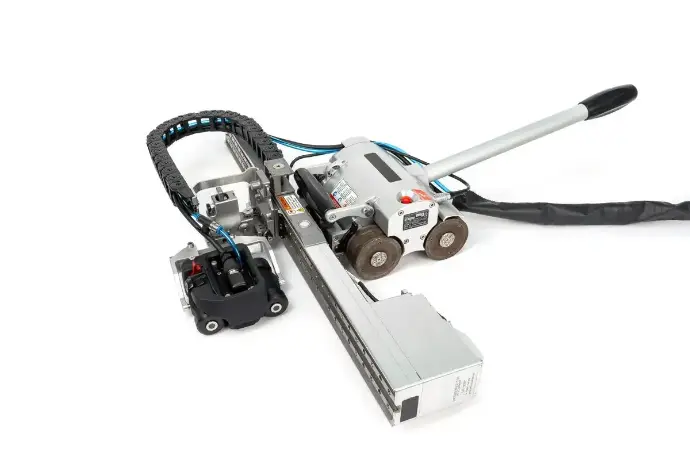

La configuración MapROVER e HydroFORM por ultrasonido multielemento (Phased Array) es nuestra solución más eficiente para los mapeos de corrosión en tuberías.

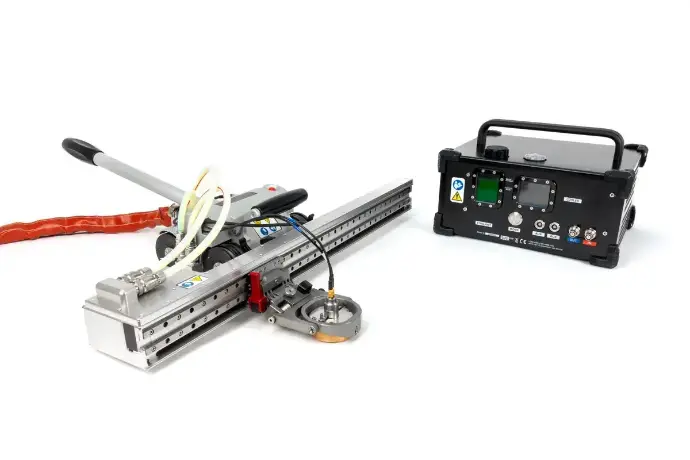

Para inspeccionar piezas con temperaturas superficiales de hasta 350°C (662 °F), el sistema MapROVER HT es la solución ideal al ejecutar los mapeos de corrosión automatizados.

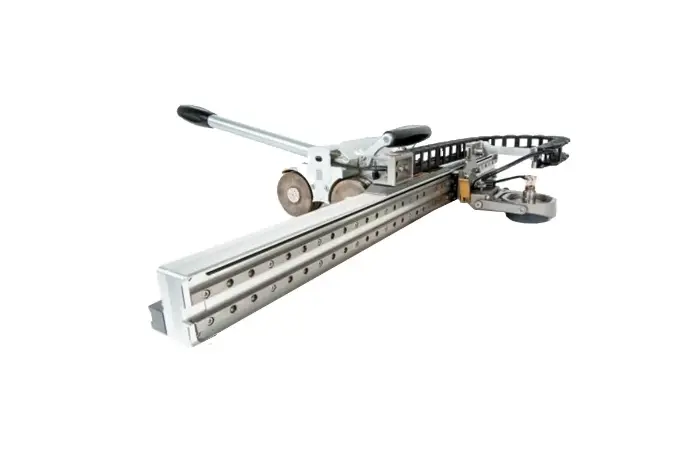

Equipado con sondas duales de ultrasonido convencional (UT), el escáner MapROVER y nuestra unidad de adquisición OmniScan™ SX forman una solución rentable de inspección UT a matriz dual. 74
- Tecnología de un solo motor que impulsa cuatro ruedas magnéticas para permitir una adquisición de datos constante de hasta 147 mm/s.
- Brazo de escaneo motorizado que ofrece un ancho de escaneo de 600 mm (anchos opcionales de 300 mm, 900 mm y 1600 mm) con una velocidad de desplazamiento de hasta 900 mm/s.
- Control remoto a dos mandos con pantalla táctil; configuración posible para que el desplazamiento del escáner solicite continuamente la entrada del operador, o para que el desplazamiento inicie cuando el operador proporciona una entrada momentánea y permanece así hasta la siguiente entrada.
- Disponibilidad de dos patrones de escaneo automáticos.
- Adquisición de datos usando los detectores de defectos OmniScan SX UT, OmniScan™ X3 o el instrumento FOCUS PX a partir de una configuración que toma menos de cinco minutos.
- Conducto divisible y umbilical para cables que ofrece protección y flexibilidad de configuración.
- Botón de interrupción de emergencia ubicado en el escáner y fuente de alimentación.
- Empuñadura para manipular el escáner.
Componentes de serie
- Escáner motorizado no-orientable.
- Control remoto con pantalla táctil.
- Control de energía.
- Cables umbilicales desmontables con funda de protección divisible.
- Cable del codificador que une un detector de defectos de la serie OmniScan (generación en curso) o un instrumento FOCUS PX.
- Tubos de irrigación.
- Maleta(s) de transporte.
- Brazo de escaneo motorizado dotado de un soporte de sonda reforzado o de un bastidor para cuatro soportes de sonda (según la configuración)
Sistema para altas temperaturas MapROVER HT:
- Escáner y brazo de escaneo dotados de líquido refrigerante que permite inspeccionar superficies de hasta 350°C (662 °F).
- Ruedas magnéticas y funda protectora de cableado resistentes a altas temperaturas.
- Unidad refrigerante para bombear el líquido refrigerante a las cajas de refrigeración integradas en el escáner y brazo de escaneo.
