Soluciones END / Escáneres para inspeccionar soldaduras
Escáner HSMT-Flex

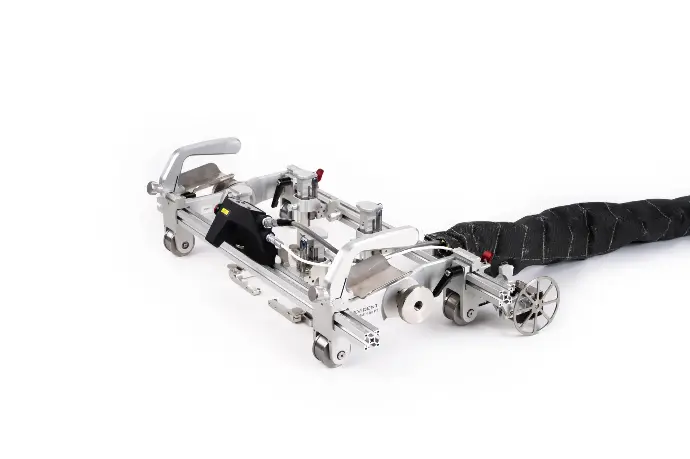

Diseñado con una articulación central, el escáner HSMT Flex™ está diseñado para la inspección manual, codificada o soldaduras circunferenciales en tuberías con diámetros exteriores de 114,3 milímetros (4,5 pulgadas) y más grandes, con capacidad para ocho sondas. El escáner está disponible en modelos estándar y de alta temperatura y puede equiparse con un módulo ScanDeck™. Su diseño modular permite una rápida reconfiguración utilizando solo mecanismos sin herramientas
Inspección de soldadura circunferencial más inteligente y adaptable
El escáner HSMT-Flex™ de próxima generación agiliza la inspección ultrasónica de soldadura de circunferencia codificada con mejoras de diseño que ayudan a reducir el riesgo de rescate, simplificar la configuración y respalda la adquisición de datos de alta calidad, lo que permite a los inspectores trabajar de manera más eficiente y confidencial en entornos exigentes. El escáner HSMT-Flex se une a la superficie mediante ruedas magnéticas y es capaz de inspeccionar diámetros exteriores de tuberías que van desde 114 milímetros (4,5 pulgadas) hasta superficies planas. Su mecanismo de plegado garantiza que todos los portaes de sondas cargados por resorte mantengan una presión de contacto consistente y perpendicular en la superficie de inspección. Ahora disponible en un modelo de alta temperatura, el escáner HSMT-Flex también admite inspecciones en superficies calientes, ayudando a minimizar el tiempo de inactividad y mantener la integridad de los activos.
Garantizar la calidad de los datos y reducir
- Monitoreo y alertas en tiempo real

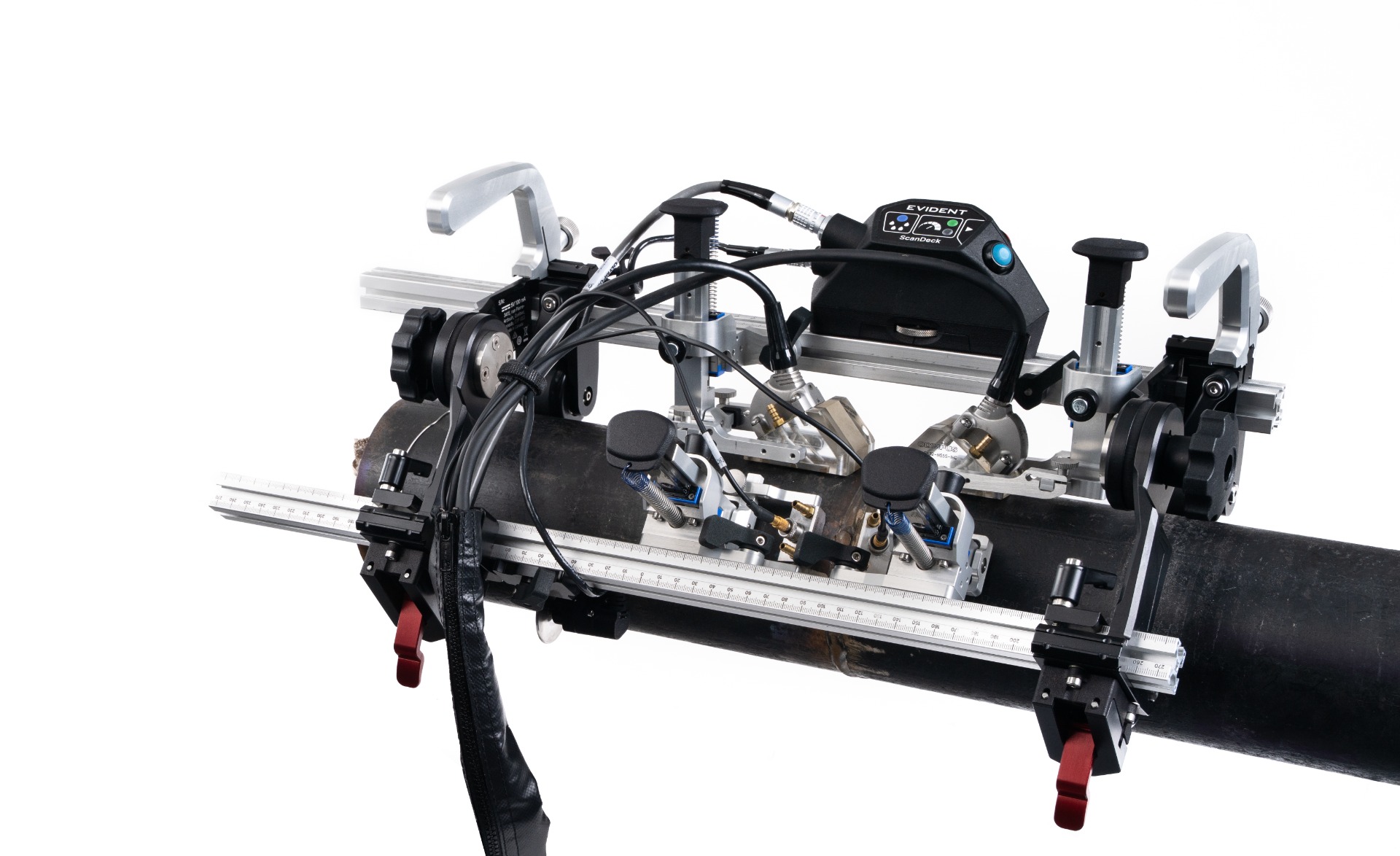

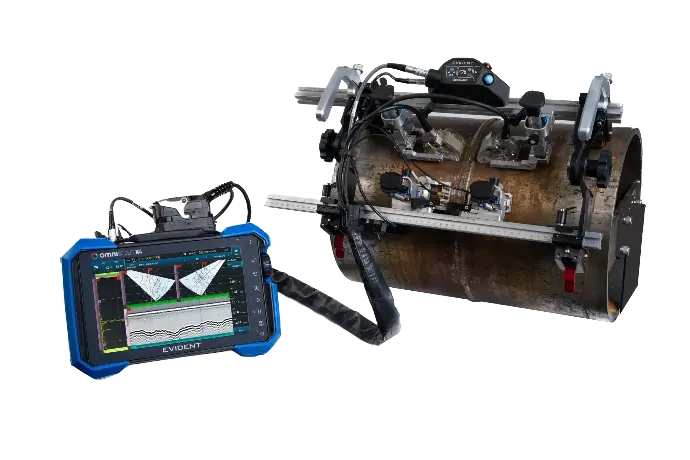

El módulo opcional ScanDeck™ se puede utilizar para iniciar de forma remota la adquisición en el detector de fallas OmniScan. También comprueba el acoplamiento de la sonda y advierte de una velocidad de escaneo excesiva, evitando la falta de datos y mejorando la fiabilidad de la inspección. - Guía láser integrada
La guía láser integrada en el módulo ScanDeck admite una alineación de escaneo precisa para garantizar una cobertura óptima de la soldadura. - Integración de teléfonos inteligentes (opcional)

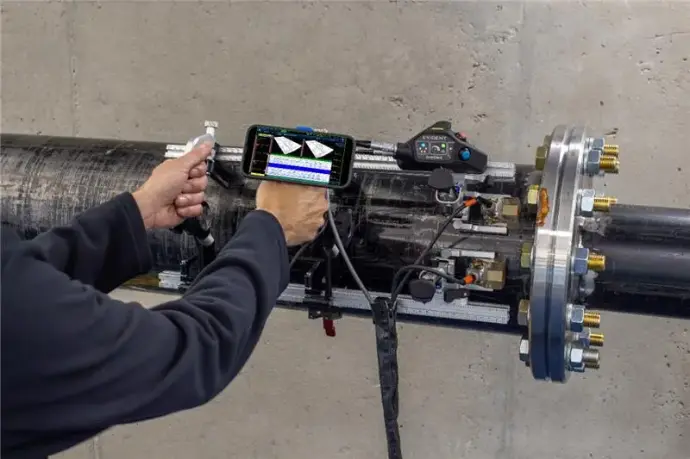

Monte un teléfono inteligente para monitorear los datos de escaneo en vivo a través de la aplicación OmniScan™ X4 RCS: aclilice su flujo de trabajo y manténgase enfocado en el escaneo.
Trabaja continuamente con menos interrupciones
- Sistema de frenado integrado
Bloquea el escáner en su lugar para evitar el deslizamiento al pausar o manipular el instrumento, preservando la integridad de los datos. - Gestión de cables simplificados
Una funda con cremallera mantiene los cables seguros y protegidos, creando un entorno de inspección limpio y seguro y reduciendo las interrupciones relacionadas con los cables. - Ruedas Mejoradas Resistentes Al Desgaste
Las ruedas de goma magnéticas duraderas con cubiertas flexibles proporcionan un balanceo suave y una fuerte adhesión de la tubería, lo que permite una alta calidad de datos y minimiza el mantenimiento.
Adaptarse rápidamente a diferentes tipos de soldadura y geometrías de tuberías
- Ajustes sin herramientas
Ajuste fácilmente los soportes de la sonda, el marco, el codificador, el soporte umbilical, el módulo ScanDeck™ y la funda del cable, sin necesidad de herramientas. Cambie las cuñas y las sondas rápidamente utilizando el sistema de fijado vertical. - Montaje de sonda configurable
Monte sondas dentro o fuera del marco para escanear geometrías complejas, como configuraciones de tubería a componente. - Elección De Diferentes Longitudes De Barra De Marco

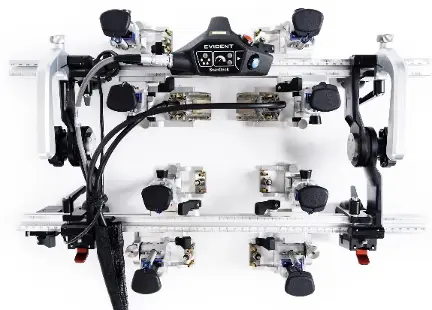

Expandir para sostener hasta 8 sondas (PA y TOFD) con PCS más grandes para piezas de paredes gruesas o reducir el tamaño para adaptarse a áreas de inspección ajustadas.
Minimice el tiempo de inactividad con un escaneo de superficie caliente más seguro y confiable

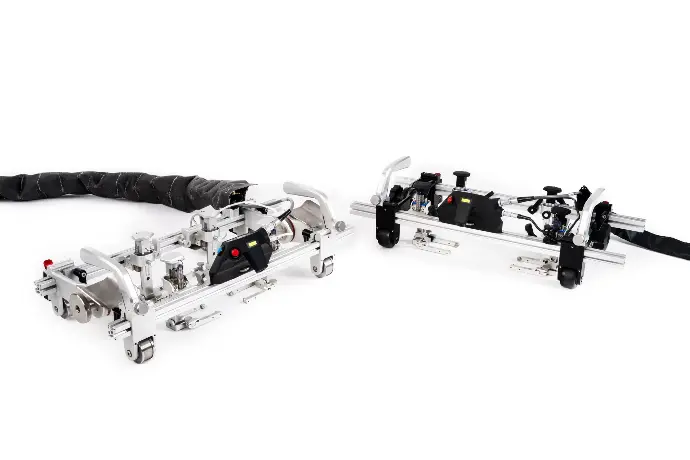

- El escáner HSMT-Flex HT de alta temperatura permite inspecciones continuas en temperaturas superficiales de hasta 350 °C (662 °F)*. Las inspecciones se pueden realizar antes de que se completen los cierres, lo que respalda la detección temprana de defectos y una planificación más eficiente del mantenimiento.
- Componentes resistentes al calor
Las ruedas metálicas soportan el contacto directo con superficies calientes, mientras que todas las demás partes son resistentes a la radiación para un uso seguro en entornos de alta temperatura.
- Eficiencia operativa
Inspeccione las tuberías de calor, los tanques o los recipientes a presión sin esperar el enfriamiento completo: identifique los problemas con anticipación y reduzca el tiempo de inactividad no planificado.
*Escaneo continuo hasta 300 °C (572 °F) con el módulo ScanDeck. Los cables y el manguito toleran el contacto a corto plazo con superficies calientes.
