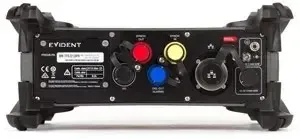

Unidad de adquisición FOCUS PX
La unidad de adquisición extensible FOCUS PX junto con el software FocusPC otorgan lo último en tecnología de ultrasonido multielemento (Phased Array) y ultrasonido convencional a fin de facilitar su integración en sistemas automatizados y semiautomatizados. Las capacidades de la unidad FOCUS PX y de su software para generar y guardar datos C-scan y A-scan sin tratar los vuelve la elección idónea para aplicaciones cuyo veredicto de inspección se emite por medio de análisis de datos posteriores a la inspección. Estas aplicaciones destacan en la industria aeroespacial (laminado de compuestos), de generación de energía (álabes eólicos), transporte (ruedas de trenes), metalúrgica (piezas forjadas) y más.
Instrumentación Phased Array desarrollada para inspecciones complejas
Evident ofrece una solución de integración por ultrasonido multielemento (Phased Array) avanzada que cumple con los requisitos de sus clientes más exigentes. Esta solución avanzada incluye: la nueva unidad de adquisición potente y versátil, FOCUS PX; el potente software de adquisición y análisis de datos, el FocusPC; y dos kits de desarrollo de software (SDK) —el FocusData y el FocusControl— que sirven para personalizar la interfaz de su software, según su aplicación, y para controlar el software FocusPC para desarrollar una solución de inspección completamente personalizada.
Excelente calidad de señal
El FOCUS PX brinda una excelente calidad de señal de ultrasonido multielemento (Phased Array) gracias a los últimos avances tecnológicos de Evident, los cuales permiten ofrecer una relación de señal y ruido altamente optimizada.
Hasta
12
dB para una relación de señal y ruido optimizada (SNR)
Hasta
4
canales UT específicos

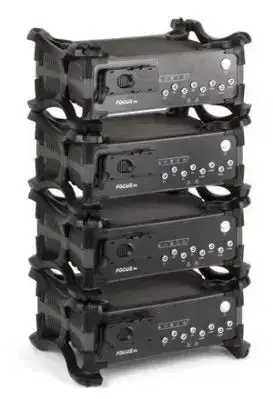

Potente y extensible
El equipo FOCUS PX se dota de lo último en tecnología Phased Array para ofrecer un rendimiento operativo optimizado y una velocidad de inspección aún más rápida en aplicaciones de elevada complejidad. Es posible usar hasta cuatro unidades FOCUS PX paralelamente, lo cual incrementa significativamente la velocidad de la inspección y las configuraciones avanzadas de múltiples sondas.
Hasta
4
unidades FOCUS PX utilizadas paralelamente.
Hasta
30
MB/s para el procesamiento de datos.
Programación rápida
El proceso de comunicación optimizado del equipo FOCUS PX reduce el tiempo de los ciclos de programación, lo cual contribuye a optimizar la experiencia del operador.
Resistente
El FOCUS PX es una unidad robusta que facilita su integración en entornos de producción difíciles. Su estructura resistente, fabricada conforme al índice de protección IP65, presenta aletas (o rebabas) para optimizar la disipación del calor.
Hasta
40 °C
de temperatura de funcionamiento
Clasificación
IP65
Facilidad de integración
Los amortiguadores del FOCUS PX pueden ser retirados fácilmente para acceder a los cuatro agujeros roscados (o roscas) que permiten montar la unidad directamente en un escáner o en un sistema de inspección.

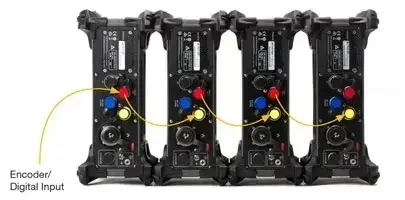

Cableado sencillo
Es posible sincronizar múltiples unidades FOCUS PX entre sí mediante una configuración de cableado sencilla. Esto permite recibir todas las señales de entrada y salida con una unidad, reduciendo así el cableado y simplificando la integración general de los equipos.
Facilidad de montaje
La instalación fácil y rápida del FOCUS PX permite que el equipo se encuentre lo más cerca posible de las sondas, lo que reduce la cantidad de cableado y optimiza la calidad de la señal.
El FOCUS PX se dota de cuatro agujeros roscados (o roscas) para ser montado en cualquier escáner de inspección.

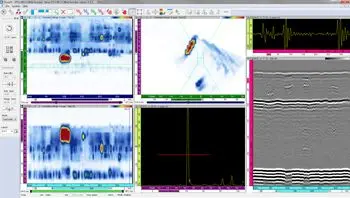

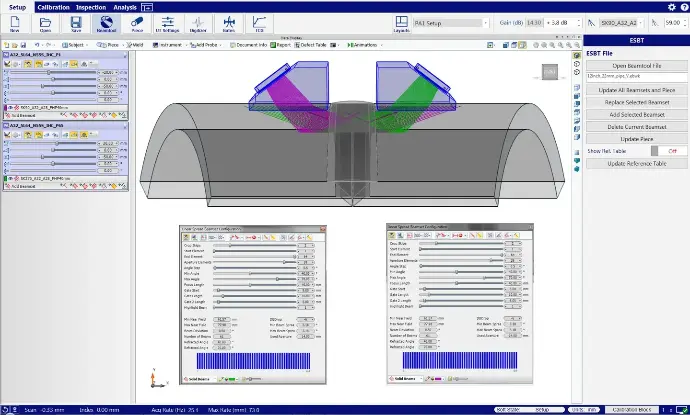

Software de inspección avanzado PA/UT para soldaduras
Benefíciese de las herramientas de adquisición y análisis del software WeldSight™ para llevar a cabo inspecciones de soldaduras avanzadas, repetibles y de conformidad industrial con las tecnologías de ultrasonido multielemento (PA), ultrasonido convencional (UT) y la difracción del tiempo de vuelo (TOFD).
Eficiente proceso de trabajo
El software WeldSight ofrece un proceso de trabajo lógico y racionalizado:
- Creación de grupo de haces
- Configuración UT
- Calibración
- Recogida de datos
- Análisis
- Informes
Funciones avanzadas del software
Desarrollado para el campo de la fabricación (producción) de soldaduras y servicios obligatorios (mantenimiento) asociados, el software WeldSight se dota de las herramientas necesarias para llevar a cabo inspecciones avanzadas por ultrasonido multielemento y análisis de conformidad industrial.

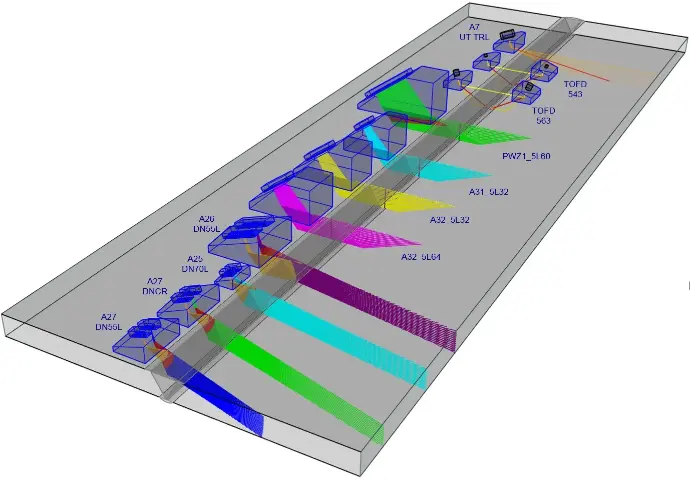

• Integración completa del configurador de plan de escaneo «BeamTool» de la empresa Eclipse Scientific.
•Validación automática de suela (zapata) y sonda
• Autoenfoque de objetivos

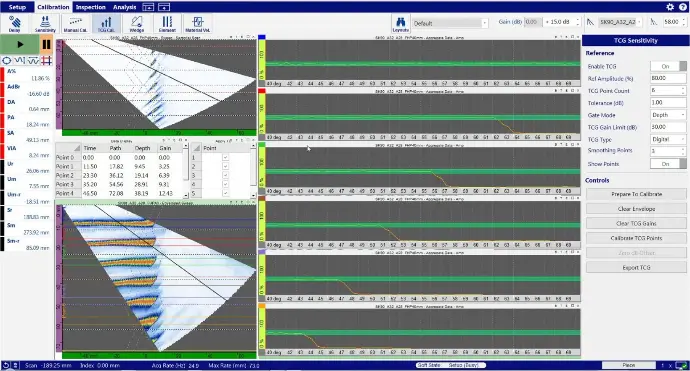

• Mejoramiento de la ganancia corregida en función del tiempo (TCG) con calibración simultánea de múltiples puntos
• Presentación de pantalla personalizable mediante el modo arrastrar y pegar
• Herramientas TOFD
• Vista combinada dinámica de C-scan

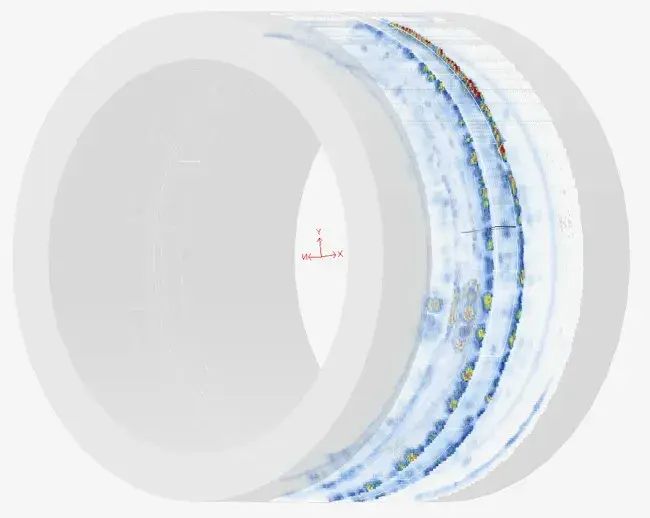

• Imágenes 3D y vista polar
•Soporte de sondas Dual Linear Array™ (DLA)/Dual Matrix Array™ (DMA)
• Gráfico de barra para acoplamiento y monitorización de espesor
• Registro de tabla de defectos e informes Excel®
Conformidad normativa y repetibilidad
El software WeldSight™, junto con la unidad por ultrasonido multielemento FOCUS PX, las sondas para soldaduras/personalizadas, las suelas (zapatas) y los accesorios, permite asegurar la conformidad normativa de las inspecciones asociadas a la fabricación y servicios para soldaduras ofreciendo caracterizaciones exclusivas y complejas.
Los estándares de fabricación, con los cuales cumple, son:
- ASME
- API
- ISO
- ASTM
- DNV
Asimismo, esta solución está dedicada a las siguientes aplicaciones:
- Recipientes de presión y tuberías
- Aerogeneradores
- Tanques de gas natural licuado (GNL)
- Soldadura por fricción (FSW, en inglés)
Aproveche al máximo su FOCUS PX con el software FocusPC
Evident ofrece una solución de integración por ultrasonido multielemento (Phased Array) avanzada que cumple con los requisitos de las inspecciones más exigentes. Esta solución avanzada incluye: la unidad de adquisición potente y versátil, FOCUS PX; el potente software de adquisición y análisis de datos, el FocusPC; y dos kits de desarrollo de software (SDK) —el Remote Control y el Data Access— que sirven para personalizar la interfaz de su software, según su aplicación, y para controlar el software FocusPC a fin de desarrollar una solución de inspección completamente personalizada.

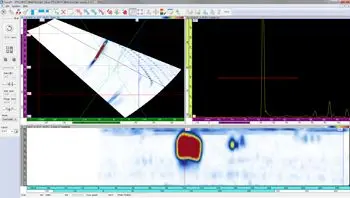

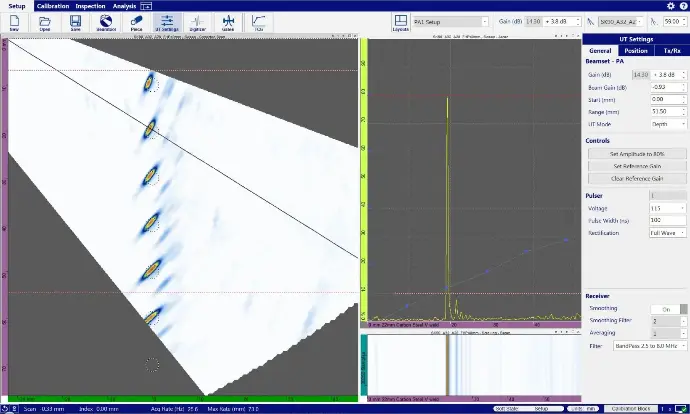

Interfaz práctica
El FocusPC está diseñado para brindar un acceso fácil y rápido a las funciones frecuentemente utilizadas; gracias a ello, es posible optimizar la eficiencia y experiencia del usuario.
Barra de herramientas
Ésta brinda un acceso rápido a las funciones de configuración, calibración, inspección y análisis.
Diseños de pantalla de configuración, adquisición y análisis optimizados
Permiten subdividir y reorganizar libremente las diferentes representaciones.
Potentes herramientas
Configuración:
PA, UT, y acústica TOFD.
Calibración:
Retardo de suela (zapata), sensibilidad, y TCG.
Inspección:
Geometría de pieza y control de automatización.
Análisis:
Potentes funciones para análisis de datos optimizados.
Tabla de control
Permite un control apropiado de grupos y secuencias de inspección.
Potentes características de adquisición

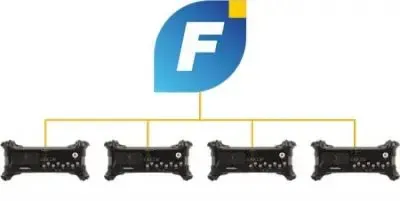

El FocusPC presenta características de adquisición de alta capacidad que maximizan el rendimiento operativo y optimizan la velocidad de inspección de la unidad FOCUS PX. El FocusPC puede administrar hasta cuatro unidades FOCUS PX paralelamente, lo que permite efectuar configuraciones avanzadas de múltiples sondas con ciclos reducidos.
Conexión rápida
El FOCUS PX puede establecer comunicación con cualquier PC que tenga instalado el software FocusPC para simplificar los procesos de configuración.

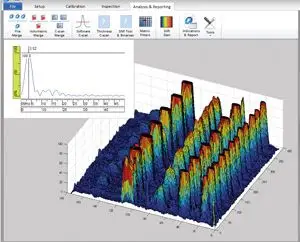

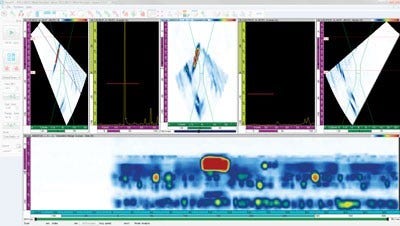

Herramientas de análisis avanzadas
El FocusPC presenta herramientas avanzadas de análisis para que aproveche al máximo los datos de inspección adquiridos por su unidad FOCUS PX. Utilice los algoritmos de datos avanzados para extraer la información necesaria y desplegar un proceso analítico más eficiente.

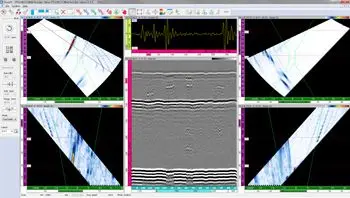

Diseños de pantalla completamente personalizables
El FocusPC cuenta con diseños de pantalla completamente personalizables que pueden adaptarse mejor a requisitos específicos de aplicación. Cada diseño de pantalla se dota de múltiples opciones personalizables que optimizan la experiencia y eficiencia del operador. Subdivida y reorganice libremente las representaciones de pantalla para crear diseños de pantalla optimizados de configuración, adquisición y análisis.

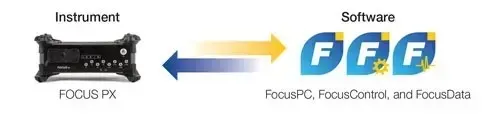

Evident, además del software de adquisición y análisis FocusPC, ofrece tres kits de desarrollo de software (SDK) —FocusControl, FocusData y OpenView SDK— para que usted pueda personalizar la interfaz de software en función de su aplicación, y pueda controlar el software FocusPC a fin de obtener una solución de inspección completamente automática.
OpenView SDK

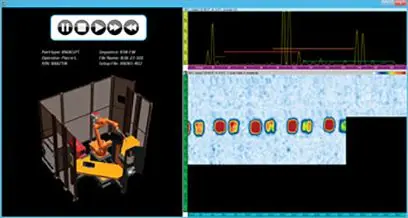

Para aplicaciones que requieren funciones específicas o interfaces especiales, que no pueden ser proporcionadas por nuestros softwares estándar, OpenView SDK permite crear su propia interfaz con las funciones destinadas a su aplicación. OpenView SDK es compatible con el programa InspectionWare deUTEX y la biblioteca HaroUT LabView de Harotek.
Interfaz del usuario según aplicación
La interfaz del usuario puede ser configurada basándose en los requisitos de aplicación para hacer los procesos de inspección más eficientes. Esto permite controlar mejor el flujo de trabajo del sistema, y ayuda a reducir errores que pueden ser producidos por el usuario.

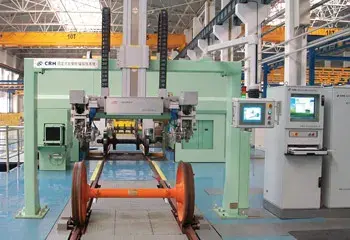

Automatización del proceso de inspección
Utilice los kits de desarrollo de software FocusData y FocusControl para desarrollar programas personalizables que permitirán controlar el FOCUS PX y automatizar completamente el proceso de inspección, beneficiándose de ciclos de configuración más cortos y una eficiencia optimizada del sistema general.

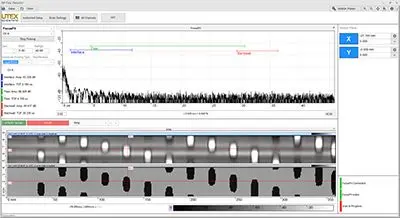

Análisis de datos personalizados
Utilice los kits de desarrollo de software para acceder directamente a los datos de inspección a partir de un programa personalizado. Esto permitirá activar el desarrollo de las representaciones de datos específicas y las herramientas de análisis personalizadas para la aplicación determinada.
VUELTA

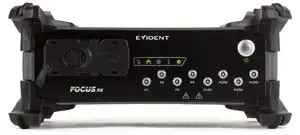

FRENTE
Canales de ultrasonido multielemento (Phased Array) | 16:64PR: 64 16:128PR/32:128PR: 128 |
|---|---|
Cantidad de emisores | 16:64PR/16:128PR: 16 elementos consecutivos 32:128PR: 32 elementos consecutivos |
Canales UT convencionales | 4 canales UT específicos (ocho conectores para soportar las configuraciones pulse-echo [pulso-eco] y pitch-catch [emisión-recepción]). |
Velocidad de adquisición de datos | Hasta 30 MB/s (una ud. FOCUS PX) Hasta 60 MB/s (de dos a cuatro uds. FOCUS PX) |
Velocidad de adquisición | Hasta 20000 representaciones A-scan de 12 bits por segundo con 750 puntos cada uno. |
Resolución de amplitud | 8 bits/ 12 bits |
Cantidad máxima de ejemplos A-scan | 16380 |
Compresión de datos en tiempo real | Ratio de 1 a 2000 |
Rectificación | Onda completa (FW), media onda positiva (HW+), media onda negativa (HW–) y onda de radiofrecuencia (RF). |
Filtro | Filtros digitales de paso de banda, paso alto y paso bajo |
Tensión | PA : 4 V, 9 V, 20 V, 40 V, 80 V y 115 V UT : 50 V, 100 V y 190 V |
Ganancia | PA : 80 dB (analógica de 46 dB + digital de 34 dB) UT: 120 dB (digital) |
Ancho del impulso | PA : de 30 ns a 500 ns (pasos de 2,5 ns) UT: de 30 ns a 1000 ns (pasos de 2,5 ns) |
Ancho de banda (-3 dB) | PA : de 0,6 MHz a 17,8 MHz UT: de 0,25 MHz a 28 MHz |
Cantidad de haces | Hasta 1024 |
Frecuencia de repetición de impulsos (PRF) | De 1 Hz a 20 kHz |
Promedio en tiempo real | PA : 1, 2, 4, 8, 16 UT: 1, 2, 4, 8, 16, 32, 64 |
Cantidad de puertas | 4 para detección; Una para sincronizar |
Codificador | 2 ejes (cuadratura y dirección en sentido horario) |
Comunicación de red | 1000BASE-T |
Tamaño (anch. x alt. x diag.) con los amortiguadores | 30,7 cm × 13,5 cm × 23,6 cm (12 pulg. × 5,3 pulg. × 9,3 pulg.) |
Tamaño (anch. x alt. x diag.) sin los amortiguadores | 27,6 cm × 9,2 cm × 23,1 cm (10,9 pulg. × 3,6 pulg. × 9,1 pulg.) |
Peso con los amortiguadores | 4,8 kg (10,5 lb) |
Peso sin los amortiguadores | 4,2 kg (9,2 lb) |
Clasificación IP | IP65 |
