Escáner semiautomatizado HydroFORM

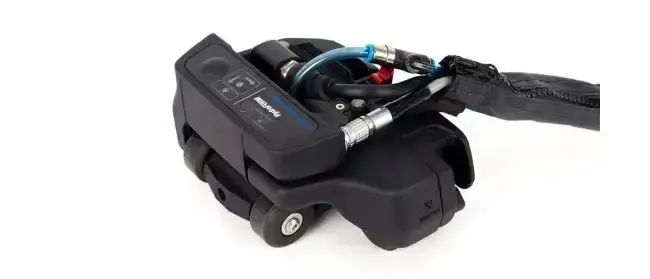

El escáner semiautomático HydroFORM, que es una solución Phased Array (PA) de codificación biaxial fácil de implementar, habilita una adquisición de datos de alta resolución a través de extensas superficies. Para simplificar el escaneo de trama, el escáner está equipado con codificadores X e Y, un sistema exclusivo de cámara de agua, e indicadores de control de acoplamiento y posición.
El escáner semiautomatizado HydroFORM™, una solución Phased Array (PA) de codificación biaxial fácil de implementar, permite llevar a cabo mapeos rápidos y fiables del espesor de pared y detectar daños de pared intermedia gracias a una adquisición de datos de alta resolución que cubre superficies extensas en un mínimo de tiempo.
Para optimizar la productividad del escaneo de trama, el sistema HydroFORM está equipado con varias funciones que aumentan su eficiencia.
- Codificadores axiales X e Y integrados
- Tecla de indexación inteligente
- Indicadores de posición de indexación y de acoplamiento
- Verificación de velocidad de escaneo
- Control eficiente de burbujas
- Ruedas magnéticas fáciles de indexar
- Sistema de frenado
Mapeo de la corrosión de alta capacidad para superficies rugosas e irregulares

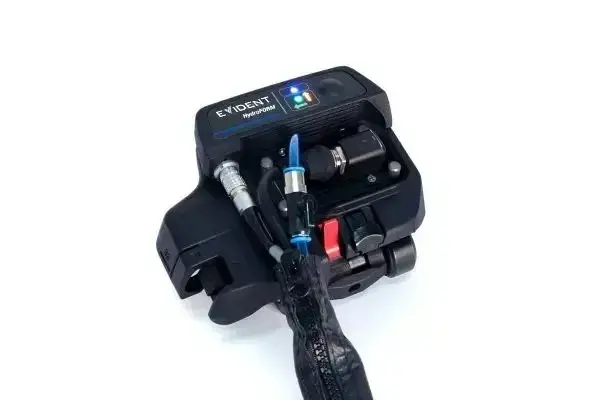

Ejecute inspecciones Phased Array de alta calidad en tanques de inmersión sin tener problemas con el acoplamiento de agua. La exclusiva cámara de agua de bajo flujo, albergada en el escáner HydroFORM, está diseñada con juntas de espuma que se adaptan a las superficies y eliminan la necesidad de contar con suelas (zapatas).
Funciones innovadoras adicionales del sistema de acoplamiento de agua HydroFORM:
- LED de control de acoplamiento que indica si el suministro de agua es muy bajo.
- Protector de junta para ampliar la vida útil del codificador

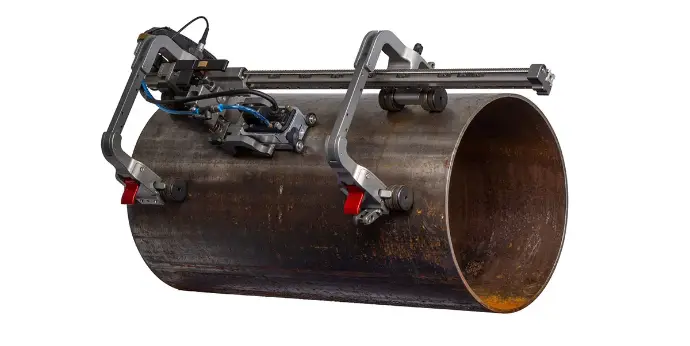

Principio del mapeo XY en tuberías con los escáneres HydroFORM y ChainSCANNER. 29

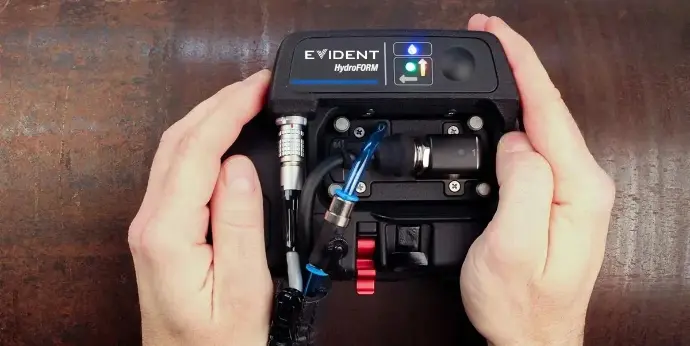

Módulo ScanDeck™
Controles integrados e indicadores de estado
El módulo ScanDeck es como un cuadro de mandos dedicado al escaneo; se ubica directamente en su campo visual mientras opera el escáner HydroFORM.
Al usar una solución combinada entre el escáner HydroFORM y uno de los instrumentos de la serie OmniScan™ X3, se beneficiará completamente de todas las funcionalidades del módulo ScanDeck.
Tecla de control:
- Inicia la adquisición de datos en la unidad OmniScan X3.
- Intercambia entre los modos de escaneo guiado y manos libres.
- Alterna entre el escaneo axial de indexación o de escaneo.
Indicador LED:
- Guía la posición de indexación.
- Alerta sobre el acoplamiento insuficiente.
- Llama la atención cuando la velocidad de escaneo máxima es superada.
- Indica el codificador activo (X o Y)
Solución PA completa
Escáner HydroFORM e instrumentos
de la serie OmniScan™ X3

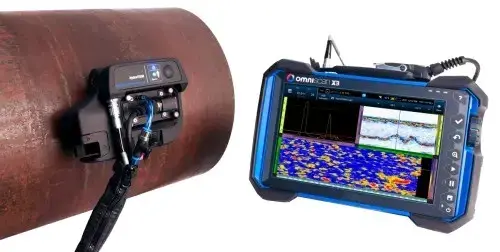

Al combinar el sistema de cámara de agua con la sincronización de puerta en el eco de la interfase —disponible en el software OmniScan X3—, el escáner HydroFORM proporciona una resolución óptima cerca de la superficie, mediciones de precisión y una sorprendente mejora al caracterizar fallas en comparación con el ultrasonido convencional.
- Fácil sincronización de puerta con la pared frontal para una rápida evaluación del espesor de pared restante
- Acoplamiento optimizado
- Eliminación de la reflexión de la suela (zapata) y el filtro de frecuencia
- Excelente resolución proporcionada cerca de la superficieResolución de hasta 1 mm x 1 mm
Método manual codificado
Siendo una solución PA de codificación biaxial fácil de implementar, el escáner HydroFORM posee codificadores axiales X e Y integrados.
Método semiautomático
Requiere el montaje del HydroFORM en un MapSCANNER.

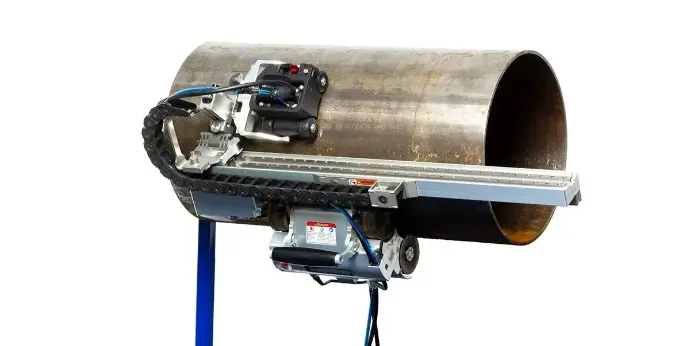

Se ejecutan mapeos de corrosión biaxiales automatizados a una alta frecuencia de adquisición con los escáneres MapROVER™ e HydroFORM.

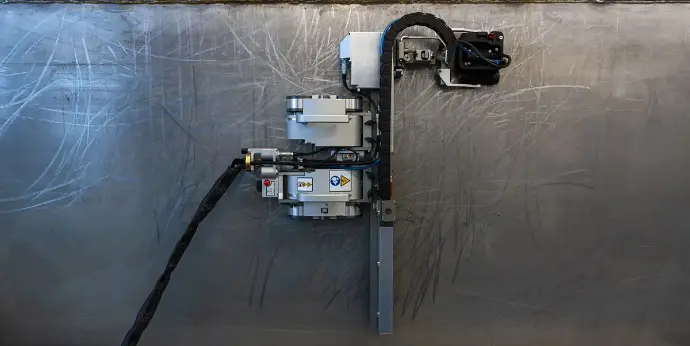

Lleve a cabo mapeos de corrosión Phased Array (PA) en áreas de difícil acceso con el escáner motorizado de control remoto SteerROVER™ y el escáner HydroFORM.
Seleccione el modelo justo para
su aplicación
