Soluciones END / Escáneres para inspeccionar la corrosión
Escáner GLIDER
El escáner semiautomático HydroFORM, que es una solución Phased Array (PA) de codificación biaxial fácil de implementar, habilita una adquisición de datos de alta resolución a través de extensas superficies. Para simplificar el escaneo de trama, el escáner está equipado con codificadores X e Y, un sistema exclusivo de cámara de agua, e indicadores de control de acoplamiento y posición.
Escáner XY manual
El escáner GLIDER X-Y es un escáner de codificación biaxial dedicado a inspeccionar de forma manual superficies de materiales compuestos ligeramente curvados o planos. El escáner es idóneo para el escaneo de trama con las siguientes tecnologías:
- Ultrasonido convencional (UT)
- Ultrasonido multielemento (Phased Array, PA)
- Corrientes de Foucault (EC)
- Corrientes de Foucault multielemento (ECA)
Entre los materiales comúnmente inspeccionados destacan los materiales compuestos y el aluminio usando los módulos con ventosas, y el acero al carbono usando los módulos magnéticos.
Características de la estructura

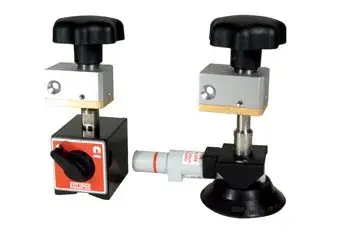

El eje X viene unido a dos módulos de montaje. Según el material que se quiere inspecciona, es posible usar uno de los siguientes modelos:
- Módulo de montaje con ventosa (incluido)
- Módulo de montaje magnético (opcional)
Hay dos módulos de desplazamiento codificado (uno en cada eje) para medir la posición de la sonda. El desplazamiento de estos módulos puede darse en pasos de 3,27 mm por funcionamiento libre o bloqueado.
El escáner presenta tres formatos (18 pulg., 24 pulg., y 36 pulg.), dependiendo de la cobertura de escaneo necesaria:
- GLIDER 18 x 18
- GLIDER 24 x 24
- GLIDER 36 x 36
Módulos de montaje magnéticos
Los módulos de montaje magnéticos permiten su uso en superficies ferromagnéticas (número de pieza GLIDER-A-01)
Vías
18 pulg., 24 pulg., o 36 pulg. disponibles como opciones.
Kit de bomba de agua manual
La bomba de agua es compatible con los cables umbilicales del escáner. También es posible usarlo con los tubos proporcionados. Incluye tanque, tubería y bifurcadores en Y (número de pieza OPIX105).
Kits de bomba de agua eléctrica
Las unidades CFU-03 y CFU-05 son bombas eléctricas que sirven para suministrar acoplante para las suelas (zapatas) durante las inspecciones por ultrasonido.
Seleccione el modelo justo para
su aplicación
Cada modelo de la serie OmniScan X4 maneja sondas que presentan un cierto número de elementos y cuyo fin es ofrecer diversas capacidades de enfoque para diferentes materiales y espesores. A continuación, proporcionamos los tipos de aplicaciones que los cuatro modelos cubren con un diestro desempeño. Contacte con nosotros o su representante Evident para obtener más detalles.
Folleto OmniScan™ X4 Flaw Detecto
Libro electrónico sobre el método de focalización
